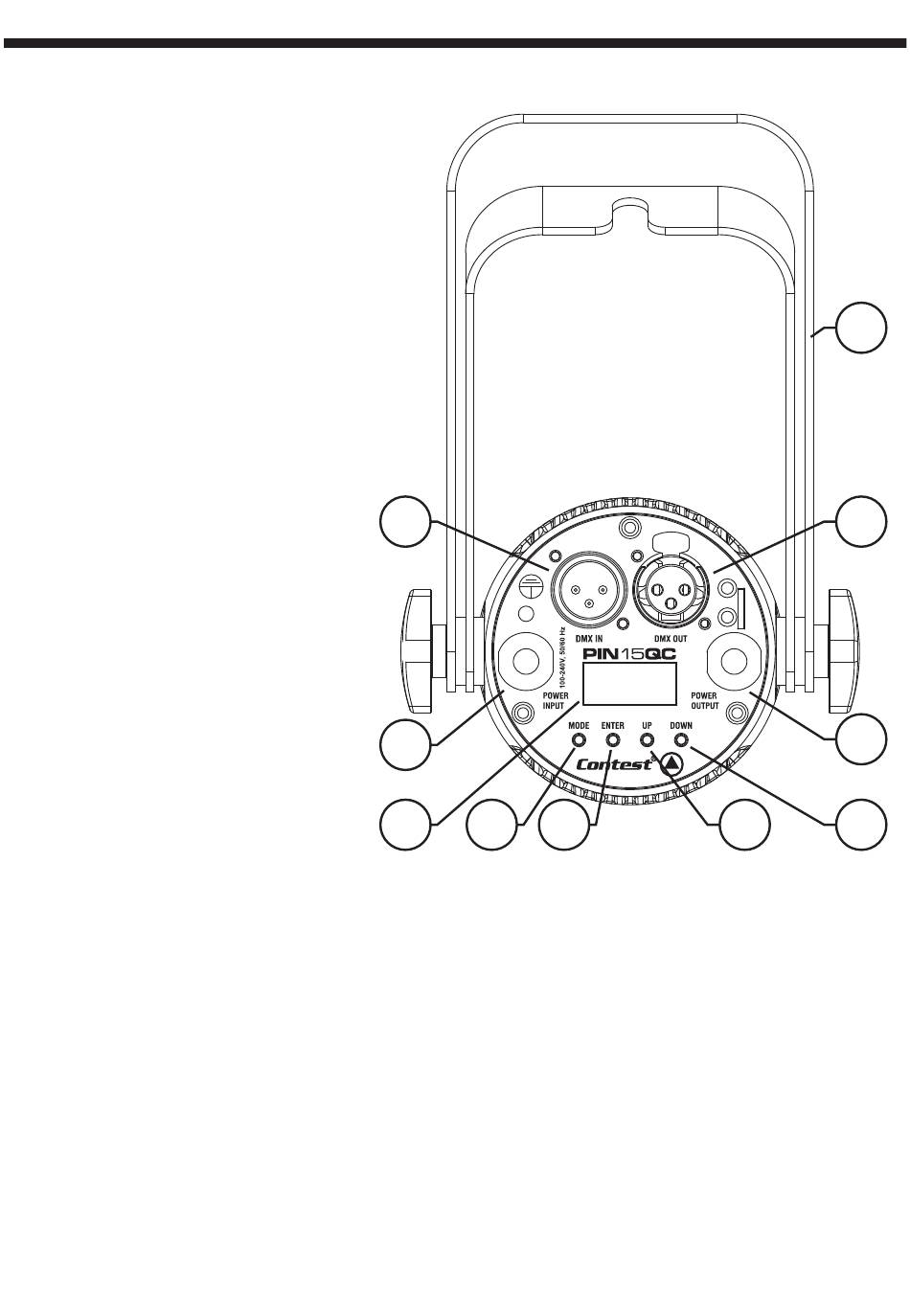

4 - Description
1 - Double lyre
Permet de suspendre ou de poser le projecteur au sol
2 - Entrée DMX sur XLR 3 broches
Fiches XLR 3 broches câblées comme suit :
Pin 1 = GND
Pin 2 = DATA -
Pin 3 = DATA +
3 - Sortie DMX sur XLR 3 broches
Fiches XLR 3 broches câblées comme suit :
Pin 1 = GND
Pin 2 = DATA -
Pin 3 = DATA +
4 - Entrée alimentation
Fiche IEC mâle
4 - Sortie alimentation
Fiche IEC femelle
6 - Afficheur
Permet de visualiser les menus.
7 - Touche MODE
Permet d'entrer dans les menus et d'en remonter
l'arborescence.
Permet de se déplacer à l'intérieur des menus et de
choisir des valeurs.
8 - Touche ENTER
Permet la sélection des fonctions et la validation des
valeurs choisies.
9 - Touches de navigation UP
Permet de se déplacer à l'intérieur des menus et de
choisir des valeurs.
10 - Touches de navigation DOWN
Permet de se déplacer à l'intérieur des menus et de
choisir des valeurs.
Page 4
PIN15W - Projecteur beam 4° 15W Blanc avec télécommande infrarouge
2
4
6
7
8
1
3
5
9
10
