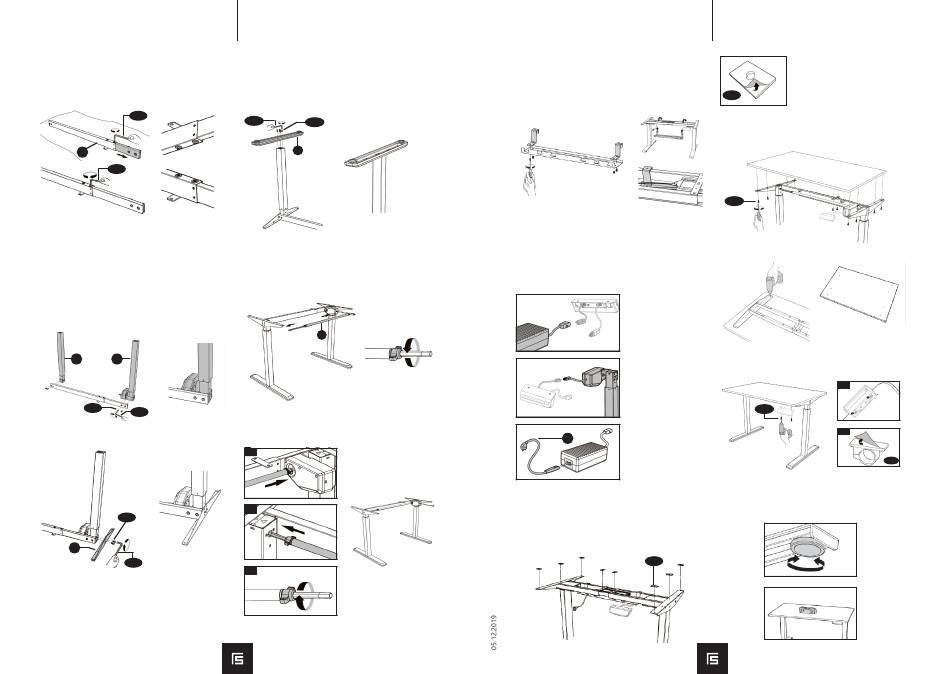

MONTAGE DE LA BARRE TRANSVERSALE
•
Desserrez la vis à tête hexagonale qui fixe le raccord
réglable, sans la dévisser complètement.
•
Ajustez la largeur du châssis.
•
Serrez les vis à tête hexagonale pour terminer le
réglage.
S-G
A
S-G
MONTAGE DE COLONNES DE LEVAGE
•
Retirez le plan de travail du bureau pour poursuivre
le montage
•
Insérez deux colonnes de levage (chacune d'un côté)
dans la barre transversale en orientant les têtes des
colonnes de levage vers l'intérieur. Assurez-vous que
les trous de fixation dans les colonnes de levage
sont bien alignés avec les trous de vis de la barre
transversale.
•
Fixez la colonne de levage H à l'aide des vis S-A et de
la clé hexagonale S-G.
•
Fixez la colonne de levage I à l'aide des vis S-A et de
la clé hexagonale S-G.
I
H
S-A
S-G
FIXATION DE SUPPORTS LATÉRAUX
•
Fixez les supports latéraux E sur la barre transversale
à l'aide des vis S-E.
S-A
E
S-G
FR
MONTAGE DES PIEDS
•
Placez le pied C sur la partie inférieure de la colonne
de levage. Veillez à ce que les trous de fixation sur le
pied soient bien alignés avec les trous de vis dans la
colonne de levage E.
•
Fixez le pied C à l'aide des vis S-A et de la clé
hexagonale S-F.
S-G
S-A
D
MONTAGE DE LA TIGE DE RÉGLAGE
•
Retournez le châssis du bureau.
•
Une fois le châssis en position verticale, tournez la
molette de réglage de la tige comme indiqué sur
la figure dans le sens contraire des aiguilles d'une
montre pour desserrer la tige de réglage B.
•
Ensuite réglez la tige de réglage en fonction de la
largeur du châssis.
B
•
Alignez la ligne rouge sur la tige de réglage avec le
côté droit du pied gauche. Alignez le côté droit de la
tige de réglage avec la ligne rouge.
•
Serrez à nouveau la tige de réglage à l'aide de la
molette.
1
2
3
FR
MONTAGE DU CHEMIN DE CÂBLES
•
Alignez les trous de fixation au niveau des crochets
du chemin de câbles avec les trous de vis qui se
trouvent dans le plateau pour câbles.
•
Fixez les crochets pour câbles sur le chemin de
câbles C à l'aide de vis S-D par le dessous à l'aide
d'un tournevis cruciforme.
•
Fixez les chemins de câbles à la barre transversale et
serrez les molettes sur les crochets.
INSTALLATION
DES
CÂBLES
ET
DU
BLOC
D'ALIMENTATION SECTEUR.
•
Branchez le bloc d'alimentation F au panneau de
contrôle K
•
Branchez le panneau de contrôle à la colonne de
levage.
•
Branchez la fiche secteur à l'alimentation.
J
Attention ! L'image du panneau de contrôle n'est fournie
qu'à titre d'information. Le produit réel peut être différent.
INSTALLATION DU PUPITRE
•
Enlevez la couche de protection de l'adhésif des
rondelles rectangulaires en caoutchouc.
•
Collez les rondelles à la surface de la barre
transversale en 8 points comme indiqué sur la figure.
S-F
31
S-F
•
Alignez les trous de vis déjà percés avec les trous de
fixation sur la barre transversale. Serrez avec les vis
S-B par le dessous.
•
Procédez de la même manière pour installer l'autre
côté du plan de travail.
S-B
Remarque! La profondeur des trous de fixation doit être
supérieure à 10 mm et le diamètre inférieur à 3 mm..
•
Fixez le panneau de contrôle au plan de travail à
l'aide de vis S-B et d'une perceuse.
•
Collez le clip adhésif sur le câble S-E sous le bureau
pour ranger les câbles.
1
S-C
2
S-E
RÉGLAGE DES PIEDS
•
Les rondelles rectangulaires réglables se trouvent
sous chaque pied. Pour assurer sa stabilité du
bureau, ajustez-le en tournant les rondelles.
Astuce: Utilisez un niveau à bulle pour vérifier le niveau de
votre bureau.
