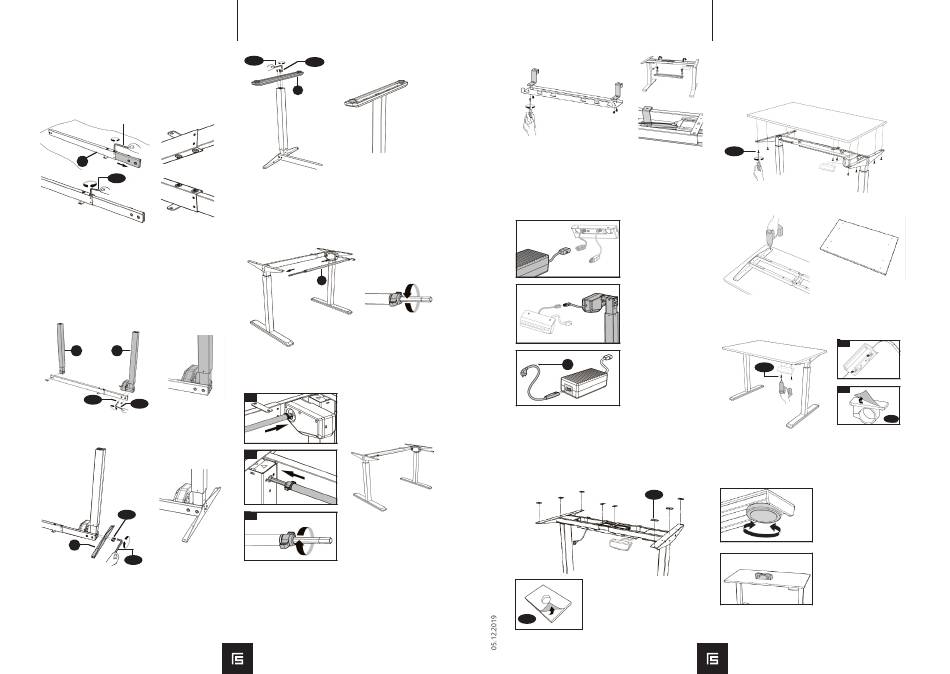

MONTAŻ BELKI POPRZECZNEJ
• Poluzować śrubę z łbem sześciokątnym, która
mocuje regulowane złącze, ale nie należy jej
wykręcać całkowicie.
• Wyregulować szerokość ramy
• Dokręcić śruby z łbem sześciokątnym, aby zakończyć
regulację.
S-G
A
S-G
MONTAŻ KOLUMN PODNOSZĄCYCH
• Włożyć dwie kolumny podnoszące (każda po jednej
stronie) do belki poprzecznej z głowicami kolumn
podnoszących skierowanymi do środka. Upewnij się,
że otwory montażowe w kolumnach podnoszących
są całkowicie wyrównane z otworami na śruby w
belce poprzecznej.
• Przymocować kolumnę podnoszącą H za pomocą
śrub S-A i klucza imbusowego S-G.
• Przymocować kolumnę podnoszącą I za pomocą
śrub S-A i klucza imbusowego S-G.
I H
S-A
S-G
MOCOWANIE WSPORNIKÓW BOCZNYCH
• Przymocować wsporniki boczne E do belki
poprzecznej za pomocą śrub S-E.
S-A
E
S-G
MONTAŻ STÓP
• Umieścić stopę D na spodzie kolumny podnoszącej.
Upewnij się, że otwory montażowe na stopie są
całkowicie wyrównane z otworami na śruby w
kolumnie podnoszącej E.
• Zamocować stopę C za pomocą śrub S-A i klucza
imbusowego S-G.
PL
S-G
S-A
D
MONTAŻ PRĘTA REGULACJI
• Obrócić ramę biurka poprzeczką do góry.
• Po ustawieniu ramy w pozycji pionowej należy
obrócić pokrętło regulacji pręta w sposób pokazany
jak na rysunku, przeciwnie do ruchu wskazówek
zegara aby poluzować pręt regulacji B.
• Następnie wyregulować pręt regulacji tak, aby
pasował do szerokości ramy.
B
• Dopasować czerwoną linię na pręcie regulacji do
prawej strony lewej nogi. Dopasować prawą stronę
pręta regulacji z czerwoną linią.
• Ponownie dokręcić pręt regulacji za pomocą
pokrętła.
1
2
3
MONTAŻ KORYTKA DO PROWADZENIA KABLI
• Wyrównać otwory montażowe w hakach korytka z
otworami na śruby w tacy do zarządzania kablami.
• Zamontować haki na kable do korytka
prowadzenia kabli C za pomocą śrub S-D od dołu za
pomocą śrubokręta krzyżakowego.
• Zawiesić korytka do prowadzenia kabli na poprzeczce
i dokręcić pokrętła na hakach.
MONTAŻ PRZEWODÓW I ZASILACZA SIECIOWEGO.
• Podłączyć zasilacz sieciowy F do panelu sterującego
K
• Podłączyć panel sterujący do kolumny podnoszącej.
• Włożyć wtyczkę sieciową do zasilania.
J
Uwaga! Zdjęcie panelu sterującego służy wyłącznie do
celów informacyjnych. Rzeczywisty produkt może się
różnić.
MONTAŻ PULPITU
• Usunąć warstwę zabezpieczającą klej z podkładek
gumowych.
• Przykleić podkładki do powierzchni poprzeczki w 8
miejscach tak jak pokazano na rysunku.
do
S-F
PL 19
• Wyrównać wywiercone wcześniej otwory na śruby
z otworami montażowymi na belce poprzecznej.
Przykręcić za pomocą śrub S-B od dołu.
• Powtórzyć tę samą procedurę do zamontowania
drugiej strony blatu.
S-B
Uwaga: Głębokość otworów montażowych powinna być
większa niż 10 mm, a średnica mniejsza niż 3 mm.
• Przymocować panel sterujący do blatu za pomocą
śrub S-C i za pomocą wiertarki.
• Przykleić klips samoprzylepny do kabla S-E pod
biurkiem, w celu uporządkowania kabli.
S-C
REGULACJA STÓP
• Pod każdą stopą znajdują się dwie regulowane
podkładki. W celu zapewnienia stabilności biurka
należy wyregulować poprzez obrót podkładki.
Wskazówka: W celu sprawdzenia poziomu biurka użyj
poziomicy pęcherzykowej.
S-F
• Podłącz urządzenie do zasilania.
1
2
S-E
