3. Montage

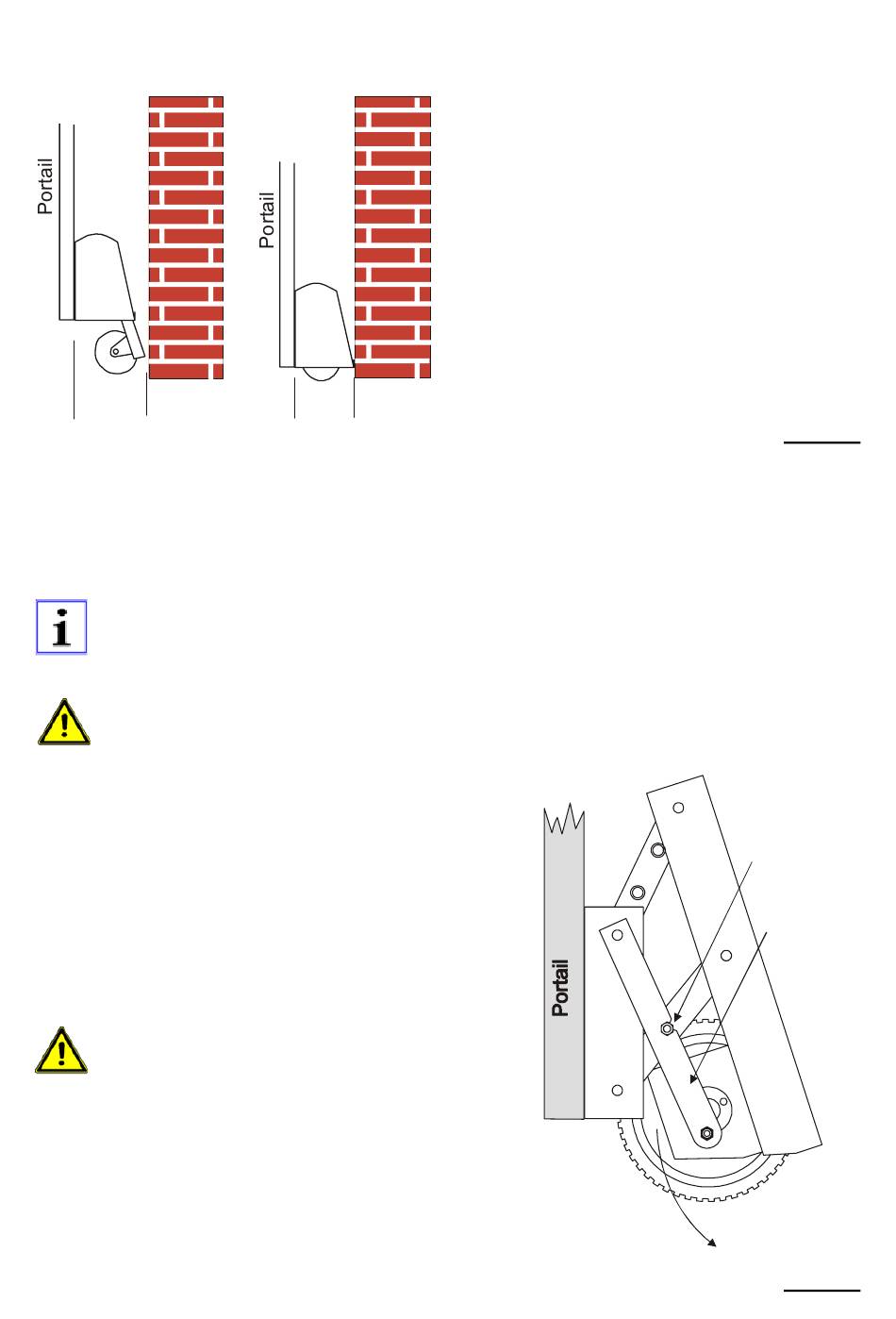

3.1. Emplacement requis derrière le vantail ouvert
315
Roue de commande au point le plus bas
Roue de commande au point le plus haut

3.2. Montage au pilier et au portail

Des butées en positions portail ouvert, portail fermé sont essentiellement
nécessaires.
ATTENTION! Pendant les travaux de soudures électriques, la logique de
commande ne doit pas être connectée.
A la livraison la roue est fixée au point le plus haut de
son mouvement.
Dévissez par 2 rotations environ l´écrou de sécurité.
Le levier est ainsi libéré et peut servir à tout moment
pour lever la roue. Pour la baisser, soulevez
légèrement la roue, appuyez le levier contre le portail
et baissez la roue à la main. (Attention tension du
ressort.).
ATTENTION! Ressorts sous tension!
Pour abaisser, poussez la roue un peu vers le haut,
pressez le levier vers le portail et abaissez la roue
lentement à la main.
© 17.10.2005 ELKA-Torantriebe GmbH u. Co. Betriebs KG
245
= 315 mm
= 245 mm
Page 6
Image 2
Vue de prifil
Contre-écrou
Levier de bloca
Baisser la roue
Image 3
ROLLER 1 / 2
