1: Description Générale
1.4
Appareil Portaflow 220
Le Portaflow 220 est un appareil contrôlé par un microprocesseur. Le Portaflow fonctionne à l'aide d'un système
de menus qui utilise un clavier tactile et un écran LCD intégré. Il peut servir à afficher le débit instantané ou la vitesse
du fluide, ainsi que les valeurs totalisées.
L'instrument peut également fournir une sortie (volumétrique ou fréquence) à courant variable ou 'impulsions'
variable, proportionnelle au débit détecté. Cette sortie peut être calibrée pour correspondre à une gamme de débit
spécifique et utilisée avec une gamme d'appareils à interfaces externes comme ceux des systèmes de surveillance
d'immeubles ou de sites.
1.4.1 Connecteurs
Sortie d'Impulsion 4-20mA
Connexions du transducteur
Les transducteurs sont connectés à deux prises coaxiales miniatures à code couleur, situées au-dessus de
l'appareil. Lors de l'utilisation des câbles de connexion rouges/bleus, le transducteur situé en amont devrait
toujours être connecté à la prise ROUGE et le transducteur en aval connecté à la prise BLEUE pour une lecture
positive de débit. Vous pouvez connecter ou déconnecter le câble en toute sécurité lorsque l'appareil est en
service.
Connexion de sortie d'Impulsions et de sortie 4-20 mA
Le câble 'de sortie d'impulsions' / 4-20 mA doit être relié au connecteur vert à 7 broches au-dessus du débitmètre,
conformément au
le kit du Portaflow 220. La 'fibre amorce' à l'extrémité libre du câble doit avoir une terminaison adaptée à
l'application prévue.
Rouge - 4-20 mA positif
Noir - 4-20 mA négatif
Blanc - Sortie d'impulsions
Vert - Retour d'impulsion
Noir Épais - Écran de câble
Connexion du chargeur de la batterie
Le chargeur de batterie fourni est connecté à l'appareil à l'aide des deux connecteurs gris à 2 broches, situés en-
dessous de l'unité, conformément au
Remarque : Les connecteurs ci-dessus ont différentes rainures d'ergot pour empêcher tout mauvais
raccordement par câble.
4
Chargeur de batterie

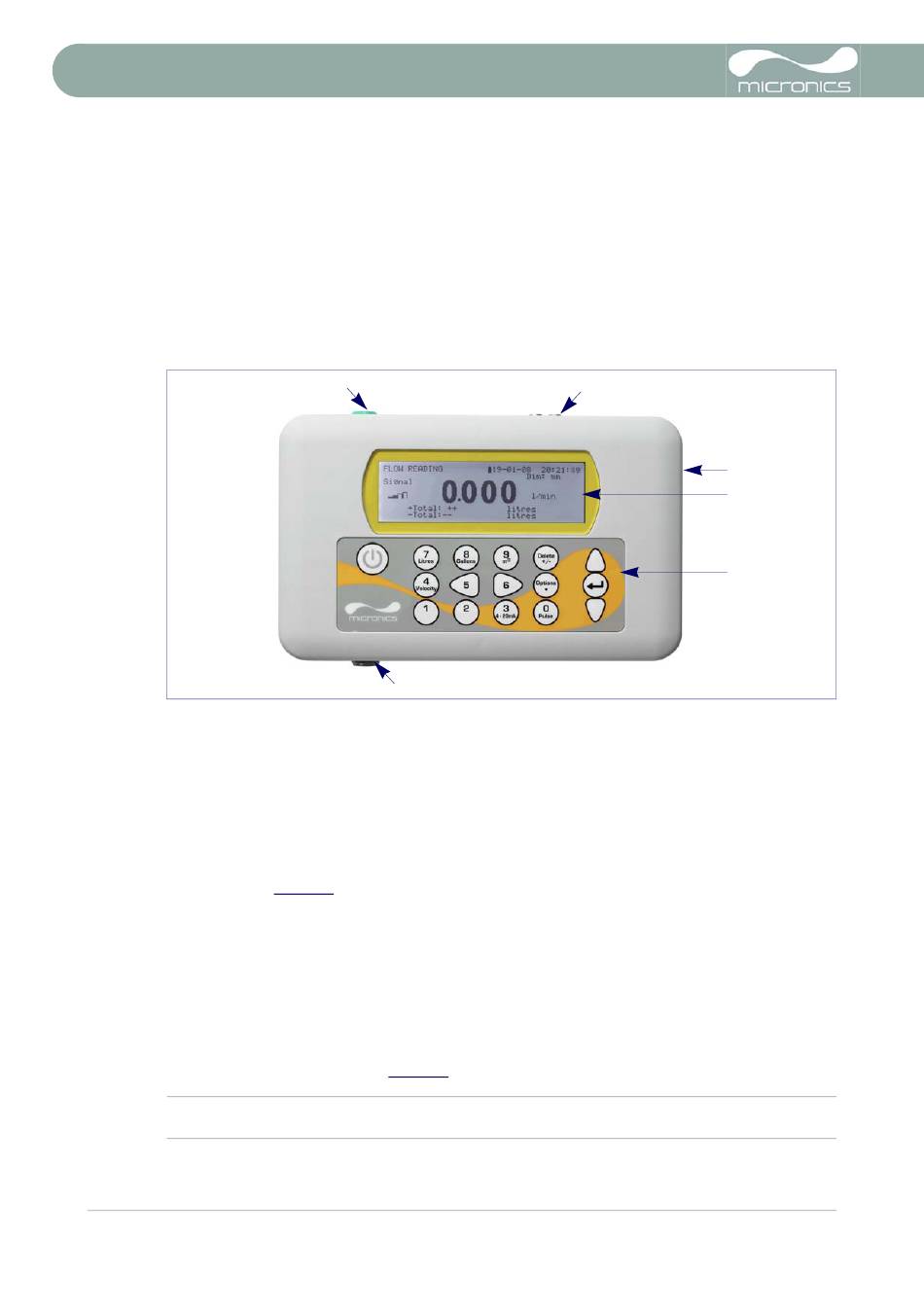

Figure 1.3 Description de l'appareil
Figure
1.3. Un seul câble ajustable à l'utilisation de toutes les fonctions de sortie est inclus dans
Figure
1.3.
Câbles de raccord des transducteurs
Guide d'Utilisation du Portaflow 220 (Version 1.9)
(Version du logiciel 02.07.005 à 02.07.007)
Encoche de
réinitialisation
Écran LCD
Clavier
