Micronics U1000 Manuel Utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

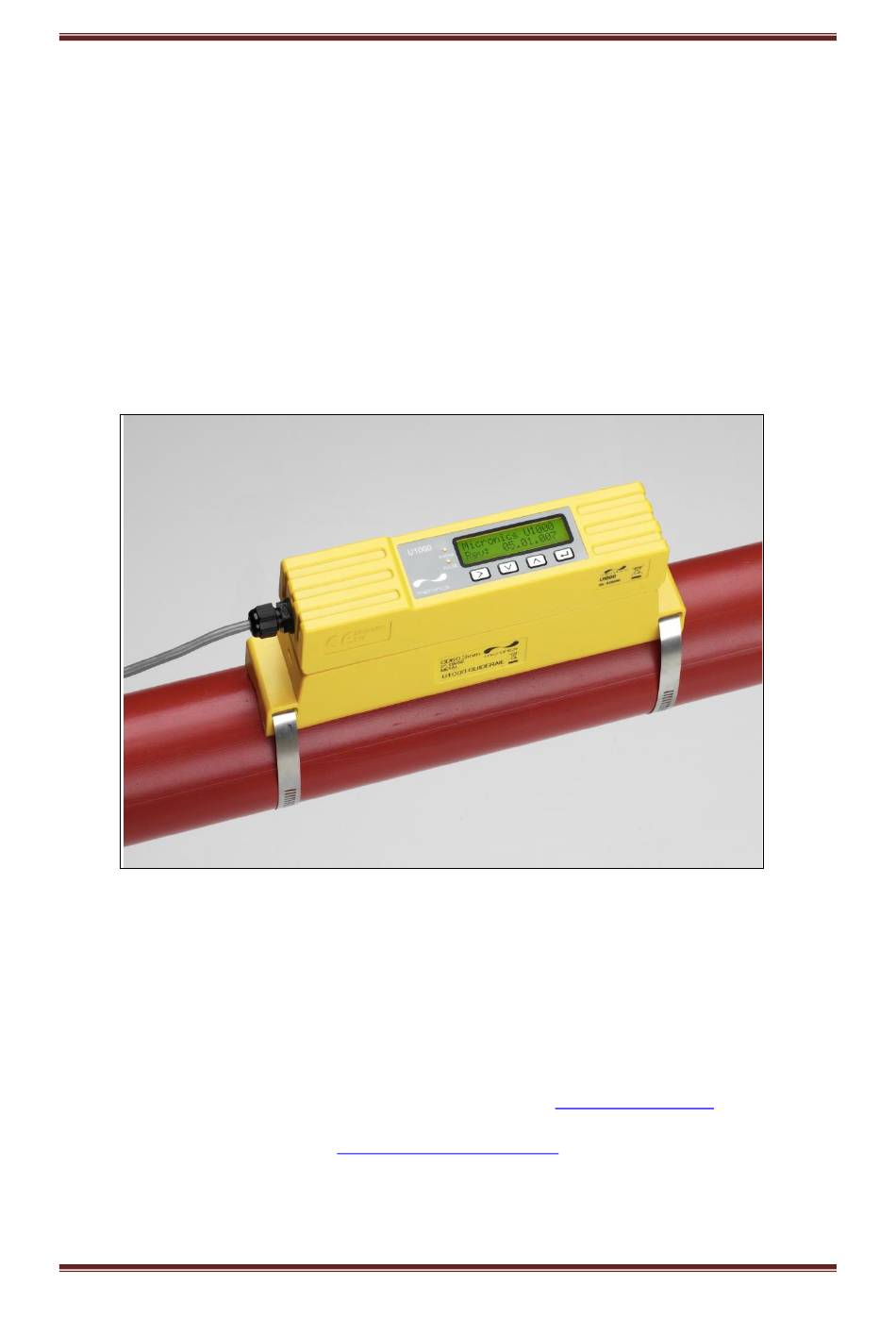

Micronics
Manuel utilisateur U1000
Micronics U1000
Débitmètre à ultrasons
Manuel de l'utilisateur
Micronics Ltd, Knaves Beech Business Centre, Davies Way, Loudwater,
High Wycombe, Bucks HP10 9QR
Téléphone : +44(0)1628 810456
Fax : +44(0)1628 531540
Courriel :
sales@micronicsltd.co.uk
www.micronicsflowmeters.com
Version 2.1
Page 1

Publicité

Table des Matières
loading

Manuels Connexes pour Micronics U1000

Sommaire des Matières pour Micronics U1000

  • Page 1 Micronics Manuel utilisateur U1000 Micronics U1000 Débitmètre à ultrasons Manuel de l'utilisateur Micronics Ltd, Knaves Beech Business Centre, Davies Way, Loudwater, High Wycombe, Bucks HP10 9QR Téléphone : +44(0)1628 810456 Fax : +44(0)1628 531540 Courriel : sales@micronicsltd.co.uk www.micronicsflowmeters.com Version 2.1...

  • Page 2: Table Des Matières

    Attacher le U1000 au tuyau ....................7 Adaptateurs pour les petits tuyaux..................8 Câble d'interface du U1000 ....................9 Connecter le U1000 à l'alimentation électrique ..............9 Connexion sortie d'impulsions ....................9 Courant de sortie (si disponible) ................... 10 Blindage du câble ........................10 Première mise sous tension ......................

  • Page 3: Description Générale

    Manuel utilisateur U1000 1 Description générale Le U1000 est un débitmètre fixe, à montage rapide de type "clamp" qui exige un minimum d'informations devant être saisies par l'utilisateur. Contrairement aux autres débitmètres à montage rapide de type "clamp", la longueur séparant les transducteurs du U1000 est pré- réglée en usine en fonction de la taille nominale du tuyau.

  • Page 4: Quel Est Le Principe De Fonctionnement

    2 Quel est le principe de fonctionnement ? Le U1000 est un débitmètre à ultrasons et à montage rapide de type "clamp" qui utilise un algorithme basé sur les temps de transit à plusieurs coefficients afin de fournir des mesures d'écoulement précises.

  • Page 5: Interface Utilisateur

    Micronics Manuel utilisateur U1000 3 Interface Utilisateur La figure 2 illustrant l'interface utilisateur du U1000 comprend :  Un écran LCD rétro éclairé comprenant 2 lignes de 16 caractères ;  4 touches tactiles ;  2 DEL Figure 2 Interface Utilisateur du U1000 3.1 Touches...

  • Page 6: Preparation

    45° par rapport au sommet du tuyau. Comme un écoulement mal développé produira des erreurs de mesure imprévisibles, le U1000 nécessite un profil d'écoulement uniforme. Les variations du profil d'écoulement peuvent être dues à des turbulences situées en amont comme les coudes, les raccords en T, les valves, les pompes et autres obstructions similaires.

  • Page 7: Attacher Le U1000 Au Tuyau

    Manuel utilisateur U1000 4.2 Attacher le U1000 au tuyau Pour attacher le U1000 au tuyau, veuillez suivre les quatre étapes décrites ci-dessous dans la Figure 4. La graisse fournie est appliquée avec la seringue le long de la médiane des détecteurs conformément à la photo ci-dessus.

  • Page 8: Adaptateurs Pour Les Petits Tuyaux

    Micronics Manuel utilisateur U1000 4.3 Adaptateurs pour les petits tuyaux Diamètre extérieur inférieur à 40 mm Diamètre extérieur compris entre 40 et 60 mm Diamètre extérieur supérieur à 60 mm Figure 5 Adaptateurs de tuyau Les rails de guidage conçus pour les petits tuyaux sont fournis avec des adaptateurs. Les diagrammes ci-dessus montrent comment ceux-ci sont fixés autour du tuyau.

  • Page 9: Câble D'interface Du U1000

    Micronics Manuel utilisateur U1000 4.4 Câble d'interface du U1000 Le câble d'interface du U1000, voir Figure 6, renferme 6 fils individuels. Celui-ci est fourni. Blindage non-isolé Alimentation Impulsions 4-20mA Figure 6. Câble d'interface U1000 La polarité des fils est la suivante : Entrée 12/24V...

  • Page 10: Courant De Sortie (Si Disponible)

    La première mise sous tension initiera la séquence décrite par la Figure 7 : Figure 7 Procédure de la première mise sous tension 1. L'écran de départ «Micronics» est affiché pendant cinq secondes. 2. L'utilisateur saisit le DI (Diamètre Intérieur) du tuyau (se référer au paragraphe 5.1).

  • Page 11: Comment Saisir Le Di Du Tuyau

    Micronics Manuel utilisateur U1000 5.1 Comment saisir le DI du tuyau La Figure 8 présente l'écran "Enter Pipe ID" (Saisir le Diamètre Intérieur de Tuyau) après la première mise sous tension. Figure 8 Écran de saisie du diamètre intérieur de tuyau (Métrique) Initialement, le chiffre des centaines (050.0) clignotera.

  • Page 12: Sortie D'impulsions

    Micronics Manuel utilisateur U1000 5.2 Sortie d'impulsions La génération d'impulsions peut être établie selon deux méthodes, à savoir en Mode Volumétrique et en Mode Fréquence. 5.2.1 Mode Volumétrique En Mode Volumétrique, chaque impulsion représente un volume mesuré de 10 litres (valeur par défaut).

  • Page 13: Menus Protégés Par Mot De Passe

    Micronics Manuel utilisateur U1000 7 Menus protégés par mot de passe Le menu protégé par mot de passe permet à l'utilisateur de changer les réglages par défaut : Mot de passe de l'utilisateur (71360) :  Changer les dimensions de mm à pouces ou vice versa ;...

  • Page 14: Menus De Saisie Des Données

    Micronics Manuel utilisateur U1000 7.1.2 Menus de saisie des données Les menus contenant une valeur numérique peuvent être changés à l'aide de la procédure suivante. Par exemple, considérons de remplacer la valeur par défaut de l'écoulement correspondant à l'intensité maximale qui est de 1000 litres par 1258 litres (voir Figure 10).
  • Page 15 Micronics Manuel utilisateur U1000 71360 MENU (MENU 71360)  Incorrect & Aucune entrée pendant Sig: 87% 10 secondes l/min 246.3  Enter Password: ***** Setup Menu User Menu:  (Menu Réglage) Setup Pulse Output Menu User Menu:  (Menu Sortie d'Impulsions)

  • Page 16: Setup Menu (Menu Réglage)

    Micronics Manuel utilisateur U1000 SETUP MENU (MENU RÉGLAGE) Range 0.79 – 4.33 2.000 inches Select Dimensions: Inches (Pouces) &  mm | inches Incorrect &  mm &  Incorrect Range 20 – 110mm Enter Pipe ID: Enter Pipe ID: &...

  • Page 17: Pulse Output Menu (Menu Sortie D'impulsions)

    Micronics Manuel utilisateur U1000 PULSE OUTPUT MENU (MENU SORTIE D'IMPULSIONS) Select Pulse: Arrêt &  Range 1 – 200 ON | OFF Mode Test, appuyer sur la touche V ou Λ afin de générer une impulsion On &  Incorrect & ...
  • Page 18 Micronics Manuel utilisateur U1000 CURRENT OUTPUT MENU (MENU COURANT DE SORTIE) Select 4-20mA: ON | OFF Marche &  Flow @ 20mA 1000.0 Arrêt &  Correct &  Flow @ 4mA 0000.0 Correct &  CALIBRATION MENU (MENU CALIBRATION) Damping Time [s]: Incorrect &...

  • Page 19: Menu De Diagnostic

    Micronics Manuel utilisateur U1000 8 Menu de Diagnostic Le menu de diagnostic fournit quelques informations supplémentaires concernant le débitmètre et son installation. Le menu peut être accéder en appuyant sur la touche située dans l'écran principal de lecture d'écoulement. Le menu montré ci-dessous décrit les différents éléments de diagnostic.

  • Page 20: Repositionnement Du Rail De Guide Rail

    Micronics Manuel utilisateur U1000 9 Repositionnement du rail de guide rail Au cas où il était nécessaire de repositionner l'ensemble rail de guidage-capteur, veuillez utiliser la procédure suivante. 1. Déposer l'ensemble du tuyau. 2. Conformément au dessin ci-dessous, insérer un petit tournevis dans l'orifice situé à...

  • Page 21: Annexe I - Spécifications Du U1000

    Micronics Manuel utilisateur U1000 10 Annexe I – Spécifications du U1000 Le Tableau 1 énumère les spécifications du U1000. Général Technique de mesure Temps de transit Canaux de mesure Résolution numérique ± 50 ps Rapport de réglage 200:1 Plage de vitesse d'écoulement de 0,1 à...

  • Page 22: Annexe Ii - Valeurs Par Défaut

    Micronics Manuel utilisateur U1000 Affichage 2 lignes de 16 caractères Angle de vue Min 30°, Max 40° Zone active 83 mm (Largeur) x 18.6 mm (Hauteur) Clavier Format Clavier 4 touches à effleurement et rétroaction tactile 11 Annexe II – Valeurs par défaut Les paramètres seront configurés à...

  • Page 23: Annexe Iii - Messages "Error" (Erreur) Et "Warning" (Avertissement)

    Micronics Manuel utilisateur U1000 12 Annexe III – Messages "Error" (Erreur) et "Warning" (Avertissement) 12.1 Erreurs de système Trois messages "System Error" (Erreur de système) différents peuvent être affichés. Ils sont : 1. Poor Signal (Signal faible). L'appareil ne peut pas détecter le signal provenant d'un (ou des) transducteur(s).
  • Page 24 Micronics Manuel utilisateur U1000 4. Lors de la programmation d'une impulsion en Mode Volumétrique, la largeur d'impulsion est limitée à une valeur comprise entre 3 et 99 ms. Si une valeur incorrecte est saisie, le message d'avertissement suivant est affiché : Range 3 - 99 0000.0...
