Version Rénovation
Alimentation en air de combustion / evacuation des fumées
>5
230
1
100
165
230
295
Sous réserve de modifications techniques !
Notice de montage et d'entretien Logamax plus GB022-24K • version 08/2007
Raccordement concentrique
>5
460
7
(Ø60/100mm)
120-130
3 5 4 2 6
360
412
1. (VK) Départ chaudière G¾"
2. (RK) Retour chaudière G¾"
3. (AW) Sortie ECS G½" (appareils mixtes)
4. (EK) Entrée eau froide G½" (appareils mixtes)
5. (GAS) Raccordement gaz G1" (accessoire G½")
6. Sortie condensats et conduite d'écoulement soupape de sécurité Ø30 mm
7. Evacuation des fumées Ø60 mm / alimentation de l'air de combustion Ø100 mm
480
300
208
6
217,5
1 - 2 - 3 - 4 - 5

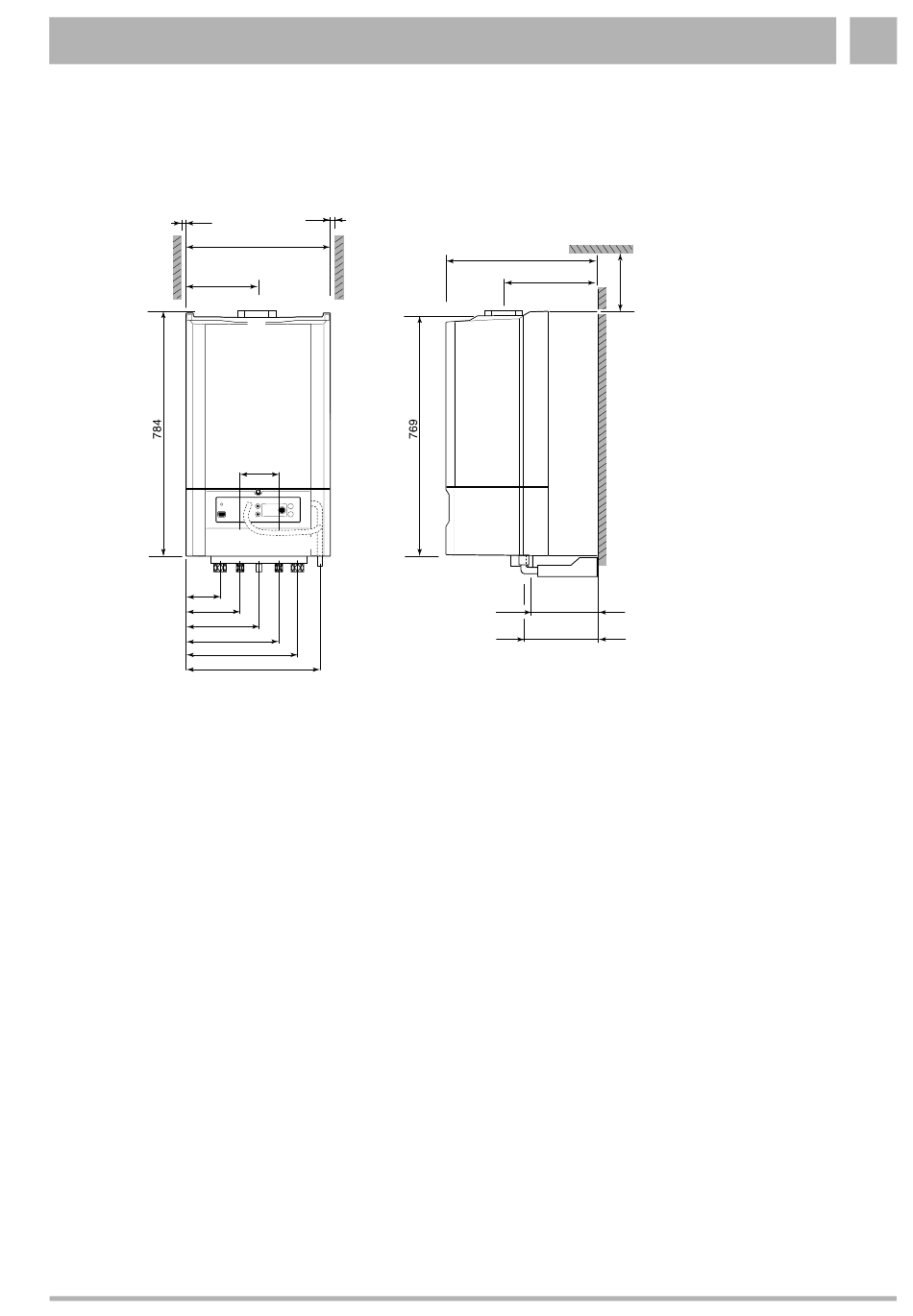

Dimensions
>165 mm pour
le (dé)montage
du brûleur
