Pièces fournies, montage
Pièces fournies
Veuillez vérifier les pièces fournies avant
le montage.
AllShredd-Compact:
AllShredd module de base Q = 1
Notice d'utilisation
1 essieu du bâti
2 rondelles
3 roues
4 goupilles
5 enjoliveurs
Clé mâle

Montage

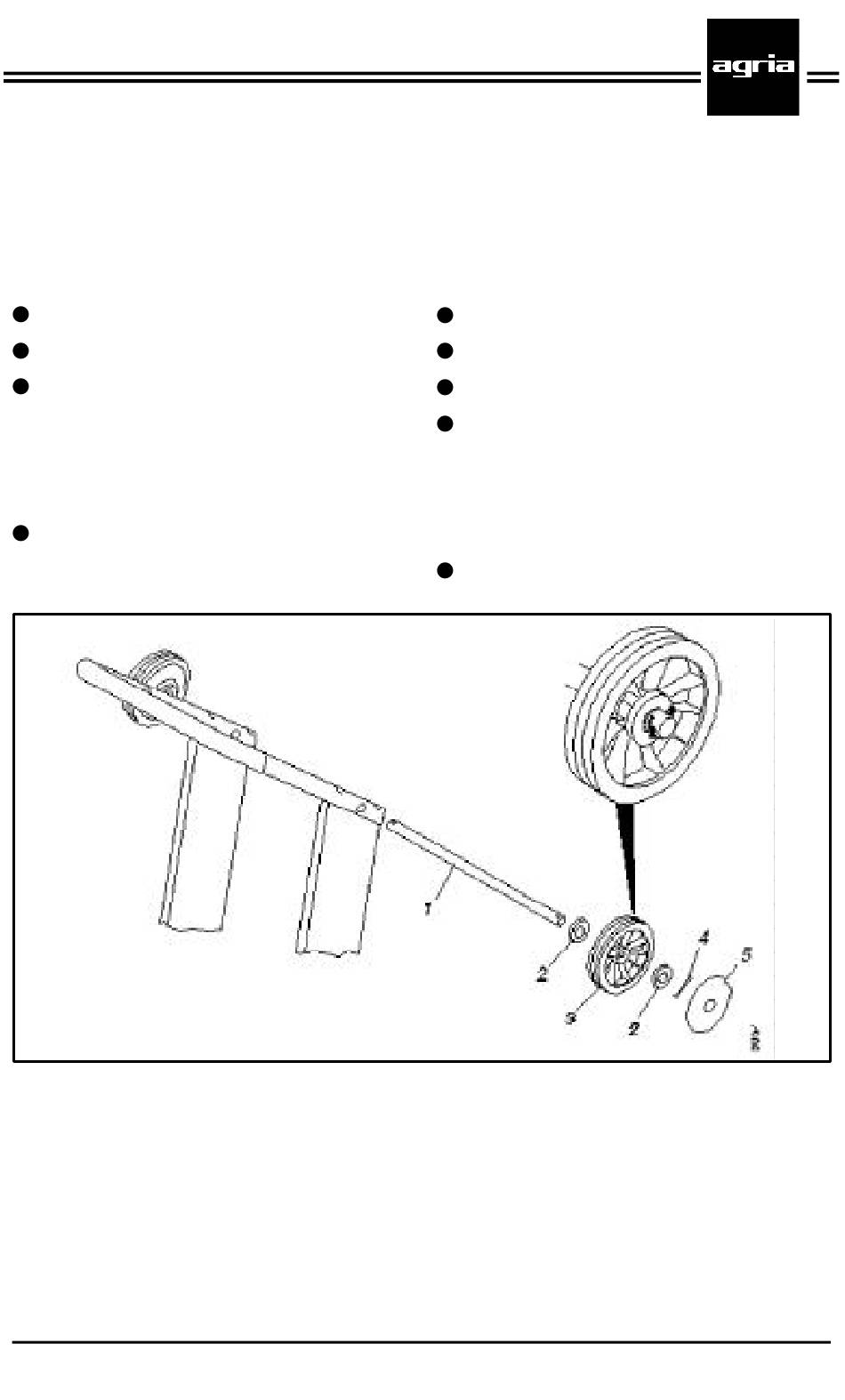

Ordre de montage:
1. Introduire l' e ssieu de roue (1) dans l' a lésage de
l' é trier du bâti, comme représenté.
2. Des deux côtés, monter les
rondelles (2) et les roues (3)
comme représenté.
Edition 09.96
Si la livraison est incomplète ou si des
pièces sont endommagées, veuillez
vous adresser à votre revendeur AGRIA.
AllShredd-Comfort:
AllShredd module de base Q = 1
Q = 1
Notice d'utilisation
Q = 1
Bac de réception
Q = 4
1 essieu du bâti
Q = 2
2 rondelles
Q = 2
3 roues
Q = 2
4 goupilles
Q = 1
5 enjoliveurs
Clé mâle
3. Des deux côtés, introduire les
goupilles (4) de l'essieu de bâti et
couder les extrémités.
4. Poser les enjoliveurs (5) sur les
roues.
AllShredd 7300
Q = 1
Q = 1
Q = 1
Q = 4
Q = 2
Q = 2
Q = 2
Q = 1
3
