Sommaire des Matières pour Iiyama ProLite LE6540UHS

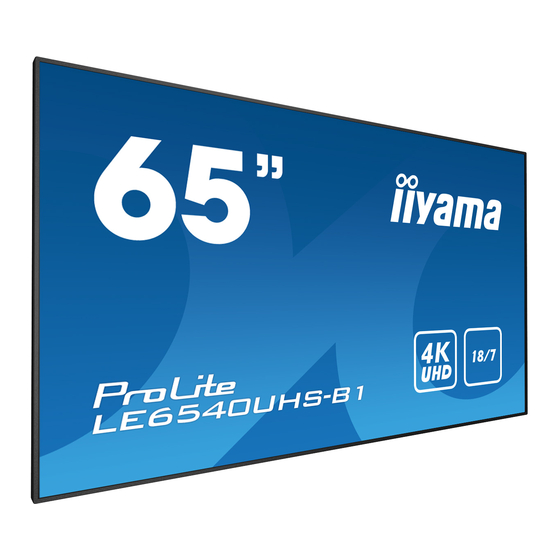

- Page 1 MODE D’EMPLOI FRANÇAIS Merci d'avoir choisi d'acheter un écran iiyama pour de l'Affichage Dynamique. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du écran. Prière de le lire attentivement avant d’allumer le écran. Conserver ce manuel pour toute référence ultérieure.
-
Page 2: Declaration De Conformite Au Marquage Ce
Il est conseillé à l’utilisateur de prendre les mesures nécessaires. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modèle No. : PL6540UH Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. -
Page 3: Table Des Matières
CARACTÉRISTIQUES TECHNIQUES : ProLite LE6540UHS ..46 DIMENSIONS : ProLite LE6540UHS ..........47 FRÉQUENCES DE SYNCHRONISATION ........48 Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com. -
Page 4: Pour Votre Securite
N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du écran. En cas d’accident, débranchez votre écran immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du écran avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages. -
Page 5: Debranchez Le Écran
ATTENTION INSTALLATION Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre écran à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre écran directement au soleil ou tout autre source lumineuse. -
Page 6: Remarques Sur Les Ecrans A Cristaux Liquides (Lcd)
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal: NOTEZ - Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image correctement. - La luminosité... -
Page 7: Conseils D'utilisation
» ; vous devez alors éteindre le moniteur pendant une heure pour faire disparaître l’image résiduelle. Pour tous les produits LFD, iiyama recommande d’afficher les images en mouvement et utiliser un économiseur d’écran se déplaçant à intervalles réguliers chaque fois que l’écran est en veille. Vous pouvez également éteindre le moniteur lorsqu’il ne sert pas pour une prévention. -
Page 8: Service Client
SERVICE CLIENT NOTEZ Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage. ENTRETIEN Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur AVERTIS- du écran, débranchez immédiatement le câble d’alimentation et contactez votre... -
Page 9: Avant D'utiliser Le Écran
VÉRIFICATION DU CONTENU DE L’EMBALLAGE Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu’ils sont inclus avec le écran. En cas d’élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Câble d’alimentation* ... -
Page 10: Deballage
DEBALLAGE Avant de déballer votre écran, préparez une surface stable, équilibrée et propre à proximité d'une prise murale. Posez la boîte avec le écran LCD en position verticale et ouvrez la partie supérieure de la boite ; ensuite, retirez les coussins de protection supérieurs. Retirez les poignées du carton. -
Page 11: Commandes Et Connecteurs : Écran
COMMANDES ET CONNECTEURS : ÉCRAN <Panneau de contrôle> Bouton d’alimentation MUTE Touche Sourdine Entrer / Touche INPUT Entrée Bouton « + » Bouton « - », Bouton « En haut » Bouton « En bas » MENU Touche Menu <Façade> <Utilisation du capteur de télécommande IR et l'indicateur de puissance LED>... -
Page 12: Main Power
<Arrière> Keyhole for Security Lock Trou clé pour verrouillage de sécurité Connecteur d’alimentation secteur( : Courant AC IN AC-INLET alternative) (AC-IN) AC SWITCH MAIN POWER Interrupteur secteur (ON) / (OFF) RJ45 Connecteur de RJ45 RS232C IN Mini Jack Connecteur de RS232C RS232C OUT Mini Jack Connecteur de RS232C... -
Page 13: Installation
INSTALLATION AVERTISSEMENT Pour éviter des blessures, ce moniteur doit être fixé en respectant les normes de sécurité liées au sol/mur selon les instructions d'installation indiquées. ATTENTION Suivez les instructions du manuel pour le type de montage que vous avez sélectionné. Confiez toute réparation au personnel qualifié. -
Page 14: Commandes Et Connecteurs : Télécommande
COMMANDES ET CONNECTEURS : TÉLÉCOMMANDE Allume et éteint le écran. Contrôler la lecture de fichiers multimédias. : Jouer [PLAY] : Arreter : Pause : Retour rapide : Avance rapide Sélectionne la source. Appuyez sur ou pour sélectionner à partir du HDMI1, HDMI2, HDMI3, INPUT HDMI4, DisplayPort, VGA, OPS, Mediaplayer, Browser, CMS, PDF... -
Page 15: Préparation De La Télécommande
PRÉPARATION DE LA TÉLÉCOMMANDE Pour utiliser la télécommande, insérez deux piles sèches. ATTENTION Ne pas utilisez d’autres piles que celles spécifiés dans ce manuel pour la télécommande. Ne pas insérer une pile veille et neuve ensemble dans la télécommande. Assurez-vous du bon positionnement des piles “+” et “–”comme indiquer dans le boîtier. La détérioration des piles ou l’électrolyte provenant de ces piles peut causer des tâches, feu ou blessure. -
Page 16: Identification(Id) De Télécommande
IDENTIFICATION(ID) DE TÉLÉCOMMANDE Vous pouvez définir l'ID de votre télécommande lorsque vous souhaitez utiliser cette télécommande sur des moniteurs spécifiques. Mode ID (Pour entrer en mode ID) : Gardez pressé le boutton ID jusqu'à ce que le voyant rouge clignote deux fois. Mode normal (Pour quitter le mode ID) : Gardez appuyé... -
Page 17: Operation Basic
OPERATION BASIC Mise en marche du écran [Télécommande] Le écran est allumé (ON) et le voyant d’alimentation devient Vert quand vous appuyez sur bouton d’allumage sur le écran ou sur la télécommande. Le écran est éteint (OFF) lorsque vous appuyez sur le bouton « Power » du écran ou avec la télécommande. - Page 18 Déplacement du Curseur verticalement [Fernbedienung] Sélectionnez le réglage en appuyant sur la touche (Haut/Bas) sur le écran ou la touché / sur la télécommande quand la page « MENU » est affichée sur le écran. [Écran] Déplacement du Curseur horizontalement [Fernbedienung] Sélectionnez les réglages ou faites cet ajustement en appuyant sur la touche + / - (Gauche/Droite) sur le écran...
- Page 19 Ajustement du son/volume [Télécommande] A p p u y e z s u r l a t o u c h é + / - s u r l e é c r a n o u s u r l a télécommande ajustez le volume du son quand la page Menu ne s’affiche pas sur le écran.
-
Page 20: Connexion De Votre Écran
* Le câble VGA n'est pas fourni avec le écran. Si vous utilisez un câble VGA de basse qualité, il est possible que vous rencontriez des interférences electro-magnétiques. Veuillez contacter le service après vente iiyama dans votre pays, si vous souhaitez connecter votre écran via l'entrée VGA. AVANT D’UTILISER LE ÉCRAN 17... - Page 21 [ Exemple de connexion avec le périphérique ] ATTENTION Eteindre en appuyant sur l’interrupteur et débranchez le écran et les périphériques avant connexion pour éviter tout choc électrique ou dommage. NOTEZ Référez-vous sur le manuel utilisateur du périphérique en même temps. ...
- Page 22 [ Concernant le Daisy-Chaining ] Connexion de contrôle du moniteur RS-232C MONITOR1 MONITOR2 [RS-232C] [RS-232C IN] [RS-232C OUT] [RS-232C IN] [ Pour la configuration du réseau ] 1. Allumer le routeur et le commutateur sur sa configuration DHCP. 2. Brancher le routeur à écran avec un câble Ethernet. 3.
-
Page 23: Mise En Route De L'ordinateur
SYNCHRONISATION”. Plug & Play Windows XP/Vista/7/8/8,1/10 Le LCD iiyama répond au standard VESA DDC2B. En connectant l’écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le écran sera reconnu conforme au Plug and Play sous Windows XP/Vista/7/8/8,1/10. -
Page 24: Utilisation Du Écran
UTILISATION DU ÉCRAN Le LCD iiyama est réglé à l’usine avec une fréquence de synchronisation figurant à la page 48afin de donner la meilleure image. Vous pouvez également ajuster la position de l’image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 40, AJUSTEMENTS DE L’ÉCRAN . - Page 25 NOTEZ Vous pouvez également utiliser la touche BACK sur la télécommande ou la touche + sur le écran pour retourner au Menu précédent et fermer la fenêtre OSD. Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît.
-
Page 26: Menu Des Paramètres De Réglage
MENU DES PARAMÈTRES DE RÉGLAGE Image Luminosité Image Picture Écran Contraste Audio Netteté Niveau de noir Configuration1 Configuration2 Teinte Option avancée Couleur Réduction du bruit Moyen Sélection gamma Natif Température couleurs Natif Contrôle couleurs Action Energie Intelligente Arrêt Sur-balayage Arrêt Ajustement Problème / Option Touche correspondante... - Page 27 Image Image Contraste Picture Écran Netteté Niveau de noir Audio Configuration1 Teinte Configuration2 Couleur Option avancée Réduction du bruit Moyen Sélection gamma Natif Température couleurs Natif Contrôle couleurs Action Energie Intelligente Arrêt Sur-balayage Arrêt Réinitial. Image Action Ajustement Problème / Option Touche correspondante Définir la couleur de l'utilisateur.
- Page 28 Écran Image Position H. Screen Écran Position V. Audio Horloge Configuration1 Phase horloge Configuration2 Mode zoom Plein Option avancée Zoom perso. Action Regolazione autom Action Réinitial écran Action Ajustement Problème / Option Touche correspondante Trop à gauche Position H.* H Position Trop à...
- Page 29 Audio Image Balance Audio Écran Aigus Audio Graves Configuration1 Volume Configuration2 Sortie audio (s.lig) Option avancée Volume maximum Volume minimum Muet Arrêt Source audio Numérique Réinitial Audio Action Synchronisation sortie audio Arrêt Ajustement Problème / Option Touche correspondante Augmentation du volume du haut-parleur gauche. Balance Balance Augmentation du volume du haut-parleur droit.
- Page 30 Configuration1 Image Etat Allumer Forcer allumer Configuration1 Écran Sauvegarde de panel Action Audio Routage RS232 RS232 Configuration1 Source démar. Action Configuration2 Arrêt Option avancée RGB range Auto Réinitial config Action Préréglage usine Action Ajustement Problème / Option Touche correspondante Le moniteur reste éteint lorsque le cordon d'alimentation Eteindre est connecté...
- Page 31 Configuration1 Picture Switch on state Force on Configuration1 Screen Panel saving Action Audio RS232 routing RS232 Configuration1 Boot on source Action Configuration2 Advanced option RGB range Auto Configuration1 reset Action Factory reset Action Ajustement Problème / Option Touche correspondante Annuler Retourne au Menu.
- Page 32 Arrêt / 1 - 60 secondes Le logo IIYAMA n’apparaît plus lorsque le moniteur est Arrêt allumé. Logo Le logo IIYAMA est affiché lorsque le monitor est allumé. Marche Logo L'option de logo personnalisé dans Android est définie, il Utilisateur n'y aura le logo personnalisé...
-
Page 33: Option Avancée
Option avancée Image Commande registre Ouvrir Advanced option Écran LED alim. Marche Audio Contrôle du clavier Ouvrir Configuration1 Programmateur arrêt Arrêt Configuration2 Date et heure Action Option avancée Calendrier Action HDMI with One Wire Arrêt Langue Français Transparence OSD Arrêt Économie d´énergie Mode1 Réglages OPS... - Page 34 Option avancée Advanced option Image Commande registre Ouvrir Écran LED alim. Marche Audio Contrôle du clavier Ouvrir Configuration1 Programmateur arrêt Arrêt Configuration2 Date et heure Action Option avancée Action Calendrier HDMI with One Wire Arrêt Langue Français Arrêt Transparence OSD Économie d´énergie Mode1 Réglages OPS...
- Page 35 Option avancée Image Commande registre Ouvrir Advanced option Écran LED alim. Marche Audio Contrôle du clavier Ouvrir Configuration1 Programmateur arrêt Arrêt Configuration2 Date et heure Action Option avancée Calendrier Action HDMI with One Wire Arrêt Langue Français Transparence OSD Arrêt Économie d´énergie Mode1 Réglages OPS...
- Page 36 APPLICATION Appuyez sur le bouton HOME et le numéro 1668 sur la télécommande. UTILISATION DU ÉCRAN 33...
- Page 37 <Réglages> Réglages Réseau Ethernet Device Écran multimédia Outils système Display Applications System Date & time Developer options A propos de Ajustement Problème / Option Connectez vous au réseau filaire. Ethernet Désactiver / Activer(Configuration d'Ethernet: DHCP/IP statique/Adresse Ethernet IP/Masque/Adresse DNS/Passerelle, Adresse Mac) Nom de l'écran Définissez le nom du moniteur sur multimédia...
- Page 38 Un problème tel qu’une instabilité du système peut se produire lorsque vous modifiez les paramètres du système. Dans ce cas, contactez votre Developer options revendeur ou le service d’assistance iiyama. Informations principales dans A propos: Mises à jour du système / Android version / Kernel version / Build number A propos de Recherchez automatiquement la mise à...
- Page 39 <Android> * La mise à jour Android n’est pas disponible sur ce modèle. • Réglages : Allez sur les réglages de l'application • Applications : Affichez toutes les applications. (Browser/Chromium/CMS/File Manager/Media Player/PDF player/ Settings) • Réseau : Définir Ethernet. • Stockage : Affichez les informations de stockage Android actuelles. [Lecteur multimédia] ·...
-
Page 40: Télécommande
Télécommande • Option key: Affichez la barre de défilement • Play key: Lisez le fichier média Pause key: Pause • • Info key: Affichez les informations média • OK key: Sélectionnez / désélectionnez le fichier Réglages Sélectionnez "Réglages" sur la page. •... - Page 41 [Lecteur de PDF] Lecture Sélectionnez "Lecture" sur la page. Vous sélectionnez d'abord une playlist à lire entre FICHIER1 et FICHIER7. Raccourci Média Play: Pour lire le fichier média. • • Pause: Pour mettre en pause le fichier média. •...
- Page 42 [CMS] Réglage du Serveur/Compte/Code PIN/Version(Ver.2/Ver.3)*/Contenu(Mémoire de stockage interne/Mémoire de stockage USB/Carte SD). * Lorsque Ver.2, Serveur/Compte/Code PIN deviennent gris pour indiquer qu’ils ne sont pas disponibles sur ce modèle. Lorsque Ver.3, Serveur/Compte/Code PIN sont disponibles. [Chromium] Connectez le réseau et naviguez sur le web. [File Manager] Parcourez les fichiers stockés dans le stockage interne, USB et la carte SD.
-
Page 43: Ajustements De L'écran
à l’écran après avoir effectué la Réglage auto, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l’écran (Test. bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com). Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée. - Page 44 Ajustez le réglage automatique. (Réglage auto) Ajustez l’image manuellement en procédant comme suit lorsque l’écran est flou ou scintille ou l'image n’est pas cadrée correctement à l’écran après avoir effectué la Réglage auto. Ajustez la Position V. de sorte que le haut et le bas de l’image soit bien cadrés à l’écran. 1) Ajustez la Position H. afin que le côté gauche de l’image soit sur le bord gauche de l’écran. 2) Étirez le côté droit du cadre de l’image vers le bord droit de l’écran en réglant l’Horloge. NOTEZ Quand la partie gauche de l’image s’éloigne du côté gauche de l’écran pendant le réglage de l’Horloge, réglez les étapes 1) et 2). Une autre manière de faire le réglage de l’Horloge et de faire l’ajustement sur les motifs zébrés verticaux de la mire.
- Page 45 Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d’ajustement. NOTEZ En cas d’un fort scintillement ou d’un manque de netteté sur une partie de l’écran, répétez les étapes , car l’ajustement de l’Horloge peut ne pas avoir été effectué...
-
Page 46: Système D'économie D'énergie
SYSTÈME D’ÉCONOMIE D’ÉNERGIE Le système d’économie d’énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu’il est activé, il permet de réduire automatiquement la consommation d’énergie du écran lorsque l’ordinateur ne fonctionne pas de manière active. Pour utiliser cette fonction, le écran doit être connecté à un ordinateur conforme aux normes VESA DPMS. -
Page 47: Depannage
3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le écran et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Problème Contrôle... -
Page 48: Informations De Recyclage
INFORMATIONS DE RECYCLAGE Pour une meilleure protection de l'environnement svp ne disposez pas votre écran. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur. INFORMATIONS DE RECYCLAGE 45... -
Page 49: Annexe
ANNEXE Design et specifications techniques peuvent etre sujets à modifications, sans préavis. CARACTÉRISTIQUES TECHNIQUES : ProLite LE6540UHS Catégorie de taille 65" La technologie des panneaux Taille Diagonale: 64,5" (164cm) Taille du point 0,315 mm H × 0,315 mm V Panneau Luminosité... -
Page 50: Dimensions : Prolite Le6540Uhs
DIMENSIONS : ProLite LE6540UHS 1163,5mm/45,8” 1458,5mm/57,4” 4xM6 SCREW HOLE 1430,0mm/56,3” (VESA MOUNT) 400,0mm/15,7” ANNEXE 47... -
Page 51: Fréquences De Synchronisation
FRÉQUENCES DE SYNCHRONISATION Timing VGA 640x480 31.5 60.0 25.175 SVGA 800x600 37.9 60.0 40.000 XGA 1024x768 48.4 60.0 65.000 WXGA 1280x768 47.8 60.0 79.500 QVGA 1280x960 60.0 60.0 108.000 SXGA 1280x1024 64.0 60.0 108.000 VESA HD FWXGA 1366x768 47.7 60.0 85.500 CVT 1400x900 55.9...
