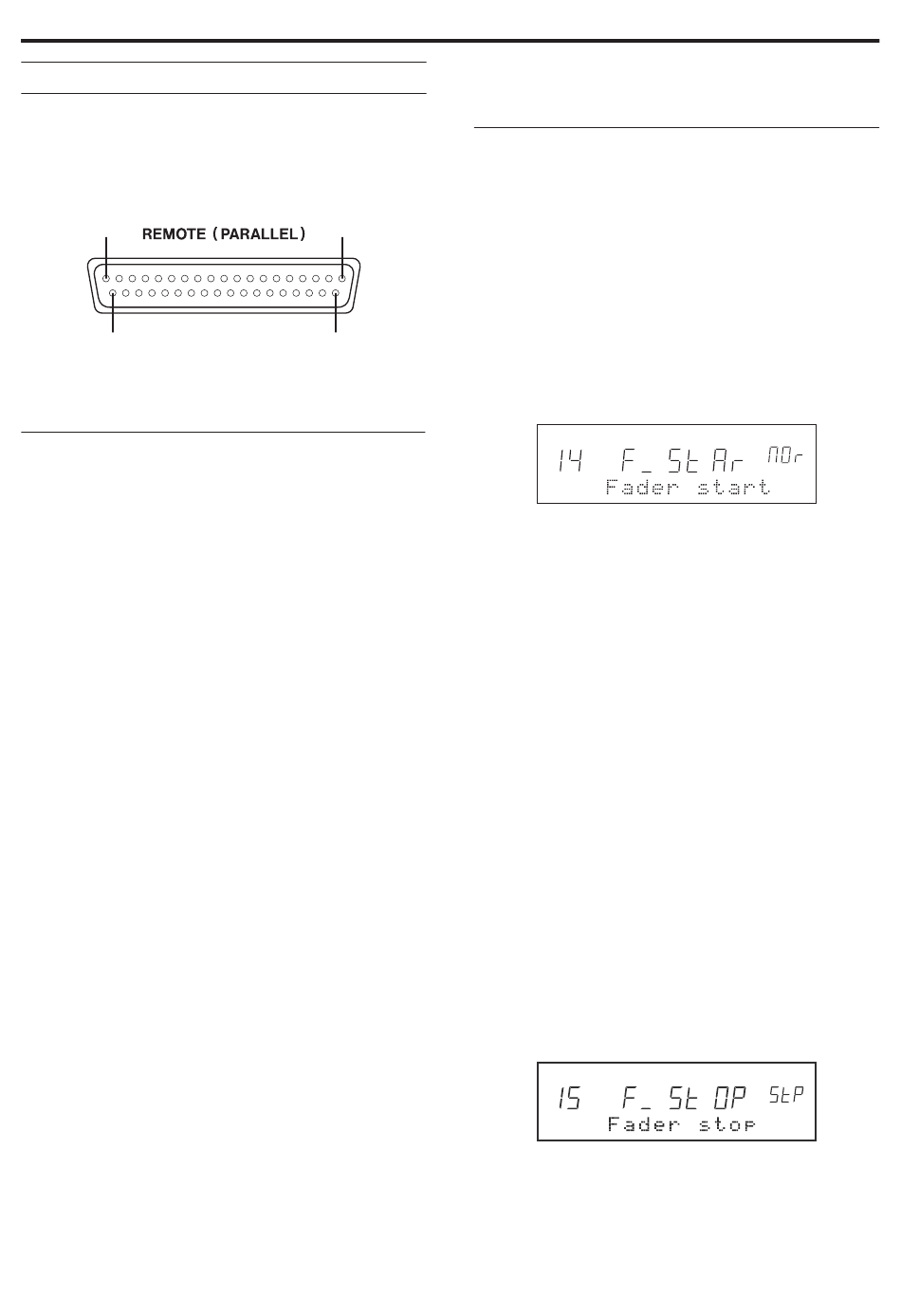

COMMANDE EXTERNE
Commande parallèle
Le lecteur de CD peut être piloté par son interface parallèle
depuis un équipement externe utilisant le connecteur
REMOTE (PARALLEL) de la face arrière (connecteur
Sub-D 37 broches).
19
37
Configuration des broches
N°
Nom du signal
1
LECTURE ON LINE
2
LECTURE MONITOR
3
PAUSE
4
ATTENTE (READY)
5
STOP IN
6
RECHERCHE PLAGE ARRIERE [ |<< ] IN
7
N.C
8
RECHERCHE PLAGE AVANT [ >>| ]
9
RECHERCHE ARRIERE [ << ]
10
RECHERCHE AVANT [ >> ]
11
TEMOIN DE LECTURE MONITOR
12
TEMOIN D'ATTENTE (READY)
13
TEMOIN DE PAUSE
14
TEMOIN DE STOP
15
RECHERCHE INDEX ARRIERE [ <- ]
16
RECHERCHE INDEX AVANT [ -> ]
17
TEMOIN DE LECTURE ON LINE
18
ATTENTE DEMARRAGE INSTANTANE IN
19
MODE DEMARRAGE INSTANTANE
20
MESSAGE DE FIN DE PLAGE (EOM)
21
DEMARRAGE/ARRET PAR FADER
22
LECTURE ONLINE/MONITOR
23
TOUCHE NUMERIQUE 0
24
TOUCHE NUMERIQUE 1
25
TOUCHE NUMERIQUE 2
26
TOUCHE NUMERIQUE 3
27
TOUCHE NUMERIQUE 4
28
TOUCHE NUMERIQUE 5
29
TOUCHE NUMERIQUE 6
30
TOUCHE NUMERIQUE 7
31
TOUCHE NUMERIQUE 8
32
TOUCHE NUMERIQUE 9
33
STOP/ATTENTE
34
TEMOIN ATTENTE DEMAR. INSTANT. OUT
35
TEMOIN MODE DEMAR. INSTANT.
36
MASSE
37
+5 V
Caractéristiques d'entrée/sortie de la commande
parallèle
Entrée: +5 V rappel au niveau haut, actif au niveau bas,
50 ms ou plus
Sortie
Courant max +5 V (broche n°37):: 100 mA
Réglage de démarrage/arrêt au fader
Le démarrage/arrêt au fader est possible en branchant
les broches 21 (DEMARRAGE/ARRET PAR FADER) et
36 (MASSE) du connecteur REMOTE (PARALLEL) à
1
l'interface externe. Suite à un démarrage au fader, le lecteur
de CD passe en mode de lecture online.
Pour lancer/arrêter le lecteur de CD depuis un fader
externe, réglez les éléments de menu suivants.
Réglage du démarrage au fader
20
Réglez la polarité à l'aide du paramètre de menu n°14
("F_STAR").
IN/OUT
IN
IN
IN
IN
IN
NOR (NORMAL): Actif au niveau bas. Le lecteur de CD
–
IN
IN
REV (REVERSE): Actif au niveau haut. Le lecteur de CD
IN
OUT
OUT
OUT
Réglage de l'arrêt au fader
OUT
Réglez le statut du lecteur de CD après arrêt à l'aide du
IN
paramètre de menu n°15 ("F_STOP").
IN
OUT
STP (STOP): Le lecteur de CD s'arrête.
RDY (READY): Le lecteur de CD passe en mode d'attente
IN
OUT
IN
PUS (PAUSE): Le lecteur de CD passe en mode pause de
OUT
IN
CUE: Le lecteur de CD retourner au point de repère ou "Cue
IN
IN
IN
IN
INC (INCREMENT): Le lecteur de CD passe en mode
IN
IN
PLY (PLAY): La lecture online se poursuit.
IN
IN
IN
OUT
OUT
–
–
: Collecteur ouvert, 20 mA max.
démarre quand le signal d'entrée passe du niveau haut
au niveau bas.
démarre quand le signal d'entrée passe du niveau bas
au niveau haut.
de lecture online.
lecture monitor.
point" (point du démarrage au fader) et passe en mode
d'attente de lecture online.
d'attente de lecture online au début de la plage suivante.
25
TASCAM CD-601MKII
