NOM & FONCTION DES ELEMENTS

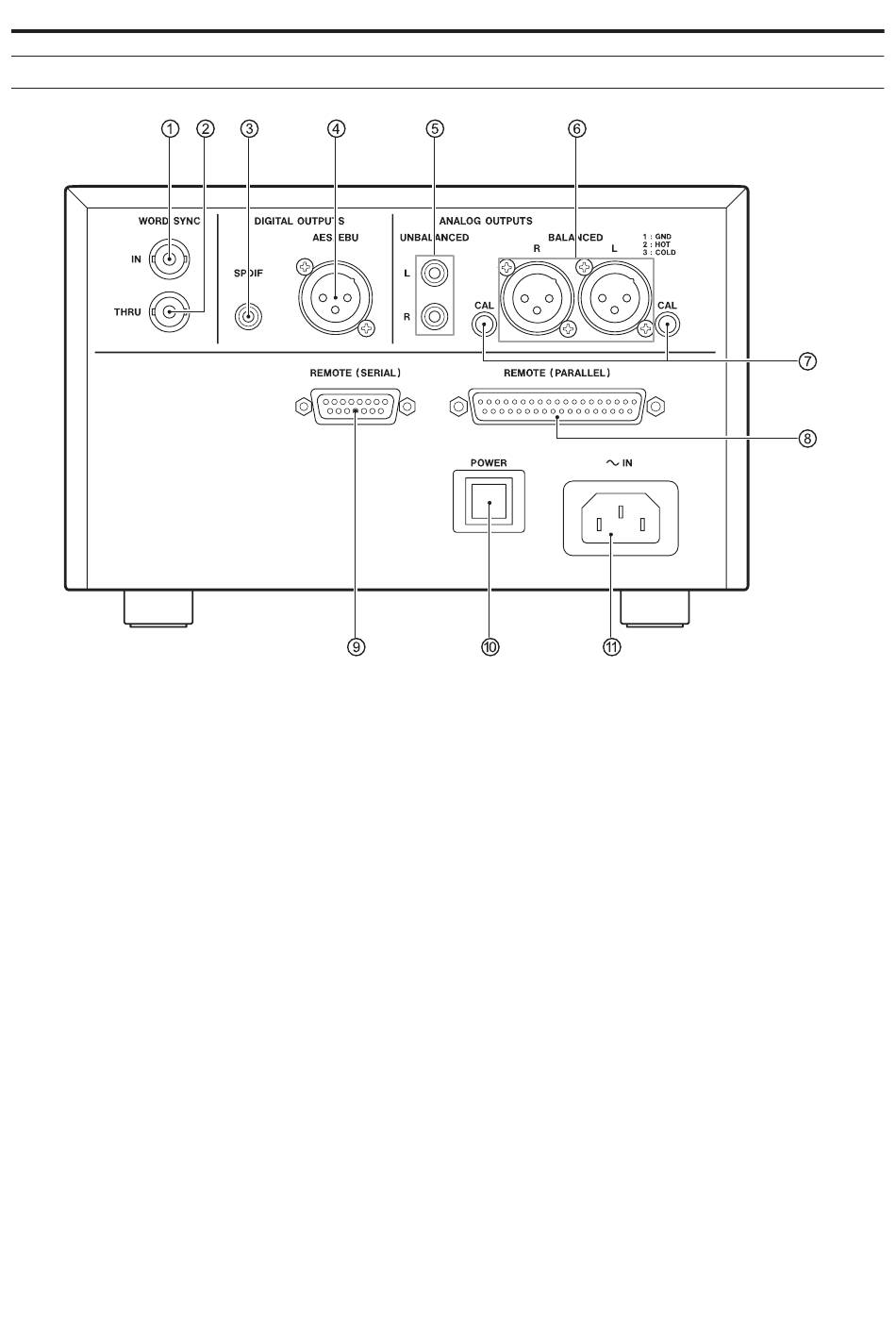

Face arrière
Prise WORD SYNC IN
Cette prise sert à l'entrée du signal word clock. Quand
le lecteur de CD fonctionne avec pour référence une
horloge externe (EXT), le word clock reçu par cette prise
devient l'horloge de référence.
Prise WORD SYNC THRU
Cette prise reproduit le signal word clock entrant,
permettant son renvoi tel quel à d'autres équipements
numériques.
Sorties numériques - Prise SPDIF
Cette prise de sortie numérique coaxiale produit le signal
de lecture du disque au format IEC60958-3 (S/PDIF).
Par défaut, le signal de lecture est produit aussi bien en
lecture online qu'en lecture monitor.
Sorties numériques - Prise AES/EBU
Cette prise de sortie numérique produit le signal de
lecture du disque au format IEC60958-4 (AES/EBU).
Par défaut, le signal de lecture est produit aussi bien en
lecture online qu'en lecture monitor.
Sorties analogiques - Prises UNBALANCED (L, R)
Ces prises de sortie analogiques asymétriques cinch
(RCA) produisent le signal de lecture du disque. Par
défaut, le signal de lecture est produit aussi bien en
lecture online qu'en lecture monitor.
Sorties analogiques - Prises BALANCED (L, R)
C e s p r i s e s d e s o r t i e a n a l o g i q u e s s y m é t r i q u e s
produisent le signal de lecture du disque. Par défaut, le
signal de lecture est produit aussi bien en lecture online
qu'en lecture monitor.
Commandes CAL
Ces commandes semi-fixes concernent les prises de
sortie analogiques symétriques. Elles vous permettent
d'ajuster les niveaux de sortie des canaux gauche (L) et
droit (R) séparément.
Connecteur REMOTE (PARALLEL)
Ce connecteur Sub-D 37 broches sert au démarrage au
fader et à d'autres commandes externes. (→ page 25
"Commande parallèle")
Connecteur REMOTE (SERIAL)
Ce connecteur sert à brancher la télécommande
RC-601MKII (vendue séparément).
Ce connecteur est de type série, compatible RS-232C.
Aussi, un PC ou un autre appareil peut lui être connecté
pour piloter le lecteur de CD. (→ page 26 "Commande
depuis l'interface RS-232C")
Interrupteur d'alimentation POWER
Met l'appareil sous/hors tension.
Connecteur d'alimentation ~ IN
Le câble d'alimentation (fourni) se branche à ce
connecteur.
