Descrizione generale KXA-...
Il principio di funzionamento dei sensori di prossimità capacitivi KXS-/KXA si basa sulla misurazione a tre
elettrodi. Questo principio di misurazione esige un controelettrodo che deve essere collegato all'unità di
valutazione tramite il contatto a bandiera BE. Il controelettrodo può trovarsi anche in posizione remota
rispetto all'effettiva area di rilevamento.
Le distanze massime di rilevamento possono raggiungere oltre i 100 mm a seconda del diametro del
sensore e della costante dielettrica ε
La unità di valutazione KXA è disponibile nelle versioni per il collegamento di 1 o 2 sensori, in modo da
poter valutare fino a 2 punti di commutazione. Un'ulteriore distinzione è l'assegnazione alle dimensioni
del dispositivo dei sensori:
• l'esecuzione "MINI" per il collegamento dei sensori M5, M8 M12 und M16
• l'esecuzione senza descrizione aggiuntiva per il collegamento ai sensori M18, M30, M32
E' consigliabile rispettare l'associazione unità di valutazione e dimensione del sensore, poiché si ottiene
il campo di regolazione ottimale, ciò significa che si può regolare la distanza di rilevamento da 0 al mas-
simo. Altri incarichi diversi comportano una limitazioni nel campo di regolazione.

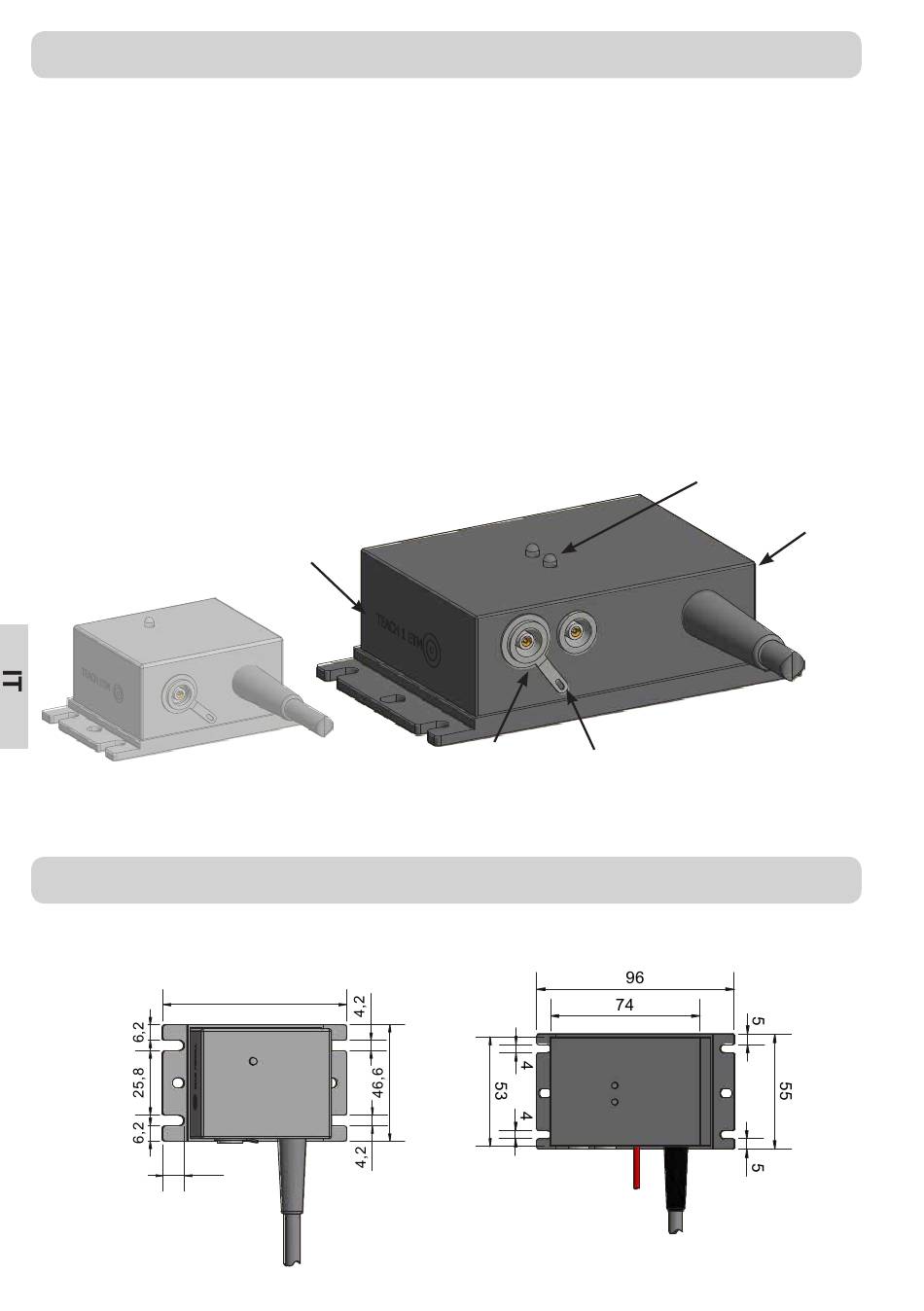

Unità di valutazione per
un punto di commutazione
Montaggio
Montare il dispositivo in modo sicuro, per questo l'alloggiamento dispone di quattro cavità e due fori.
30
6,6
48
dell'oggetto.
r
Teachspot 1
74,5
Collegamento Connessione messa
KXS-Sensor a terra funzionale (BE)
Unità di valutazione per
due punti di commutazione
Indicatore
LED
Teachspot 2
