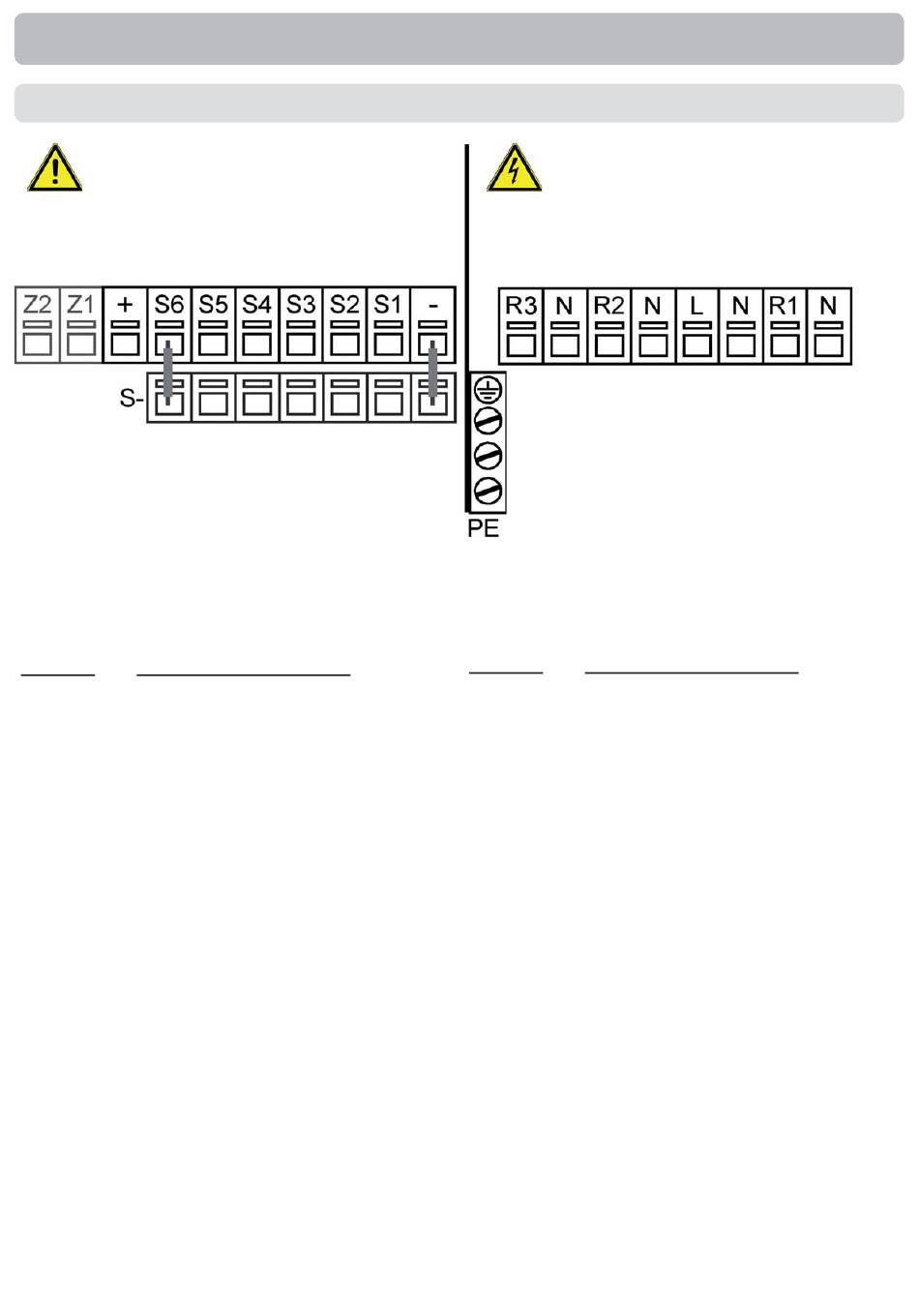

Raccordement électrique
Boîte à bornes gauche unique-
ment pour des très basses ten-
sions de 12 V CA/CC max.
Attention
Très basses tensions 12V CA/CC max.
raccordement dans boîte à bornes gau-
che !
Borne :
Raccordement pour :
-
Pont de répartiteur S-
S1
Sonde 1 Extérieur
S2
Sonde 2 Circuit de chauffage
S3
Inutilisée
S4
Inutilisée
S5
Sonde 5 Sonde d'ambiance
S6
Sonde 6 Dispositif de réglage
à distance*
+
Inutilisée
Z1
Option/fonction
supplémentaire
Z2
Option/fonction
supplémentaire
Utiliser le répartiteur S- pour le raccorde-
ment des capteurs de masse de S1 à S6.
La polarité des sondes est quelconque.
* Remarque : Lors du raccordement du dispositif de réglage à distance RC21 ou d'un
thermostat externe libre de potentiel d'un autre fabricant, le cavalier de la borne S6
doit être retiré.
12
Installation
Danger
Tensions de réseau 230 V CA 50-60
Hz Raccordement dans la boîte à bornes
droite !
Borne :
R1
N
L
N
R2
N
R3
N
Le raccordement des conducteurs de
protection PE
s'effectue sur le répartiteur PE métallique !
Boîte à bornes droite uni-
quement pour des tensions
de réseau de 230 V CA
50-60 Hz
Raccordement pour :
Circulateur L
Circulateur N
Secteur conducteur externe L
Secteur conducteur neutre N
Préparateur ouvert L
Inutilisée N
Préparateur fermé L
Préparateur N
