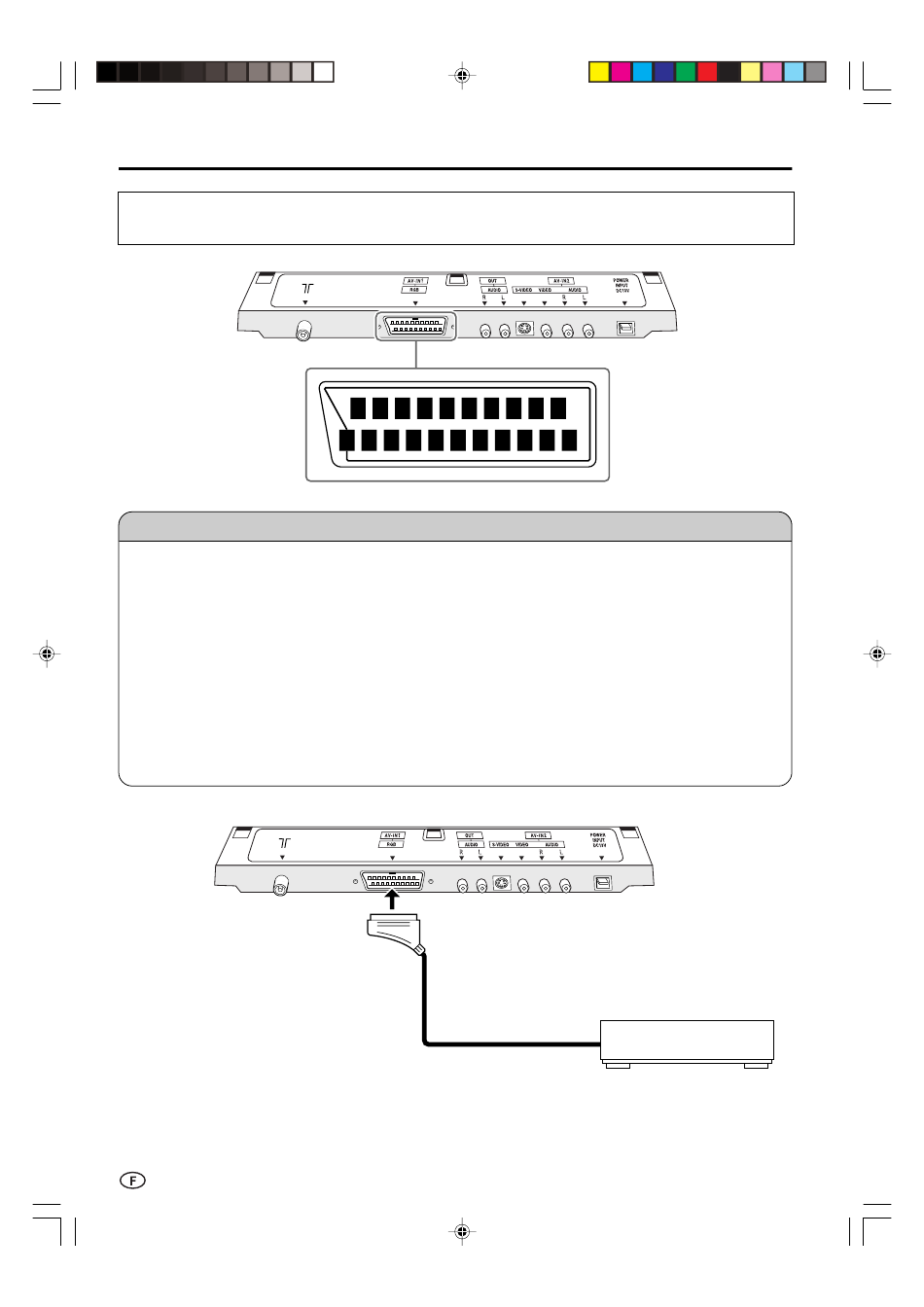

Raccordement d'appareils externes (suite)
Raccordement d'un décodeur par l'intermédiaire de la prise Euro-
PERITEL à 21 broches (AV-IN1/RGB)
Prise Euro-PERITEL à 21 Broches (RGB)
1. Sortie son canal droit
2. Entrée son canal droit
3. Sortie son canal gauche
4. Mise à la terre commune pour le son
5. Mise à la terre pour le bleu
6. Entrée son canal gauche
7. Entrée du bleu
8. Commande son-image
9. Mise à la terre pour le vert
10. Non utilisé
11. Entrée du vert
48
LC-20A2E-Fpp40-56
Downloaded from:
http://www.usersmanualguide.com/
20
18
16
14
21
19
17
15
Connecteur de prise
Euro-PERITEL à 21
broches
48
12
10
8
6
4
2
13
11
9
7
5
3
1
12. Non utilisé
13. Mise à la terre du rouge
14. Non utilisé
15. Entrée du rouge
16. Commande rouge-vert-bleu
17. Mise à la terre de l'image
18. Mise à la terre de commande rouge-vert-bleu
19. Sortie vidéo
20. Entrée vidéo (PAL/SECAM/NTSC)
21. Blindage de prise
Raccorder à la borne AV-IN1(prise
Euro-PERITEL à 21 broches)
00.12.12, 1:49 PM
Décodeur
