Commandes, indicateurs et ports du combiné Commandes, indicateurs et ports du combiné Commandes, indicateurs et ports du combiné Commandes, indicateurs et ports du combiné
1 Port RJ 45
2 Voyant LED activité RJ 45
3 Voyant LED liaison RJ 45
1
4 Port optique (SFP)
1
5 Voyant LED activité optique
1
6 Voyant LED liaison optique
7 Port USB
8 Ecran couleur LCD (cristaux
liquides)
1

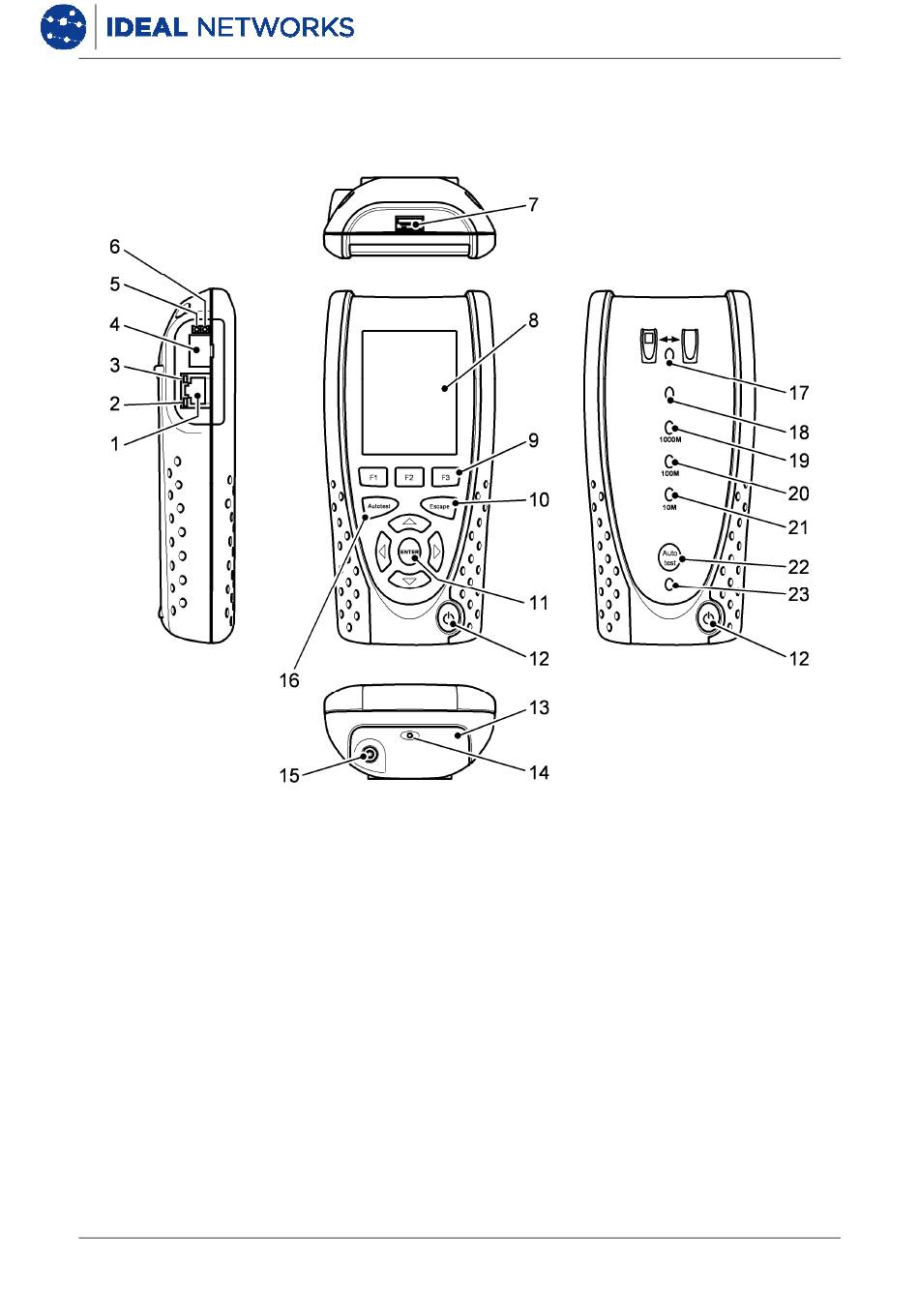

Figure 4 éléments 4, 5 & 6 – SignalTEK II FO seulement.
2
Figure 4 élément 13 indique le module alimentation en option.
Nota : le haut, le bas et les côtés des deux combinés sont les mêmes.
156811 Edition 3
Page 8
Figure 4
9 Touches de fonction F1 à F3
10 Touche Escape
11 Touches flèchées et ENTER
12 Bouton ON/OFF
2
13 Module alimentation
2
14 Voyant LED chargeur
2
15 Connecteur entrée DC
16 Bouton autotest
17 Voyant LED liaison
18 Voyant LED état
19 Voyant LED débit
1000 Mb/s
20 Voyant LED débit 100 Mb/s
21 Voyant LED débit 10 Mb/s
22 Bouton Remote Autotest
(test automatique à
distance)
23 Voyant LED alimentation
