Introduction

Introduction Introduction Introduction
SignalTEK II comprend deux combinés et des accessoires standards contenus dans un boîtier
semi-rigide.
Il existe deux modèles, SignalTEK II et SignalTEK II FO. Les deux modèles peuvent exécuter les
mêmes tests. SignalTEK II utilise une connexion RJ45 ; SignalTEK II FO utilise une connexion
RJ45 et une connexion par fibres optiques.
Le combiné proche est le terminal à partir duquel tous les essais sont effectués et mémorisés.
Le combiné éloigné est un terminal en boucle permettant de tester les performances. Le
combiné proche et le combiné éloigné sont jumelés. Lorsqu'ils sont tous les deux connectés
au même réseau, le combiné proche trouvera le combiné éloigné auquel il correspond de
manière unique, et non les autres combinés éloignés SignalTEK II pouvant être connectés au
même réseau.
Le combiné proche peut être utilisé comme un combiné autonome pour tester les câbles en
cuivre du réseau. Lorsque les deux combinés sont connectés directement par un câble, on
peut tester les performances du câblage et des câbles. Lorsque le combiné proche est
connecté à un réseau, il permet d'effectuer divers tests IP. Lorsque le terminal proche et le
terminal éloigné sont connectés à un réseau actif, il est possible d'effectuer les tests IP et les
tests de performance du réseau.
Ce manuel décrit le fonctionnement et les fonctions du SignalTEK II FO. Si vous utilisez
SignalTEK II, ignorez toutes les références aux fibres optiques.
156811 Edition 3
Page 4

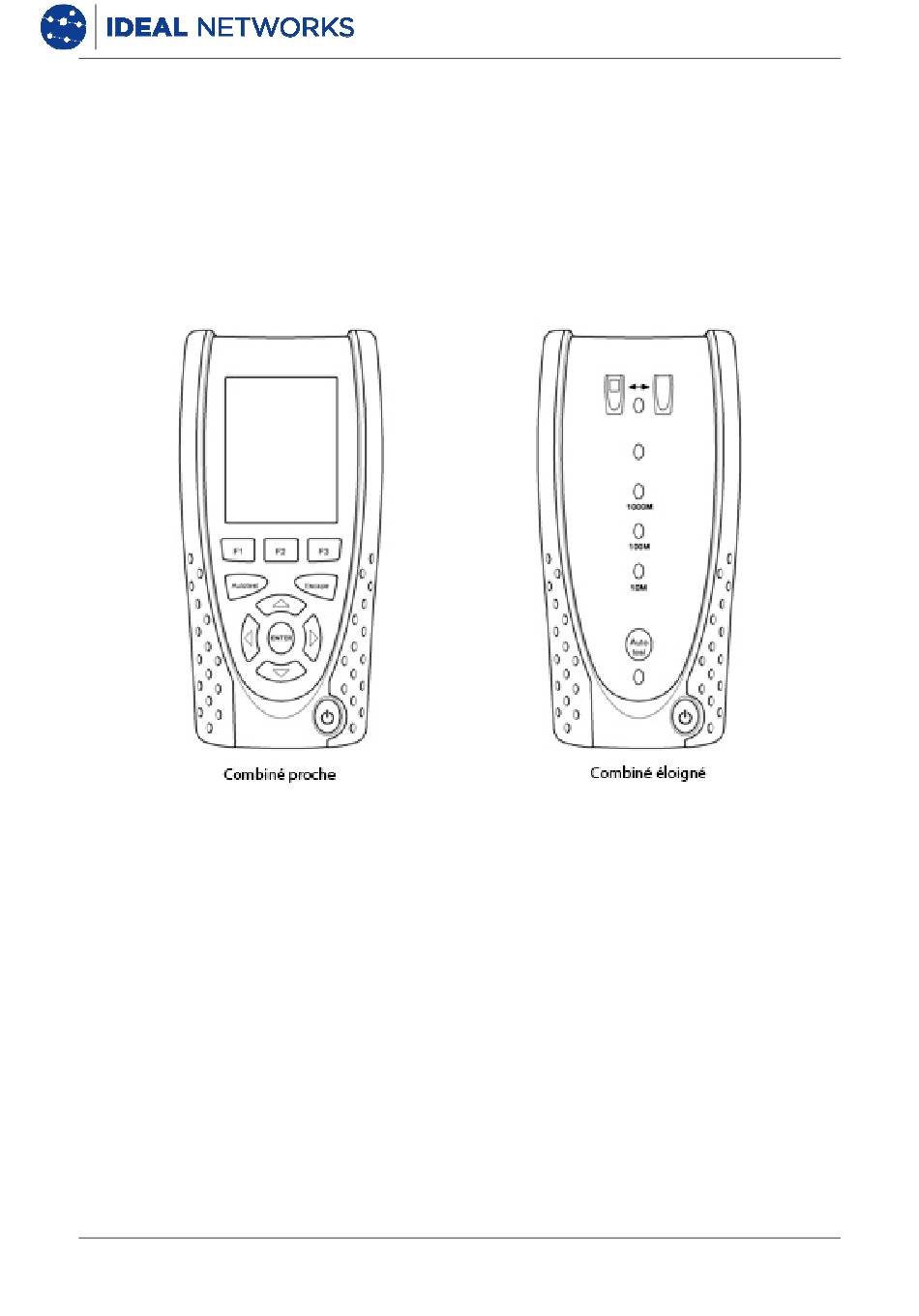

Figure 1 Composants de SignalTEK II
