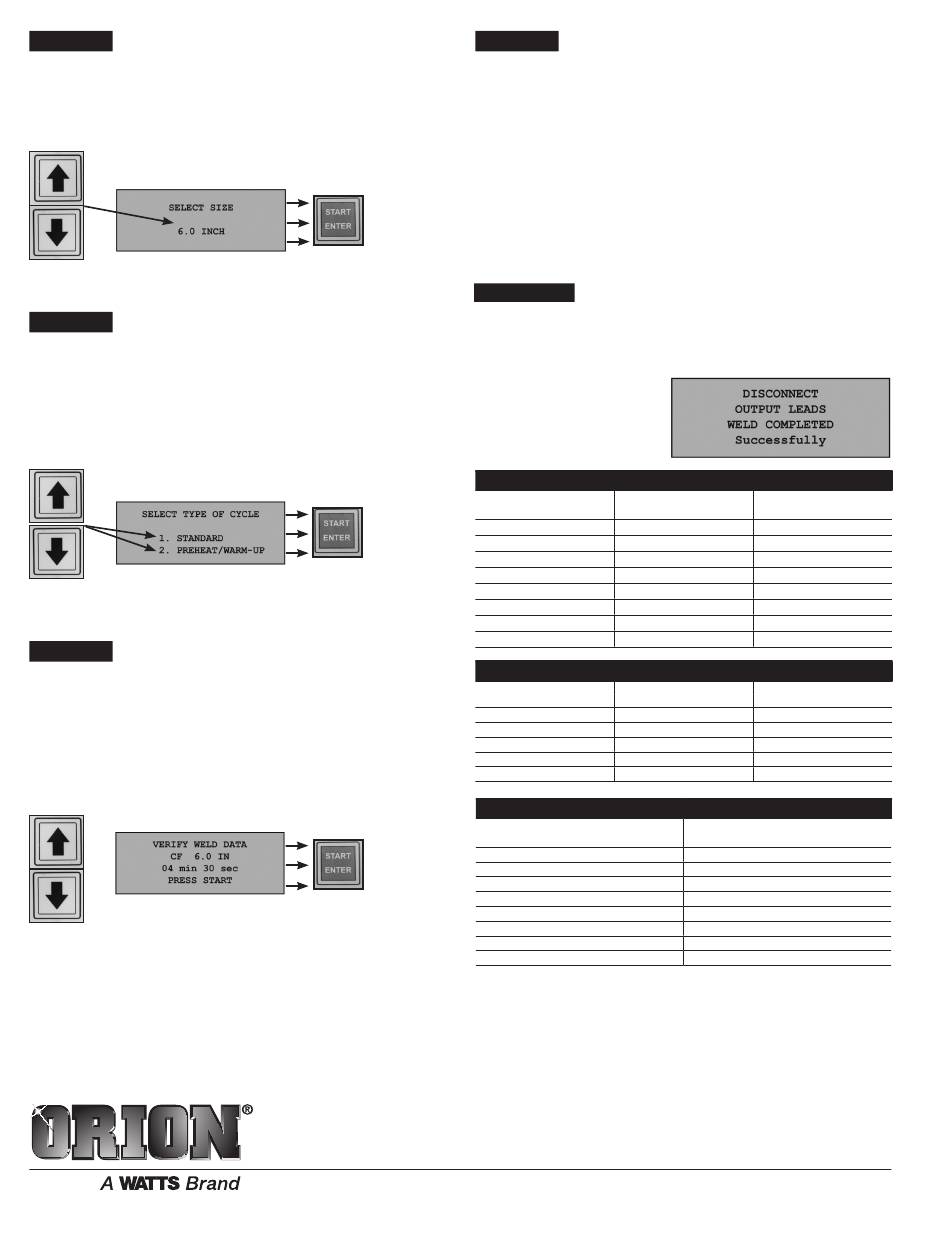

ÉTAPE 6

Sélection de la taille du tuyau

L'unité invite ensuite l'utilisateur à sélectionner la taille du joint à fusionner.

Faites défiler l'écran vers le haut ou le bas pour sélectionner la bonne taille,

puis appuyez sur START pour la sélectionner.

Écran de sélection de la taille de raccord

ÉTAPE 7

Sélection du cycle de chauffage

L'unité demandera si un cycle de préchauffage est nécessaire pour le joint.

Si la fusion doit être effectuée dans une situation où la température des

tuyaux est en dehors de la plage admise, soit 60 à 90 °F (15,5 à 32,2 °C),

contactez le service technique Orion Fittings au (910) 865-7530 avant de

continuer. Toutes les autres fusions doivent être effectuées en utilisant le cycle

STANDARD, qui est sélectionné en appuyant sur le bouton START.

Écran de sélection du type de cycle de fusion

ÉTAPE 8

Vérification des paramètres de soudage

L'écran affichera « VERIFY WELDING PARAMETERS » (Vérifier les paramètres

de soudage) et un bip sonore retentira pour indiquer que l'unité de fusion

est prête à souder. Vérifiez que les données de soudage affichées à l'écran

correspondent au joint à fusionner. Si les données ne sont pas correctes,

appuyez sur le bouton STOP/BACK pour revenir aux options de menu et

corriger les paramètres de fusion. Lorsque les paramètres ont été vérifiés,

appuyez sur START pour commencer le soudage par fusion.

Écran de sélection du type de cycle de fusion

Garantie : Nos produits sont soigneusement inspectés à l'égard de défauts de fabrication. Cependant, il n'est pas toujours possible de détecter les défauts dissimulés. Nos produits sont garantis unique-

ment pour un remplacement sans frais en cas de défauts de fabrication dans un délai d'un an à compter de la date de livraison sur le site où ils doivent être utilisés, ou installés, et uniquement si nous

avons eu l'occasion d'inspecter le produit supposé être défectueux, l'installation ou l'utilisation de celui-ci.

AUCUNE GARANTIE N'EST FOURNIE CONTRE QUELCONQUES FRAIS DE RETRAIT, RÉINSTALLATION OU AUTRES DOMMAGES ACCESSOIRES DÉCOULANT D'UN DÉFAUT QUELCONQUE. LES

GARANTIES INDIQUÉES CI-DESSUS SONT LES SEULES GARANTIES FOURNIES ET REMPLACENT TOUTES LES AUTRES GARANTIES, EXPRESSES OU IMPLICITES, NOTAMMENT TOUTE GARANTIE

DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN BUT PARTICULIER.

IS-OR-RIONFUSE CF 1810

ÉTAPE 9

Réussite du soudage

Après avoir appuyé sur START, le Rionfuser commence le soudage. Lorsque

le cycle de soudage est terminé, un autre bip sonore se fait entendre pour

indiquer que le soudage par fusion est terminé. Si les bips sont égaux et

constants, le joint a été correctement réalisé. Si les bips sont irréguliers,

cela indique qu'une erreur s'est produite durant le cycle de fusion (si un

code d'erreur s'affiche durant la fusion, contactez votre représentant Orion

pour obtenir des informations de dépannage). Lorsque le joint est terminé,

les câbles peuvent être retirés et le processus peut être répété pour le joint

suivant.

Si vous souhaitez télécharger les données des fusions effectuées, consultez le

document IS-OR-RF-3000LE-DataDownload pour obtenir des instructions.

AV IS

Lors des fusions subséquentes, veillez à ne pas appliquer de pression sur

les joints nouvellement fusionnés avant qu'ils ne refroidissent à température

ambiante, soit environ 20 minutes. Les tuyaux de plus grande taille peuvent

prendre plus longtemps.

Écran de réussite

du soudage

ACCOUPLEMENT RIONFUSE CF EN POLYPROPYLÈNE

Taille du tuyau

po (cm)

1 -

⁄

(3,80)

2 (5,08)

3 (7,62)

4 (10,16)

6 (15,24)

8 (20,32)

10 (25,4)

12 (30,48)

ACCOUPLEMENT RIONFUSE CF EN PVDF

Taille du tuyau

po (cm)

1 -

⁄

(3,80)

2 (5,08)

3 (7,62)

4 (10,16)

6 (15,24)

JOINTS MULTIPLES RIONFUSE CF

Taille du tuyau

po (cm)

1 -

⁄

(3,80)

2 (5,08)

3 (7,62)

4 (10,16)

6 (15,24)

8 (20,32)

10 (25,4)

12 (30,48)

É.-U. : Téléphone : (800) 334-6259 • OrionFittings.com

Canada : Téléphone : (905) 332-4090 • Télécopieur : (905) 332-7068 • OrionFittings.ca

Amérique latine : Téléphone : (52) 81-1001-8600 • OrionFittings.com

Temps de fusion

Courant de fusion

min.

ampères
