4.5 Réglage du mode PARALLEL
1. Appuyez sur les touches de sélection du mode de fonctionnement (touches 14 et 15
enfoncées) pour activer le mode PARALLÈLE. En mode PARALLÈLE, CH2 est
désactivé et la commande fonctionne via les régulateurs de tension et de courant
de CH1. Le courant de sortie sur CH1 est doublé.
Utilisez le régulateur de tension CH1 [6] pour régler la valeur de tension souhaitée.
2.
Tournez la commande de courant CH2 [13] dans le sens des aiguilles d'une montre pour
3.
régler le courant de sortie maximum, puis utilisez la commande de courant CH1 [4] pour
régler la valeur de sortie de courant souhaitée. (voir aussi Réglage du courant de sortie
de CH1 et CH2).
Connecter le circuit à alimenter aux prises de sortie CH1 "+" [22] et "-" [21] pour obtenir
4.
le double du courant de sortie.
4.5.1 Fonctionnement en tant qu'unité d'alimentation en courant continu bipolaire
1. Pour un fonctionnement en tant qu'alimentation DC bipolaire avec une masse commune,
activez le mode parallèle et connectez les prises de sortie CH2 "+" [19] à la prise de
sortie de masse "GND" [20]. CH1 "+" [22] est maintenant la sortie négative. La sortie
positive est dirigée depuis CH2 "+" via le GND. CH2 "-" [18] reste la sortie négative.

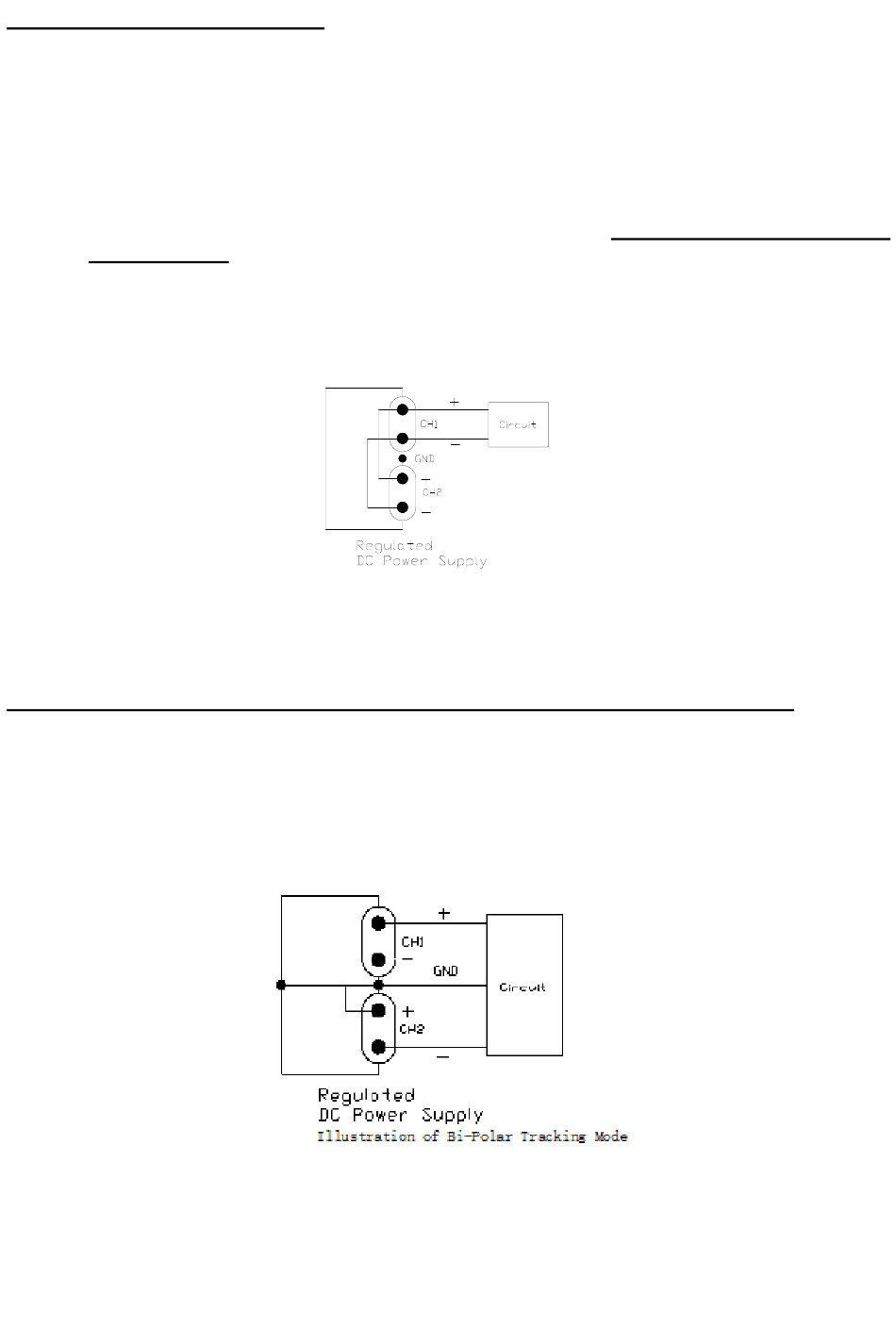

Illustration of Parallel Tracking Mode
