Porte-galets

En principe, les porte-galets ne peuvent être utilisés que par jeu. Ils ne sont pas in-
terchangeables entre différents jeux. C'est pour cette raison que le numéro de série
du jeu est gravé sur le dos du porte-galet, par example K69. Bien que les trois porte-
galets d'un même jeu soient identiques entre eux, ils sont numérotés 1, 2 ou 3 pour
permettre de les distinguer aisément une fois que les galets sont montés. Dans ce
cas, en effet, les numéros de ces derniers ne sont plus visibles.
La gamme d'utilisation des porte-galets est indiquée dans le Tableau des porte-galets
RA16.
Repérage du porte-galet
Numérotation
Les références des porte-galets sont gravées sur la face avant p.ex:
RA 16 – 1 – 2,0
signifie:
RA 16 adapté pour tête RAR 16
1 gamme des diemètres possibles
2,0 angle d'hélice en degré d'angle
Les galets sont également repérés par des chiffres gravés 1-2-3 pour permettre leur
montage ans le bon ordre. Ce marquage est complété par un repérage du jeu p.
ex: K 69.
Seuls les jeux de porte-galets portant le même repérage peuvent être utilisés en-
semble. Sur les porte-galets des séries précédentes, la gamme des diamètres était
indiquée par une lettre.
Les porte-galets pour filetage à gauche sont repérés par la lettre «L»,
p. ex. RA16-1L-2,0.
Repérage du jeu
Porte-galets
Tableau des porte-galets
RA16:
 voir la page 22
Figure:

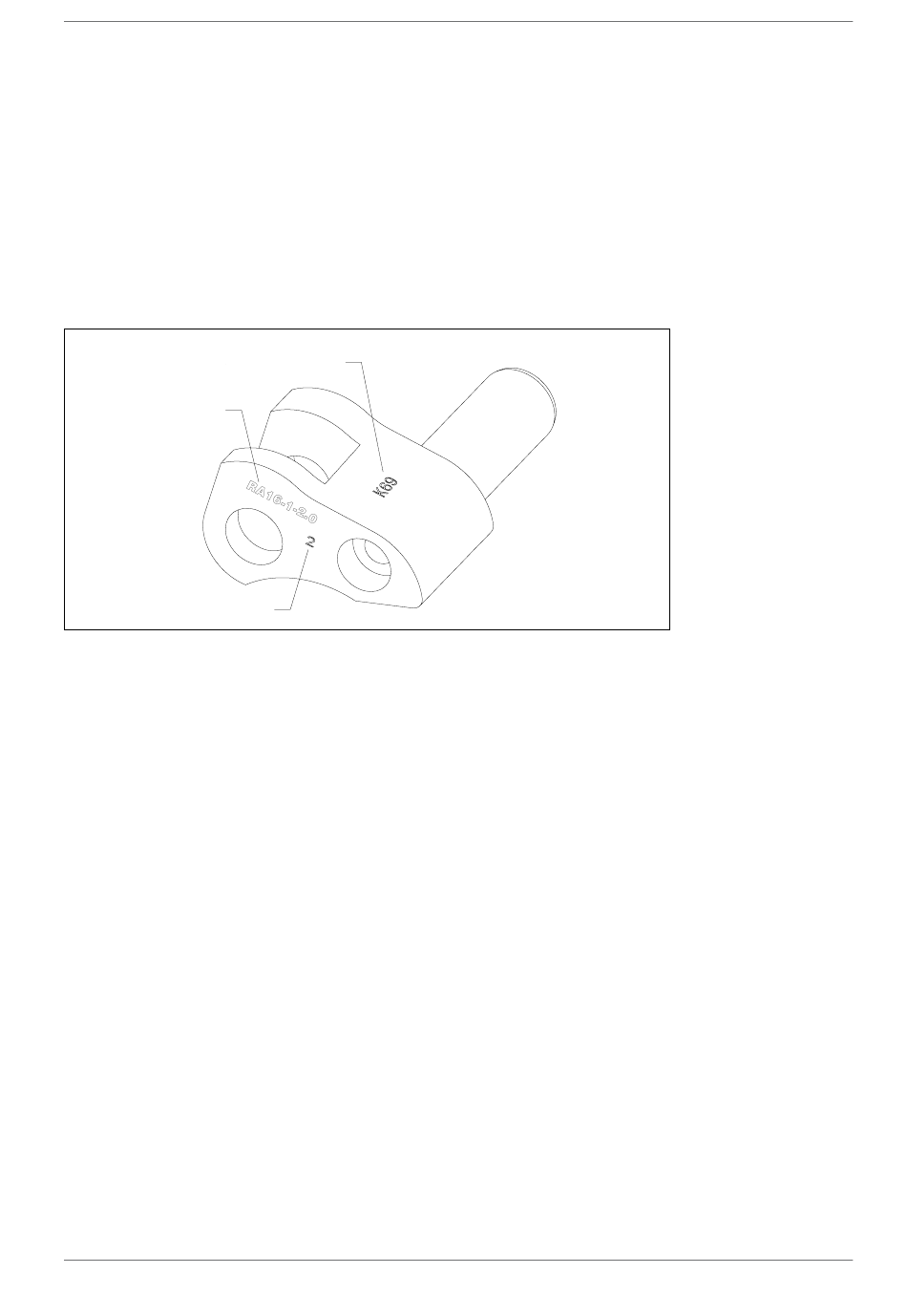

Repérage des porte-galets
