Ne pas le placer au-dessus d'une source de chaleur
(radiateur, insert...) ni sur un mur derrière lequel se trouve
une cheminée.
Ne pas le placer sous l'in uence du rayonnement solaire ou
d'un éclairage de puissance.
Monter la sonde à 1,50m du sol et à au moins 50cm d'un mur
voisin. Isoler l'extrémité de la gaine électrique d'installation
côté appareil pour éviter tout courant d'air pouvant in uer
sur la mesure.
Pour transmettre à la chaudière une demande
d'ambiance d'au moins 1 circuit de chau age,
paramétrer le paramètre 219 = 1 et raccorder la
sortie alarme sur l'entrée thermostat d'ambiance
de la chaudière.
- Ext = Sonde extérieure
Positionner la sonde extérieure sur le mur extérieur le plus
froid du batiment (généralement le mur exposé au nord).
Elle ne doit pas être exposée au soleil matinal.
Monter de préférence la sonde extérieure au milieu de
la façade du batiment ou de la zone de chau e, à 2,5m
minimum au-dessus du sol.
Eviter de placer la sonde extérieure :
• au-dessus de fenêtres, portes, évacuations d'air ou
autres sources de chaleur,
• sous les balcons ou les gouttières.
A n d'éviter les erreurs de mesures dues à une circulation
d'air, isoler l'extrémité de la gaine électrique au niveau de la
sonde.
Ne pas peindre la sonde extérieure.
• Une éventuelle entrée contact ou sortie alarme (voir marquage
sur la carte électronique).
- Contact = entrée TOR ou entrée contact sec libre de
potentiel. Cette entrée est active si le contact est ouvert (non
passant). Le rôle du contact doit être dé ni par le PAR.204
(par exemple utilisée pour la priorité eau chaude sanitaire).
-Alarme = sortie TOR ou sortie contact sec. Le rôle du contact
doit être dé ni par le PAR.219.
3.4.5 - Utilisation de la fonction «déduction de
la température extérieure»
La fonction « déduction de la température extérieure »
(PAR.209 = oui) permet de ne pas raccorder de sonde extérieure
au Thorix EVOLUTION lorsque la chaudière dispose d'une
sonde extérieure et d'une loi d'eau. Thorix EVOLUTION
mesure la température délivrée par la chaudière et en déduit la
température extérieure. Cette température est alors utilisée par
Thorix EVOLUTION comme si elle provenait de sa propre sonde
extérieure.
Cette fonction utilise les 2 sondes Tchaud et Tretour, il est donc
nécessaire de les activer (PAR.229 = oui).
12
La fonction « assistance au dégivrage pompe à chaleur »
(PAR.264 = oui) utilise les 2 sondes Tchaud et Tretour, il est donc
nécessaire de les activer (PAR.229 = oui).
Cette fonction ne peut être activée que s'il y a présence
d'un plancher en circuit 2 (circuit mélangé) non contrôlé par
robinets thermostatiques ou tout autre contrôle externe mais
obligatoirement contrôlé par thermostat d'ambiance ou par
sonde d'ambiance. Soit la con guration suivante du circuit 2
PLANCHER
PLANCHER
électrique de la chaudière à partir du limiteur de
température plancher coupant à 65°C
surchau e dans le plancher, il est obligatoire de
contôler l'alimentation électrique de la chaudière
à partir du limiteur de température plancher
du Thorix EVOLUTION (voir raccordement ci-
dessous) :
T
EVOLUTION 1C
-
HORIX
NOTICE
3.4.6 - Utilisation de la fonction «assistance au
dégivrage pompe à chaleur»
ET
C - 2
OU
ET
C -2
3.4.7 - Alimentation chaudière devant être
contrôlée par l'aquastat de sécurité à 65°C
dans le cas d'une application plancher
chau ant en circuit n°2
Avec un circuit radiateurs en circuit n°2,
il ne faut pas contrôler l'alimentation

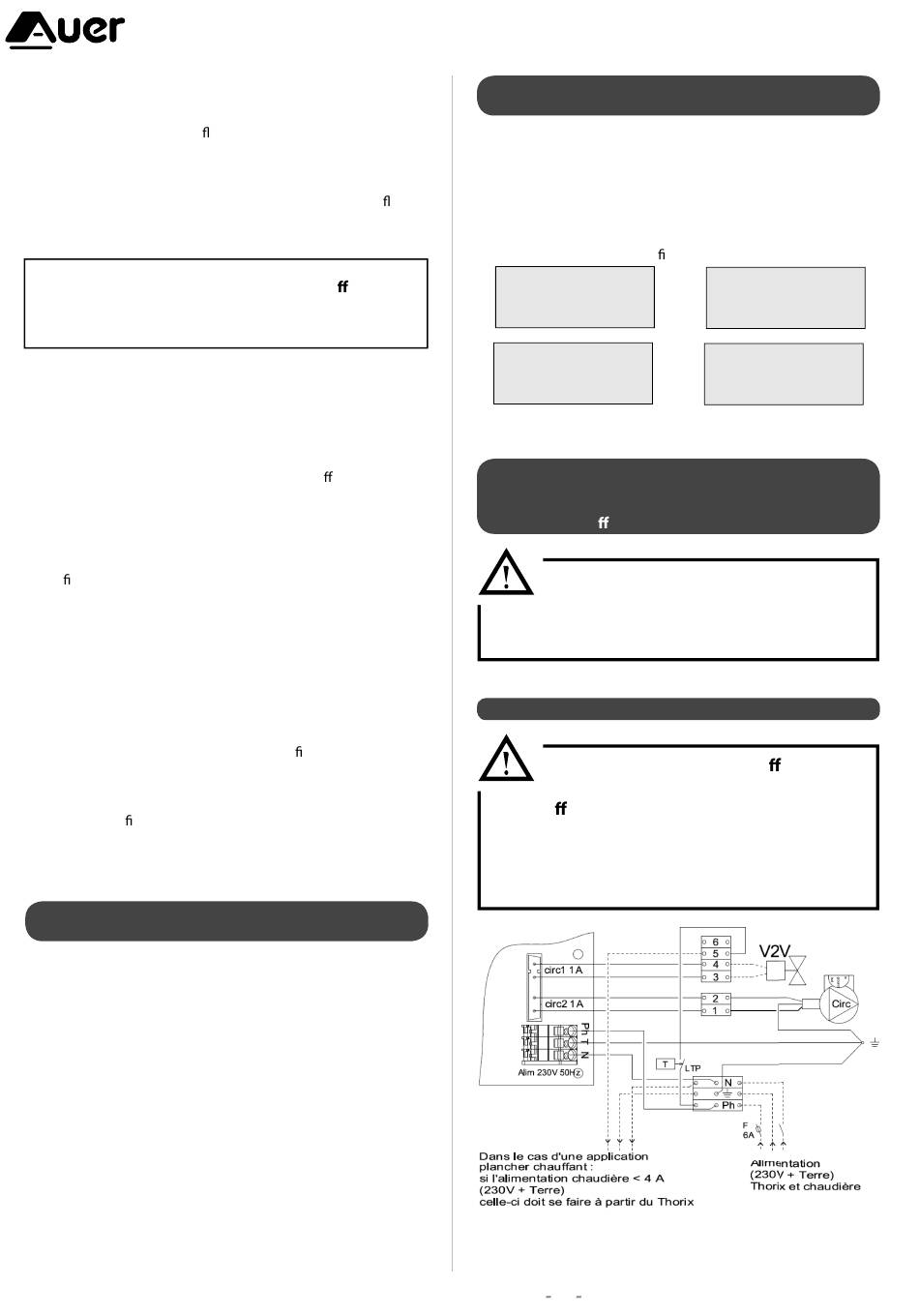

3.4.7.1 - Chaudière avec alimentation < 4A
Avec un circuit plancher chau ant en
circuit n°2 pour éviter tout risque de
-
SONDE
A- 2
T HERMOST AT
A-2
