Funzionamento
Modalità di riscaldamento
Modalità operativa
Modalità di sicurezza
Modalità di riscaldamento
In presenza di un fabbisogno di calore
da parte dell'impianto, si accende
innanzi tutto il riscaldamento dell'asta
dell'ugello.
Al raggiungimento della temperatura di
preriscaldamento del gasolio, un
termostato
nel riscaldamento dell'asta dell'ugello
abilita l'esecuzione del programma. Il
tempo di riscaldamento con avviamento
a freddo è di 2 minuti.
Avviamento del bruciatore
- Il motore del ventilatore si avvia e
l'accensione si inserisce.
- Preventilazione con serranda aria
aperta (la serranda aria è chiusa
solamente a bruciatore spento).
- L'elettrovalvola 6 si apre, regolazione
della pressione tramite regolatore di
carico parziale 5.
- Formazione della fiamma.
- L'accensione si spegne.

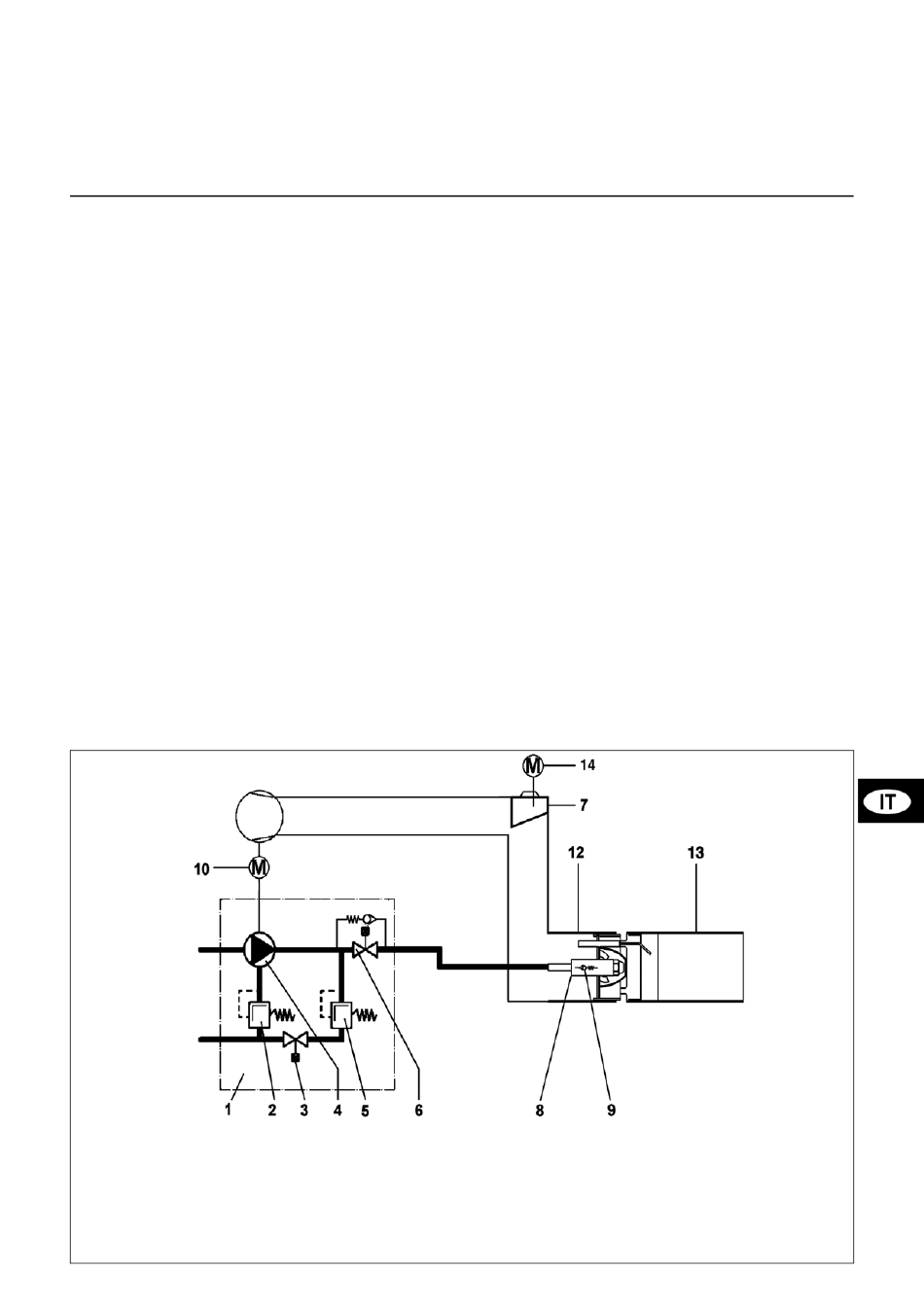

Schema di principio
1 Pompa gasolio del bruciatore a due
stadi - completa
2 Regolatore di pressione gasolio,
pieno carico (104)
3 Elettrovalvola - pieno carico (Y2)
4 Pompa di mandata del gasolio (102)
Bruciatore in esercizio, regolazione
tra carico parziale e pieno carico
Il bruciatore funziona con un ugello e
due pressioni per il pieno carico e il
carico parziale.
All'interno della pompa le due pressioni
vengono regolate da due specifici
regolatori in modo da essere
indipendenti l'una dall'altra. Se richiesto
dal regolatore della caldaia, il bruciatore
esegue la commutazione, con un ritardo
di circa 60 secondi, dal carico parziale al
pieno carico.
- La serranda dell'aria 14 viene portata
dall'apposito attuatore in posizione di
pieno carico.
- In una posizione regolabile tramite una
camma, la valvola elettromagnetica 3
si chiude, il regolatore di pressione di
carico parziale 5 si disattiva e il
regolatore di pressione di pieno carico
2 assume la funzione di regolazione
della pressione.
- La serranda dell'aria si riporta in
posizione di pieno carico ; ora il
funzionamento è a pieno carico.
5 Regolatore di pressione gasolio,
carico parziale (104)
6 Elettrovalvola con bypass per
chiusura ugello, carico parziale (Y1)
7 Serbatoio di dosaggio aria
linearizzato (103)
8 Asta dell'ugello riscaldata (E4)
05/2007 - Art. Nr. 13 022 835A
Modalità di sicurezza
Un blocco per malfunzionamento si
verifica:
- in presenza di un segnale di fiamma
durante la preventilazione
(monitoraggio luce estranea)
- quando, all'avviamento (abilitazione
combustibile), dopo 10 secondi
(tempo di sicurezza) non si è formata
nessuna fiamma
- quando, durante il funzionamento, la
fiamma si spegne e non si riforma
nonostante il tentativo di riaccenderla.
Il blocco per malfunzionamento viene
segnalato dall'accensione della relativa
spia e, una volta eliminata la causa, può
essere sbloccato premendo il pulsante
di sblocco.
Per ulteriori informazioni, vedere la
descrizione del programmatore del
bruciatore.
9 Valvola a membrana per chiusura
dell'ugello
10 Motore del bruciatore (M1)
12 Boccaglio del bruciatore
13 Tubo di fiamma
14 Attuatore elettrico della serranda
dell'aria (Y10)
