Données techniques
TerraCompact
8 à 17 / 8 à 17 PC

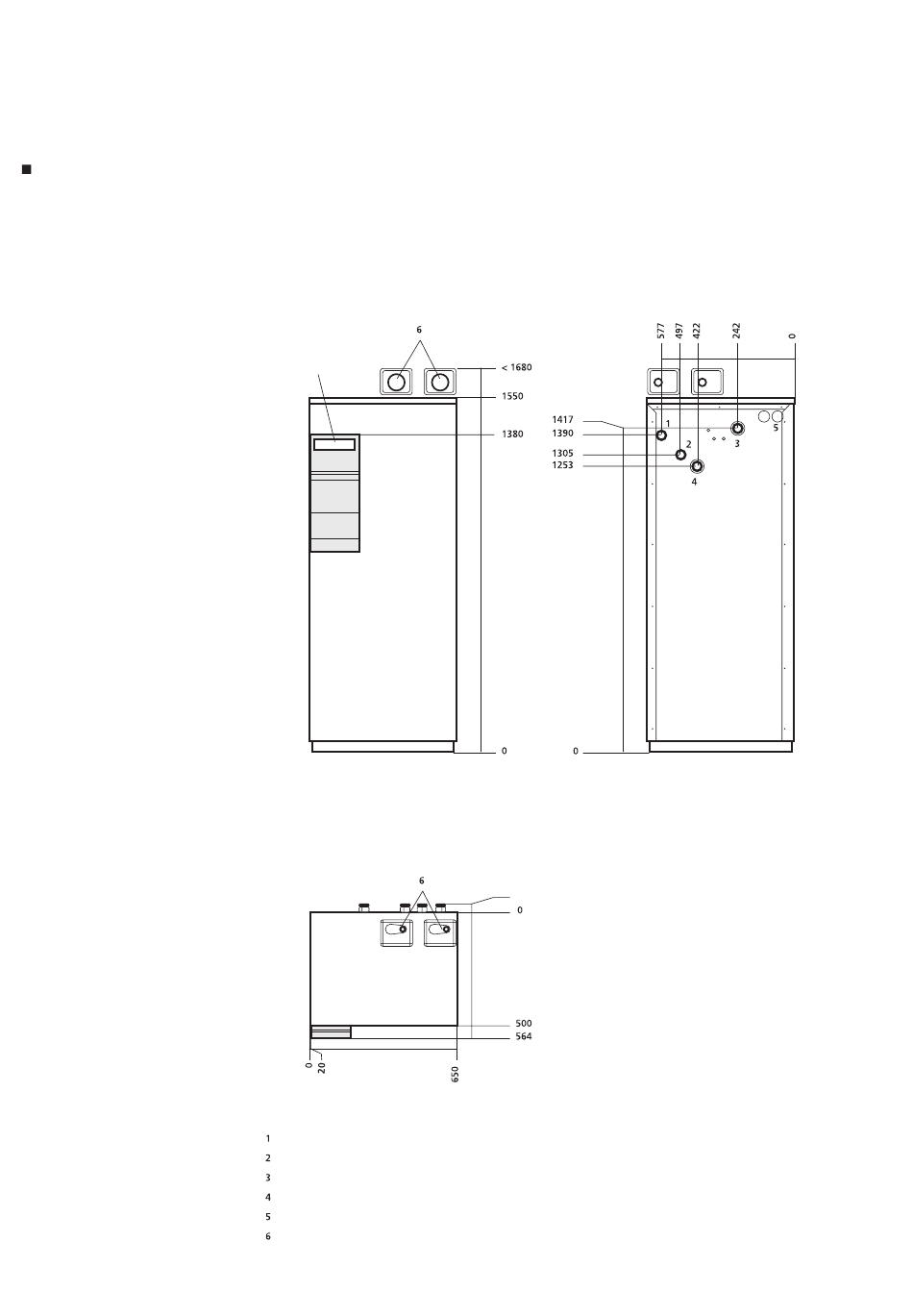

Plan avec cotes

Vue de face
Dispositif de
commande
Vue de dessus
Sortie d'eau chaude (Aller) M 1¼", DIN ISO 228 (TC 8 : M 1")
Entrée d'eau chaude (Retour) M1¼", DIN ISO 228 (TC 8 : M 1")
Entrée source de chaleur M1¼", DIN ISO 228 ( TC 8 : M 1")
Sortie source de chaleur M1¼", DIN ISO 228 (TC 8 : M 1")
Entrée câbles / sondes
Dispositif de sécurité
env. 50
46
Vue arrière
