la pose droite ou étirée
des flexibles n'est pas
autorisée !
montage des raccords hydrauliques
1) nous conseillons de monter un filtre (tamis
1 mm) sur le raccordement de l'entrée de la
source de chaleur (retour).
2) Brancher les conduites fixes du circuit de chauf-
fage et de la source de chaleur avec les raccords
correspondants situés à l'arrière de l'appareil.
utiliser des dispositifs antivibrations.
les dispositifs antivibrations sont fournis. Ils doivent
être installés pour éviter le transfert des bruits de
structure sur les conduites fixes.

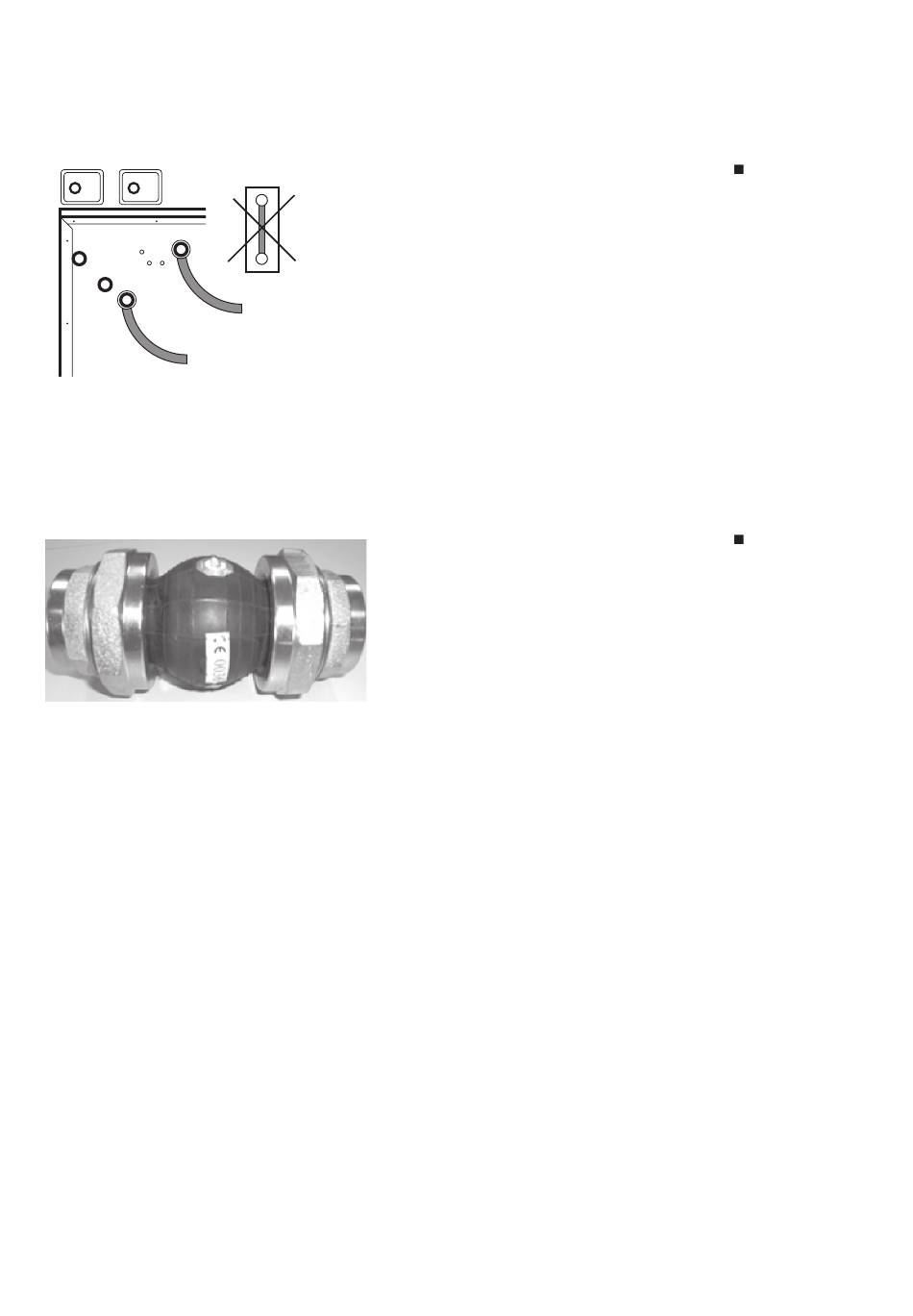

Poser les dispositifs antivibrations en quart de cercle
comme indiqué sur le croquis.
les dispositifs antivibrations avec les marques
rouges sont pour le circuit de chauffage.
Vous devez effectuer le raccordement aux conduites
fixes avec les compensateurs fournis :
les compensateurs servent aussi de dispositifs
antivibrations. les compensateurs se trouvent dans
le paquet additionnel.
Procéder comme suit :
1) nous conseillons de monter un filtre (tamis
1 mm) sur le raccordement de l'entrée de la
source de chaleur (retour).
2) Visser les compensateurs à la main sur les
raccordements de l'appareil, jusqu'à ce qu'ils
reposent contre la butée d'étanchéité en
caoutchouc.
3) Visser les compensateurs à la main sur les con-
duites fixes du circuit de chauffage et de la
source de chaleur, jusqu'à ce qu'ils reposent
contre la butée d'étanchéité en caoutchouc.
4) Serrer toutes les connexions d'un ou deux tours
avec un outil approprié (ex : pince à tubes),
pour obtenir l'étanchéité.
ne pas serrer trop fort. le caoutchouc des
compensateurs ne doit pas se tordre (torsion).
a défaut, des dysfonctionnements ou de graves
dommages à l'appareil pourraient survenir.
13
TerraCompact
6 - 17 kW
