Montage et câblage du capteur
Février 2020
3. Pour un transmetteur en aluminium, positionner et fixer le support de montage du
3.2.2
Montage du transmetteur sur un tube support
Conditions préalables
•
S'assurer que le tube support dépasse d'au moins 305 mm de la base rigide et que son
diamètre est inférieur ou égal à 51 mm.
•
S'assurer d'avoir les outils nécessaires ainsi que le kit de montage sur tube support
fourni avec le transmetteur.
Procédure
Pour les installations sur tube support, fixer la pièce de montage de l'étrier au tube
support.
14
transmetteur au support de montage fixé au mur ou au tube support.

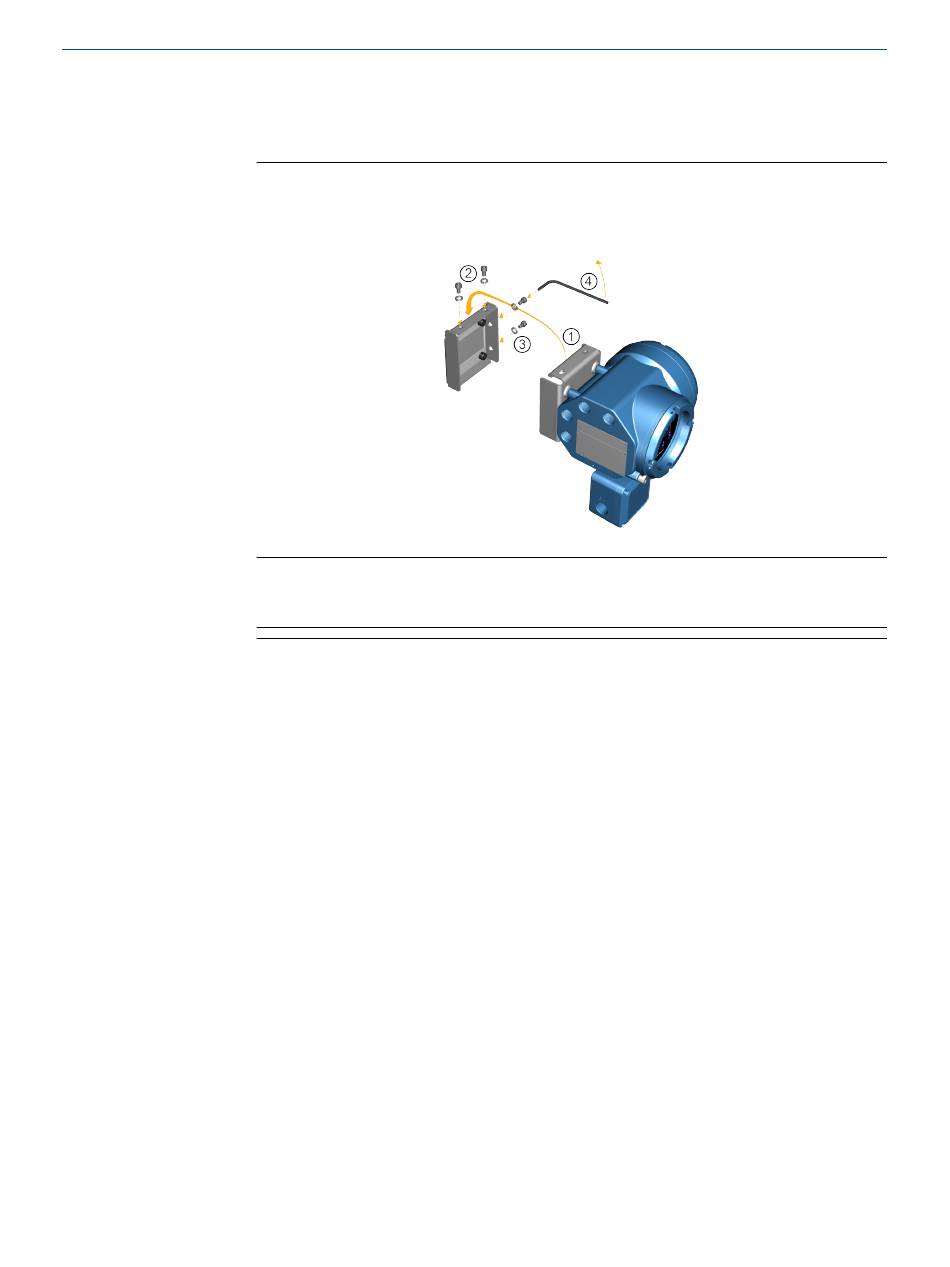

Illustration 3-5 : Installation et fixation d'un transmetteur en aluminium sur le
support de montage
Conseil
Pour s'assurer que les orifices du support de montage sont alignés, insérer tous les
boulons de fixation dans leurs emplacements avant le serrage.
Transmetteurs Micro Motion 5700 avec F
Manuel d'installation
MMI-20032696
Fieldbus
OUNDATION
