MISE EN ROUTE

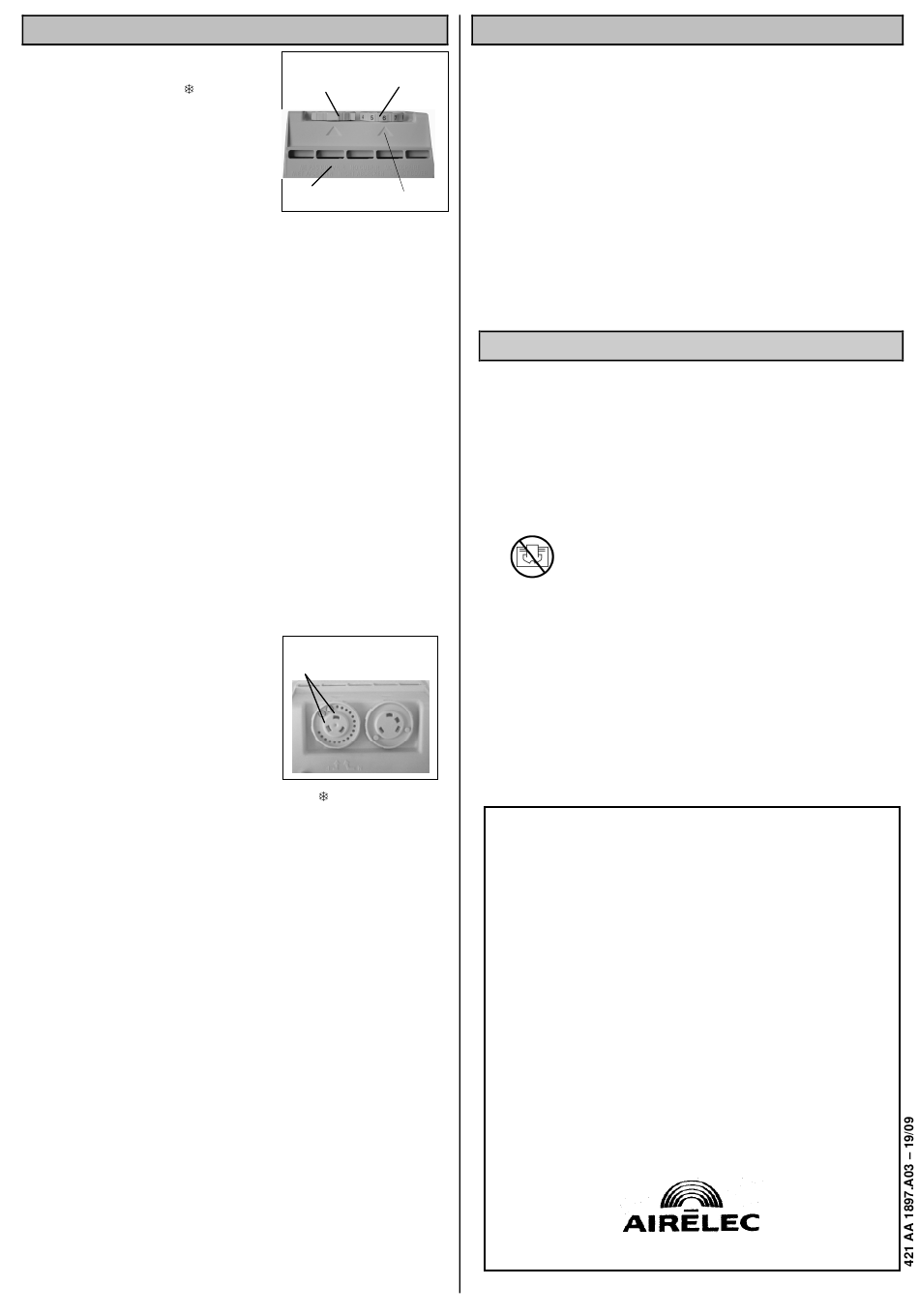

4. Description (Schémas 8 et 9)
4.1 Une
molette
de
thermostat
graduée de Hors-gel «
située sur le boîtier de commande, à
droite de l'appareil.
4.2 Une molette de commutateur
indiquant les différents modes de
fonctionnement.
Arrêt
Programme, Confort, Eco.
4.3 Un voyant témoin de chauffe
servant d'index.
4.4 Un capot de protection opaque.
5. Utilisation du commutateur de mode local (Schéma 8)
Celui-ci n'a pas d'influence sur les autres appareils. Il n'a d'effet
que sur l'appareil concerné (installation programmée par fil pilote
ou courants porteurs).
5.1 Position « PROG »
Si l'appareil n'est pas relié à un dispositif de programmation:
•
la température sera celle réglée par la molette du thermostat.
Si l'appareil est relié à un dispositif de programmation : la
•
température de consigne sera fonction de celle réglée sur la
molette de thermostat et des signaux transmis par le dispositif
de programmation.
5.2 Position « CONFORT »
La température de consigne sera celle réglée par la molette du
exception
faite
thermostat,
chauffage et Hors-gel transmis par le dispositif de
programmation.
5.3 Position « ECO »
La température de consigne sera celle réglée par la molette du
thermostat moins 3.5° C ± 0,5, exception faite pour les
signaux Arrêt chauffage et Hors-gel transmis par le
dispositif de programmation.
5.4 Position « ARRET CHAUFFAGE »
Mise en veille de la fonction chauffage.
6. Limitation ou blocage de la course de la molette de
thermostat (Schéma 9).
6.1 Limitation à une température
maximum :
Couper et ôter l'un des 2 pions à
•
l'aide d'une pince.
Tourner la molette précisément
•
sur l'index maximum désiré.
Enfoncer le pion dans le trou
•
indiqué par le repère «M».
Ramener la molette vers la position « » : celle-ci doit
•
tourner librement.
6.2 Limitation de la course entre deux index :
Procéder comme au paragraphe précédent pour la consigne
•
maximum.
e
Couper et ôter le 2
pion.
•
Tourner la molette précisément sur l'index minimum désiré.
•
Enfoncer le pion dans le trou situé à gauche du repère « F».
•
La molette doit tourner librement entre les deux butées.
•
6.3 Blocage de la rotation sur un index :
Tourner la molette précisément sur l'index désiré.
•
Couper et ôter l'un des pions.
•
Enfoncer le pion dans le trou indiqué par le repère « F ».
•
La molette doit être immobilisée.
•
7. Etalonnage
Pour avoir un réglage parfait :
Utiliser un thermomètre en le plaçant au centre de la pièce à
•
1.20 m du sol (portes et fenêtres fermées).
Amener la molette du commutateur en position « Conf ».
•
Mettre la molette de thermostat en position maximum.
•
Dès que la température ambiante souhaitée est atteinte par
•
le thermomètre (exemple 20° C), ramener lentement la molette de
thermostat jusqu'à l'extinction du témoin de chauffe.
Une fois réglé, le thermostat maintient automatiquement cette
température dans la pièce en enclenchant et en coupant
successivement le chauffage de l'appareil.
Pour assurer un fonctionnement régulier de l'ensemble des
appareils de chauffage dans une même pièce, vérifier que le
réglage des thermostats des différents appareils soit identique.
Schéma 8
Molette de
commutateur
» à « 9 »,
chauffage,
Capot
Voyant de chauffe
pour
les
signaux
Schéma 9
Pions détachables
F
M
DÉPOSE DU CONVECTEUR
RAPPEL : Toutes les interventions sur nos appareils doivent
Molette de
être effectuées hors tension et par un personnel qualifié et
thermostat
agréé. Si l'installation de chauffage est programmée par fil
pilote, lors d'une intervention sur ce matériel, couper
l'alimentation de ou des appareils concernés ainsi que du ou
des fils pilotes.
8. Dépose de l'appareil :
Avant d'ôter l'appareil de sa platine, mettre la molette de
•
commutateur en position Arrêt chauffage.
Déverrouiller la platine de fixation à l'aide d'un tournevis en
•
agissant sur les 2 pattes de verrouillage.
Soulever l'appareil verticalement afin qu'il se dégage de sa
•
platine.
Débrancher
•
raccordement mural.
C O N S E I L S P R A T I Q U E S
8.1. Fonctionnement économique
Couper le chauffage de vos appareils (bouton de
•
commande Marche/Arrêt) lorsque vous aérez longuement vos
pièces.
Lors d'une absence prolongée dans une pièce (chambre
•
Arrêt
d'amis) ou dans tout votre logement (vacances) mettre vos
appareils sur la position Hors-gel.
8.2. Sécurité de fonctionnement
Avertissement :
•
Ne pas masquer l'appareil par un meuble ou un rideau, vous
•
en perturberiez le fonctionnement.
Nettoyer et dépoussiérer la façade et la grille d'entrée d'air.
•
Cet appareil n'est pas prévu pour être utilisé par des personnes
(y compris les enfants) dont les capacités physiques,
sensorielles ou mentales sont réduites, ou des personnes
dénuées d'expérience ou de connaissance, sauf si elles ont pu
bénéficier, par l'intermédiaire d'une personne responsable de
leur sécurité, d'une surveillance ou d'instructions préalables
concernant l'utilisation de l'appareil.
Il convient de surveiller les enfants pour s'assurer qu'ils ne
jouent pas avec l'appareil.
La garantie AIRELEC est strictement limitée au remplacement
gratuit ou à la réparation en usine de la pièce ou des pièces
reconnues défectueuses.
AIRELEC garantit ses appareils de chauffage électrique fixes
2 ans contre tout vice de fabrication. Dès que l'accord de
principe est donné par le constructeur pour le retour des pièces,
celles-ci doivent être expédiées franco de port et d'emballage
dans les 15 jours. Les frais de démontage et de remontage ne
peuvent en aucun cas être demandés à titre de dommages et
intérêts pour quelque cause que ce soit. Le constructeur ne
peut en particulier être rendu responsable des conséquences
directes ou indirectes des défectuosités tant sur les personnes
que sur les biens et il est expressément stipulé par ailleurs
que la charge d'installation des appareils ne lui incombe
aucunement. La garantie ne peut pas intervenir si les
appareils ont fait l'objet d'un usage anormal et ont été utilisés
dans des conditions d'emploi autres que celles pour lesquelles
ils ont été construits. Elle ne s'appliquera pas non plus en cas
de détérioration ou accident provenant de négligence ou
défaut d'entretien.
Date et Cachet :
le
câble
d'alimentation
Afin d'éviter une surchauffe, ne pas couvrir
l'appareil de chauffage.
L'avertissement « NE PAS COUVRIR » rappelle ce
risque.
BON DE GARANTIE
109, Boulevard Ney - 75018 PARIS
Tél. : 01.53.06.28.60 - Fax : 01.42.28.77.74
