Instructions d'installation et de fonctionnement | idOil-20
7.
Fonctionnement
Après l'installation et la mise en service, le système d'alarme de séparateur idOil fonctionne
entièrement indépendamment et n'exige pas de surveillance constante.
Les informations d'alarme peuvent être reliées aux systèmes d'automatisation via des
relais.
Toutes les connexions et fonctions du système sont décrites dans la figure ci-dessous et
plus en détails dans les sections suivantes.

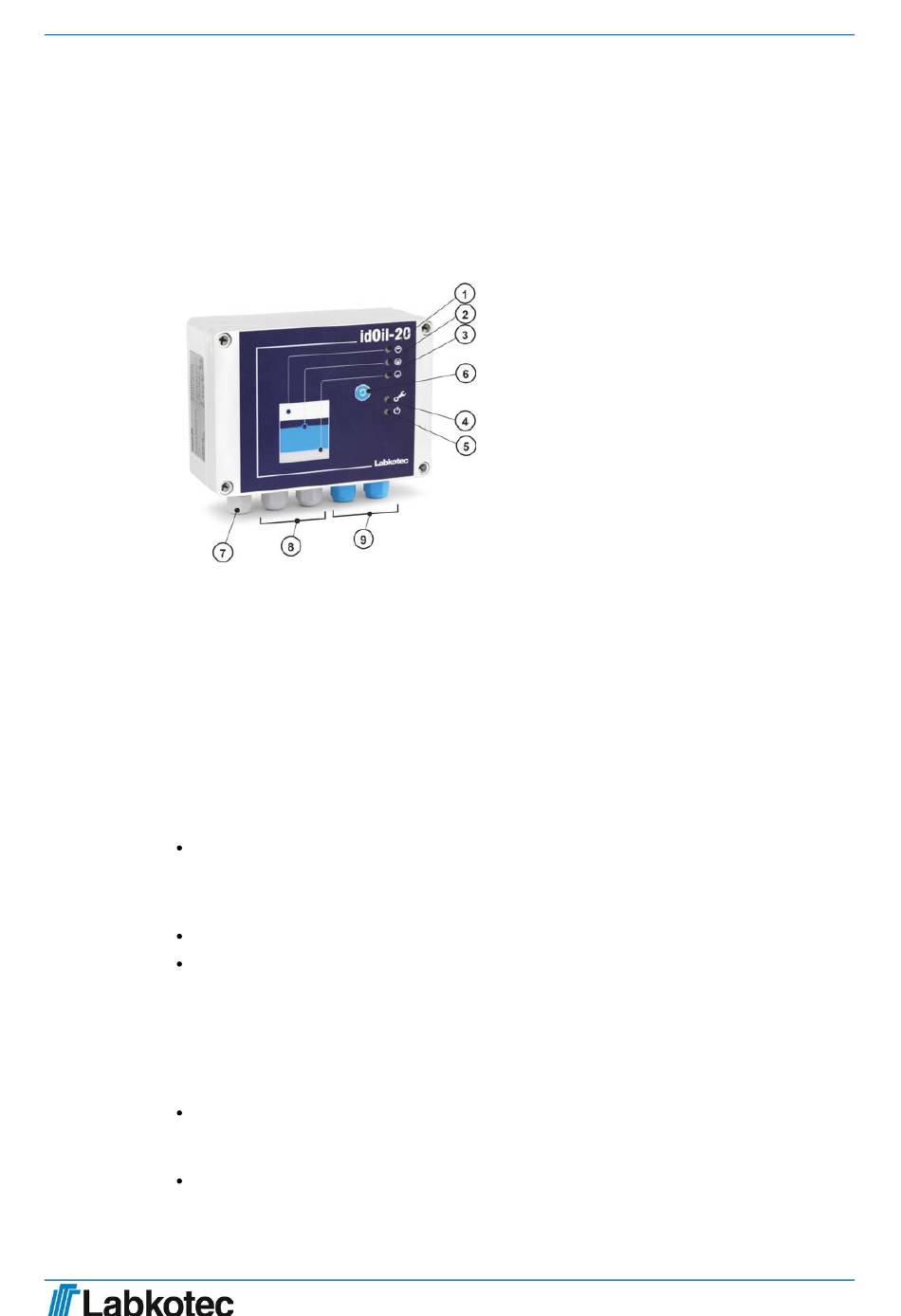

Figure 16. Caractéristiques de l'unité de contrôle IdOil
7.1.
Écran local et alarmes
Écran local
Le dispositif comporte des voyants LED servant à indiquer les alarmes et défaillances.
Alarmes
Dans les situations d'alarme et de défaillance :
Les voyants d'alarme et/ou les situations de défaillance sont allumés.
Après la temporisation d'alarme (10 s) :
La sirène émet une alarme.
Les relais sont commutés en position d'alarme. Le relais 1 est mis hors tension en cas
d'alarme et le relais 2 est mis hors tension en cas de défaillance. Les relais sont de type
sécuritaire, ce qui signifie qu'ils entrent aussi en état d'alarme en cas de perte de la
puissance opérationnelle.
Les alarmes peuvent être divisées en deux groupes : alarmes de niveau et de défaillance.
En cas d'alarme de niveau la sonde dans le séparateur a détecté que le niveau de
liquide surveillé a atteint le seuil d'alarme (niveau de liquide élevé, hydrocarbures ou
boue).
En cas d'alarme de défaillance l'unité de contrôle a détecté une défaillance dans le
circuit de sonde. La surveillance couvre la communication entre l'unité de contrôle et la
sonde ainsi que les court-circuits et ruptures.
1 Voyant d'alarme de sonde de niveau de
liquide élevé
2 Voyant
d'alarme
d'hydrocarbures
3 Voyant d'alarme de sonde de boue
4 Voyant de défaillance
5 Voyant d'alimentation de tension
Bouton de réinitialisation et de test
6
d'alarme
7 Entrée d'alimentation électrique
8 Conduites de sortie de relais 2 pcs
9 Raccordements de sonde 2 pcs (bleu)
