Valentin DPM III xi53 Mode D'emploi page 25

Série DPM III xi
Entrées des signaux
Input I
Figure 12, B
Figure 16
Exemple
10.15

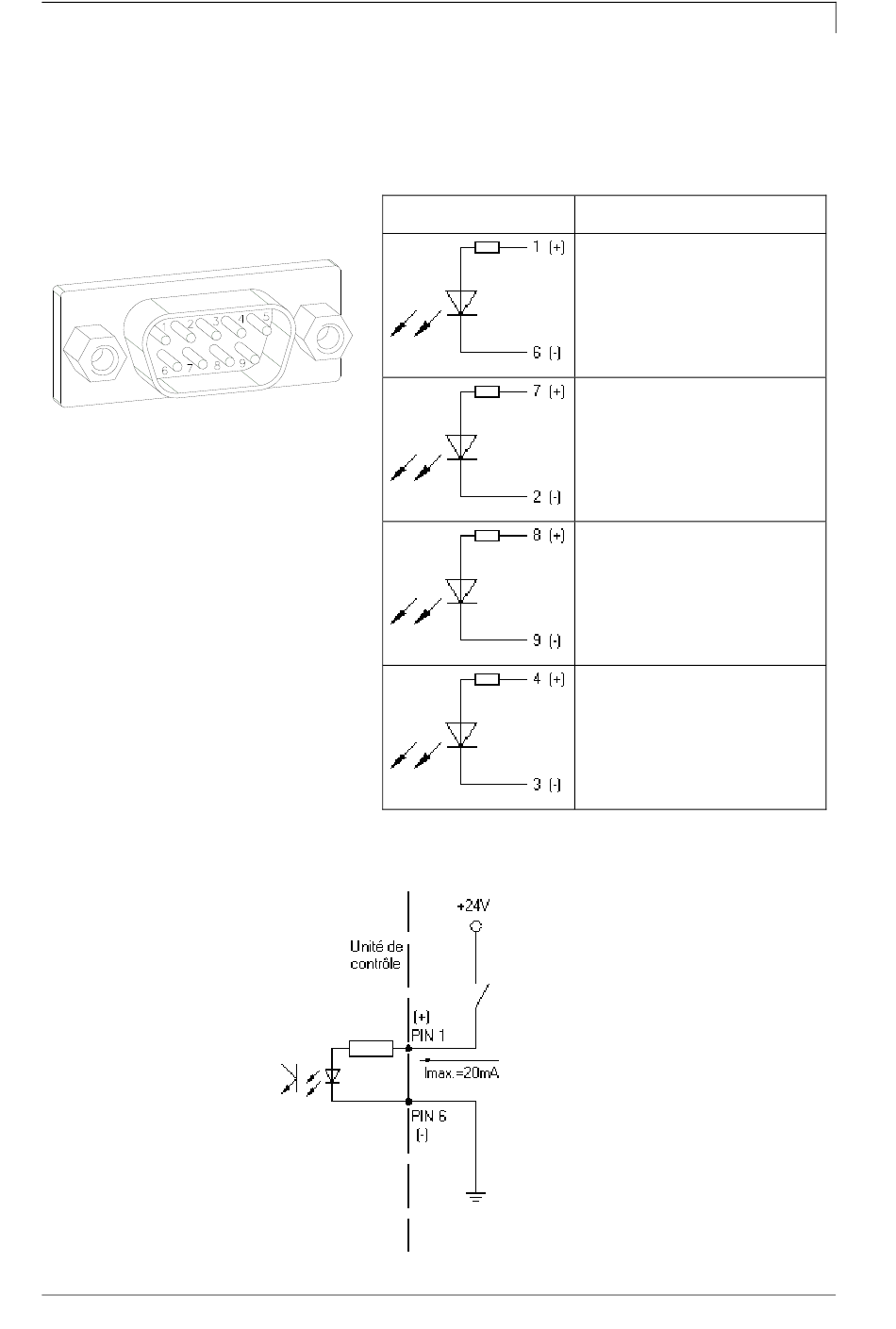

Par les entrées des signaux on peut contrôler l'impression. Les
entrées des signaux à Input I sont galvanique séparées et doivent être
approvisionnées avec une source de tension externe. Le niveau de
signal est activement "HIGH".
PIN (broche)
Connexion d'un commutateur avec l'alimentation de 24V par In 1:
Figure 17
Mode d'emploi
Données techniques
Input I
In 1: Démarrage d'impression
In 2: Hors d'usage
In 3: Remettre le compteur
externe
In 4: Hors d'usage
