11.7.3

Altitude d'installation

Caractéristique
Altitude d'installation max.* :
* Altitude d'installation plus élevée possible sur demande.
11.8 Indice de protection du boîtier
Caractéristique
Protection contre les contacts et contre l'humidité selon
EN IEC 60529
11.9

Capteur de surveillance de la membrane

Cadran (standard)
Contact

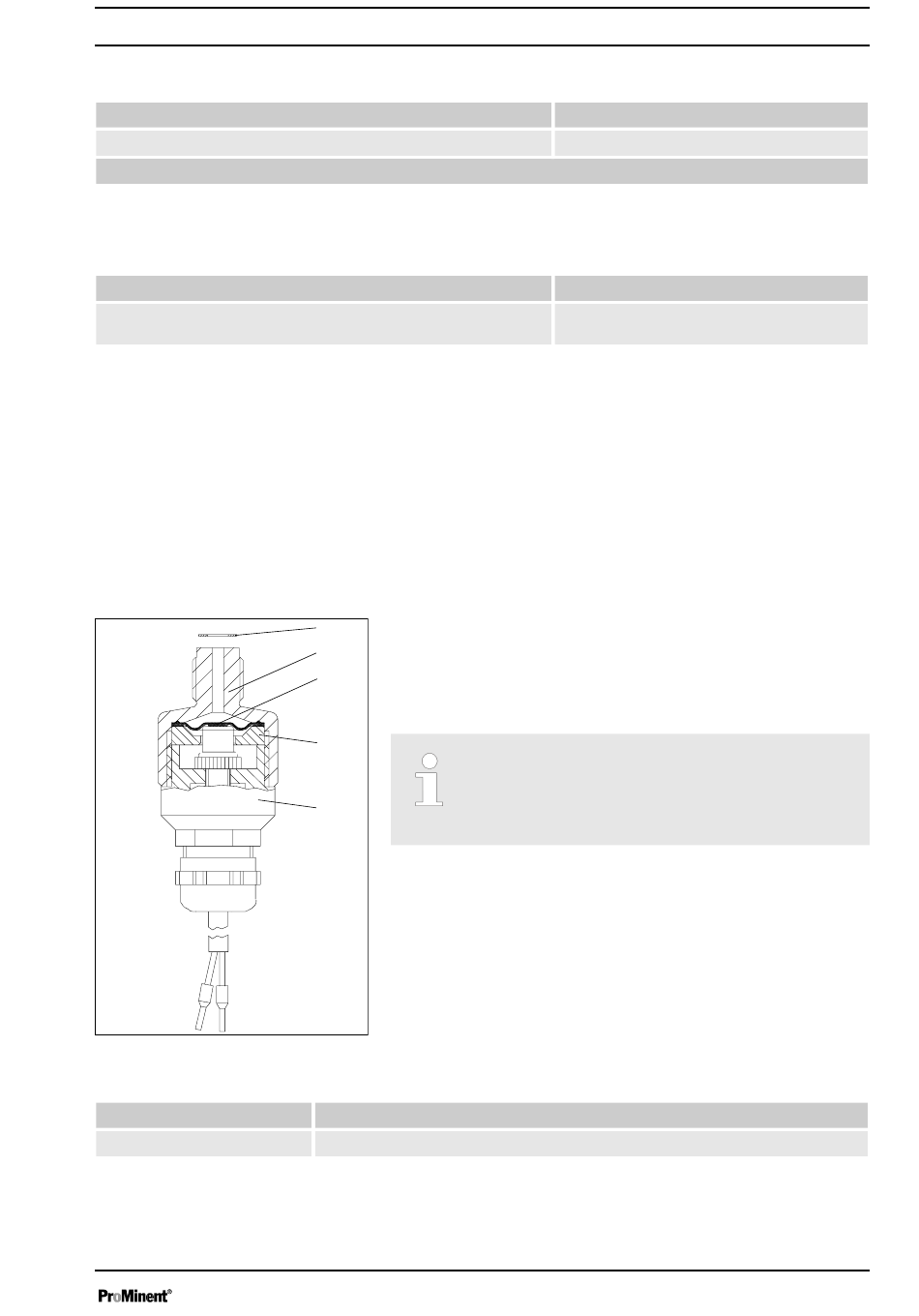

Fig. 29
Tab. 12 : Charge sur contact, max.
Pour tension
30 V DC
La contrepression requise pour le déclenchement sûr du capteur de sur‐
veillance de la membrane doit être ≧ 3 bar par rapport à la pression du
processus.
Pour têtes de dosage en acier inoxydable. Manomètre avec zones rouge/
vert.
1 Joint
1
2 Partie supérieure
2
3 Membrane de séparation
4 Plaque
3
5 Corps
Le contact est un contact à ouverture. Le contact est un contact sec.
4
–
5
–
INFO : Installer le capteur conformément au chapitre « Installation, élec‐
trique ». Observer la documentation du capteur.
Intensité, max.
1 A
Caractéristiques techniques
Valeur
1000 m ASL
Valeur
IP 55
Pour des raisons de sécurité, l'application d'une
basse tension de protection est conseillée, par ex.
selon la norme EN 60335-1 (SELV).
Le câble peut être raccordé avec une polarité quel‐
conque.
