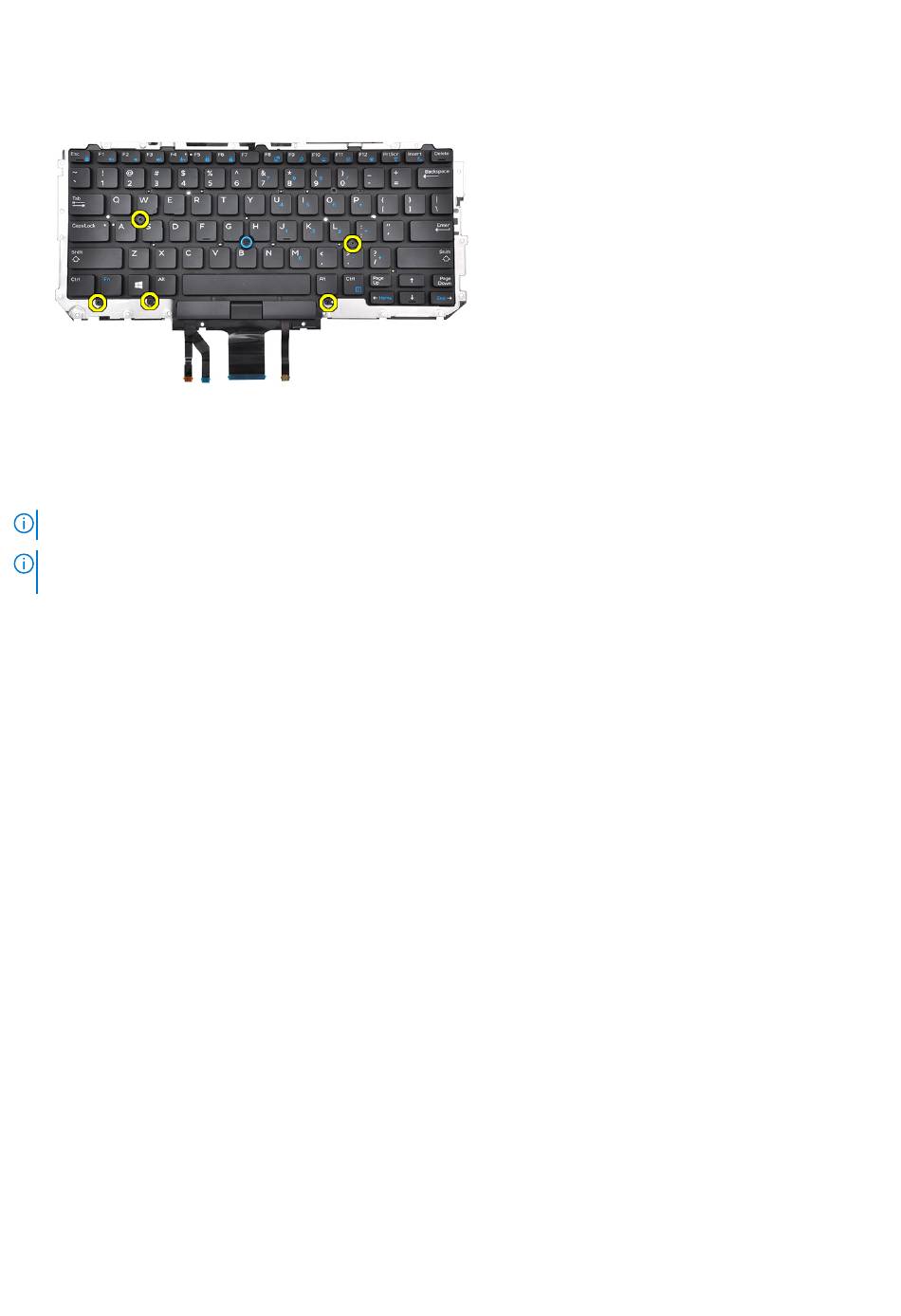

2. Serrez les cinq vis M2,0x2,0 qui fixent le clavier au plateau du clavier.
3. Installez
l'assemblage du
Installation du clavier
REMARQUE :
Le clavier et le plateau du clavier constituent ensemble l'assemblage du clavier.
REMARQUE :
Le clavier dispose de plusieurs points d'accroche sur la grille latérale qui doivent être enfoncés fermement afin de la
fixer et au clavier de remplacement.
1. Alignez l'assemblage du clavier avec les trous de vis sur l'ordinateur.
2. Serrez les vis M2,0x2,5 qui fixent le clavier au châssis.
3. Branchez le câble du clavier, le câble de carte USH (en option), le câble du rétroéclairage du clavier et le câble du pavé tactile sur les
connecteurs de la carte des boutons du pavé tactile.
4. Installez les éléments suivants :
a.
carte système
b.
dissipateur de chaleur
c.
carte WLAN
d.
carte WWAN
e.
carte SSD PCIe
f.
le module de mémoire
g.
Batterie
h.
Cache de fond
5. Suivez les procédures décrites dans la section
Repose-mains
Remplacement du repose-mains
1. Suivez les procédures de la section
2. Retirez les éléments suivants :
a.
Cache de fond
b.
Batterie
c.
Barrette de mémoire
d.
SSD PCIe
e.
Carte WLAN
f.
Carte WWAN
g.
Assemblage du dissipateur de chaleur
clavier.
Après une intervention à l'intérieur de
Avant d'intervenir à l'intérieur de
l'ordinateur.
l'ordinateur.
Retrait et installation de composants
47
