 Stel de DMX controller in volgens de DMX-chart hieronder.
 Klaar!
Opmerking: opdat het geheel perfect op de muziek zou werken moet u controleren of de optie "Sound
State" op de master ingesteld staat op "On" (zie vorig hoofdstuk)

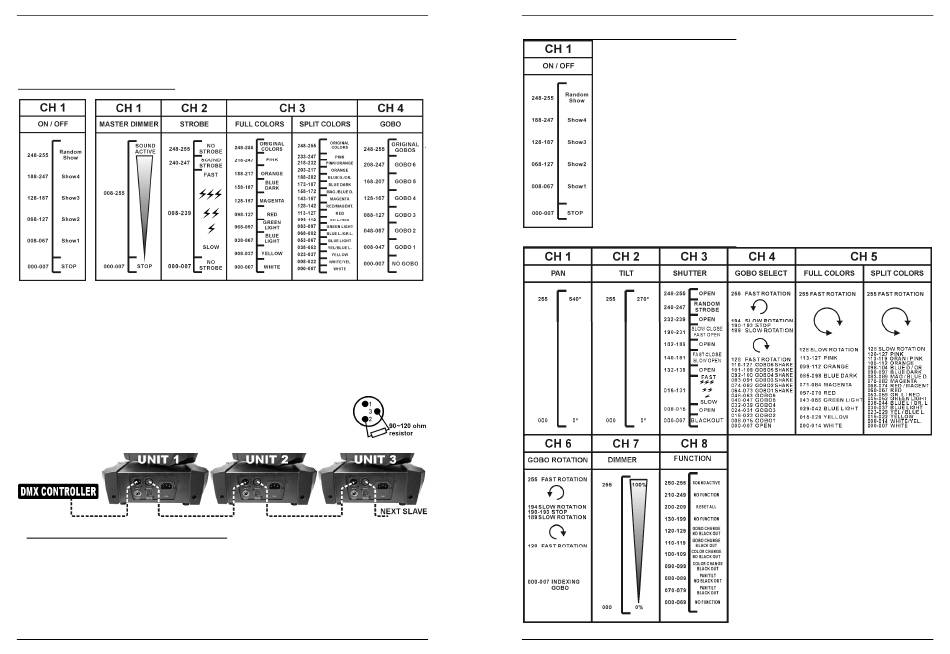

DMX-Chart voor modus 1MSL en 4MSL
1 MSL
DMX AANSLUITINGEN
 Het DMX-protocol is een breed gebruikt hogesnelheidssignaal om lichtuitrustingen te bedienen. U moet
uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
 Zowel de XLR-3pin als XLR-5pin connector worden gebruikt, echter de XLR-3pin is populaider want
deze kabels zijn compatible met gebalanceerde audio kabels.
Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+)
Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+) ~ Pin 4+5
niet in gebruik.
 Om vreemd gedrag van de lichteffecten, veroorzaakt door storing, te voorkomen, moet u een
afsluitweerstand van 90Ω tot 120Ω aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel,
dit zal eenvoudig niet werken!
 Weet zeker dat alle units op het lichtnet zijn aangesloten.
 Elk lichteffect in de keten heeft een eigen DMX startadres nodig zodat het weet
welke commando's van de bediening het moet ontcijferen. In de volgende sectie
zal u leren hoe het DMX adres in te stellen.
 HOE HET CORRECTE STARTADRES INSTELLEN:
In vorig hoofdstuk wordt beschreven hoe u het adres op dit toestel moet instellen (DMX-512 adres instellen).
Het startadres van elk toestel is zeer belangrijk. Het is echter onmogelijk u mede te delen welk start adres u
zou moeten gebruiken omdat dit volledig afhangt van de controller die u gaat gebruiken Gelieve hiervoor de
handleiding van uw DMX-controller te raadplegen.
JB SYSTEMS 39/85
®
HANDLEIDING
4 MSL
SIRIUS
NEDERLANDS
DMX-CONFIGURATE VAN DE SIRIUS IN 1CH MODUS
DMX-CONFIGURATE VAN DE SIRIUS IN 8CH MODUS
JB SYSTEMS 40/85
®
HANDLEIDING
SIRIUS
