Capteur d'air
Ce capteur est utilisé pour fournir une protection antigel de la recirculation. Montez le capteur d'air à l'extérieur
dans un espace qui n'est pas exposé à la lumière directe du soleil ou soumis au chauffage/refroidissement
d'autres sources.
Maintenant que le kit de mise à niveau est entièrement installé, tout nouvel équipement doit être connecté
avant la configuration de l'AQR S3 Omni. Toutes les raccordements de câblage actuels de l'AQR S3 peuvent
rester et il n'est pas nécessaire de recâbler les raccordements existantes de votre équipement de piscine.
Les renseignements sur les pages suivantes compléteront la section Câblage de l'AQR S3 d'origine si d'autres
équipements sont ajoutés.

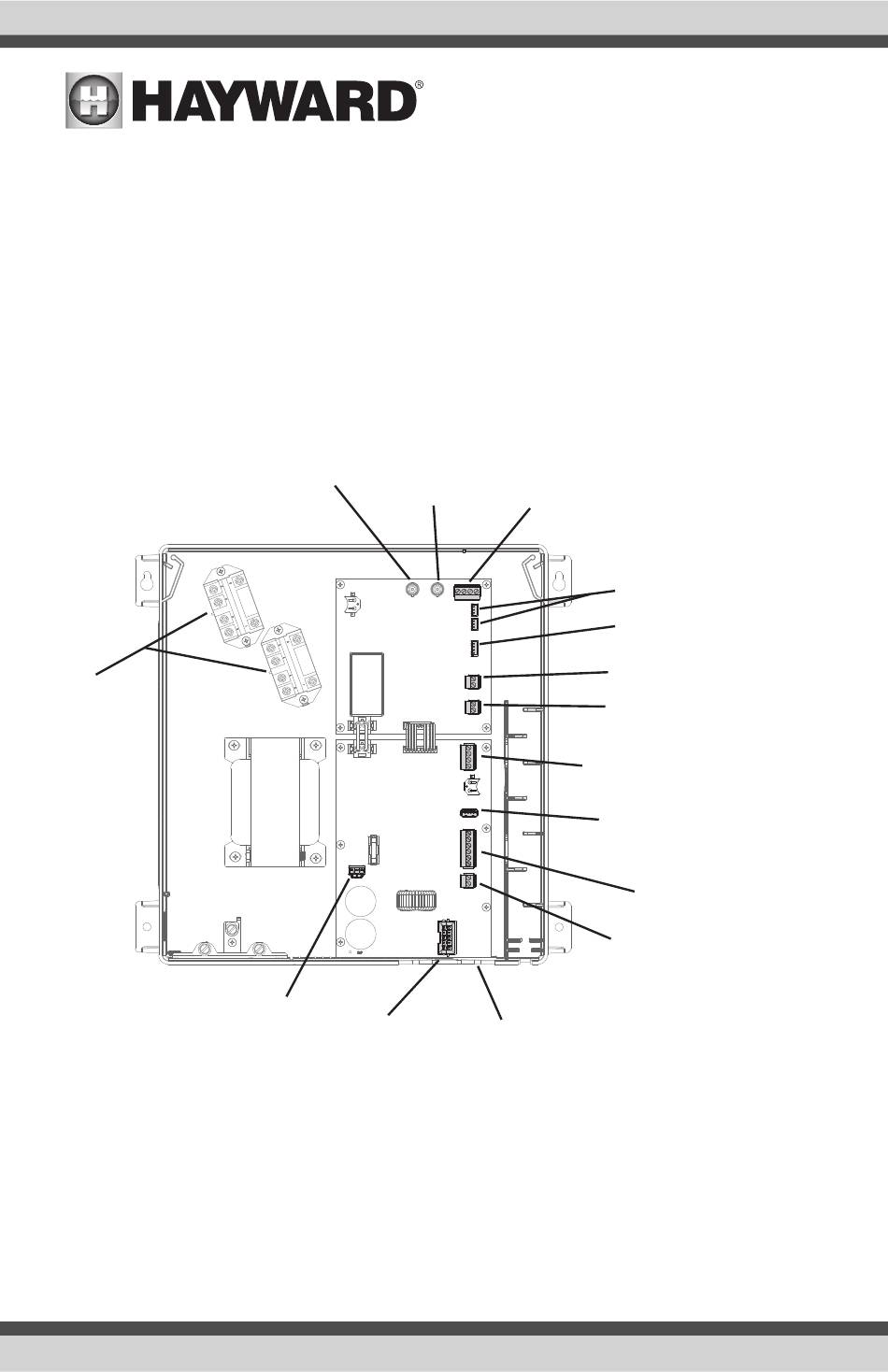

Capteur de pH (BNC)
Relais haute
tension
Entrée d'alimentation
Tuyau de raccordement
9
UTILISEZ UNIQUEMENT DES PIÈCES DE RECHANGE HAYWARD D'ORIGINE
Électrique
Capteur d'Eh
(BNC)
TurboCell
Capteur de débit
RS-485 pour VSP, relais intelligents
et chloration supplémentaire
Actionneurs de vanne
Contrôleur
Chauffe-eau 2
Capteur solaire de température
RS-485 pour VSP, relais intelligents
et chloration supplémentaire
USB pour l'enregistrement
des diagnostics
Capteurs de température
et de couverture de piscine
Chauffe-eau 1
