3 À propos du système
Écrans disponibles
Selon la configuration de votre système et la configuration de
l'installateur, il est possible que tous les écrans du présent document
ne soient pas disponibles au niveau de votre interface utilisateur.
Pistes de navigation
7.4.1.1 Température intérieure
Confort (chauffage)
Éco (chauffage)
Sélectionner Faire défiler
Les pistes de navigation vous aident à vous localiser dans la
structure de menus de l'interface utilisateur. Le présent document
mentionne également ces pistes de navigation.
Exemple: Accédez à [7.4.1.1]:
prédéfinies > Température intérieure > Confort (chauffage)
3 À propos du système
Selon la configuration du système, le système peut:
▪ chauffer une pièce,
▪ produire de l'eau chaude sanitaire.
INFORMATIONS
L'unité intérieure hybride pour multi en combinaison avec
une unité extérieure multi est uniquement prévue à des
fins de chauffage (chauffage et ECS (uniquement par
chaudière)). L'unité intérieure à expansion directe (DX)
dans ce type de système est uniquement prévue pour une
utilisation de rafraîchissement. Une combinaison d'hybride
et de DX, toutes deux en fonctionnement de chauffage,
n'est PAS le but principal d'un système de ce type, et par
conséquent, le confort de chauffage ou le fonctionnement
continu de la DX ne peuvent pas être garantis sur
l'ensemble de la plage de fonctionnement.

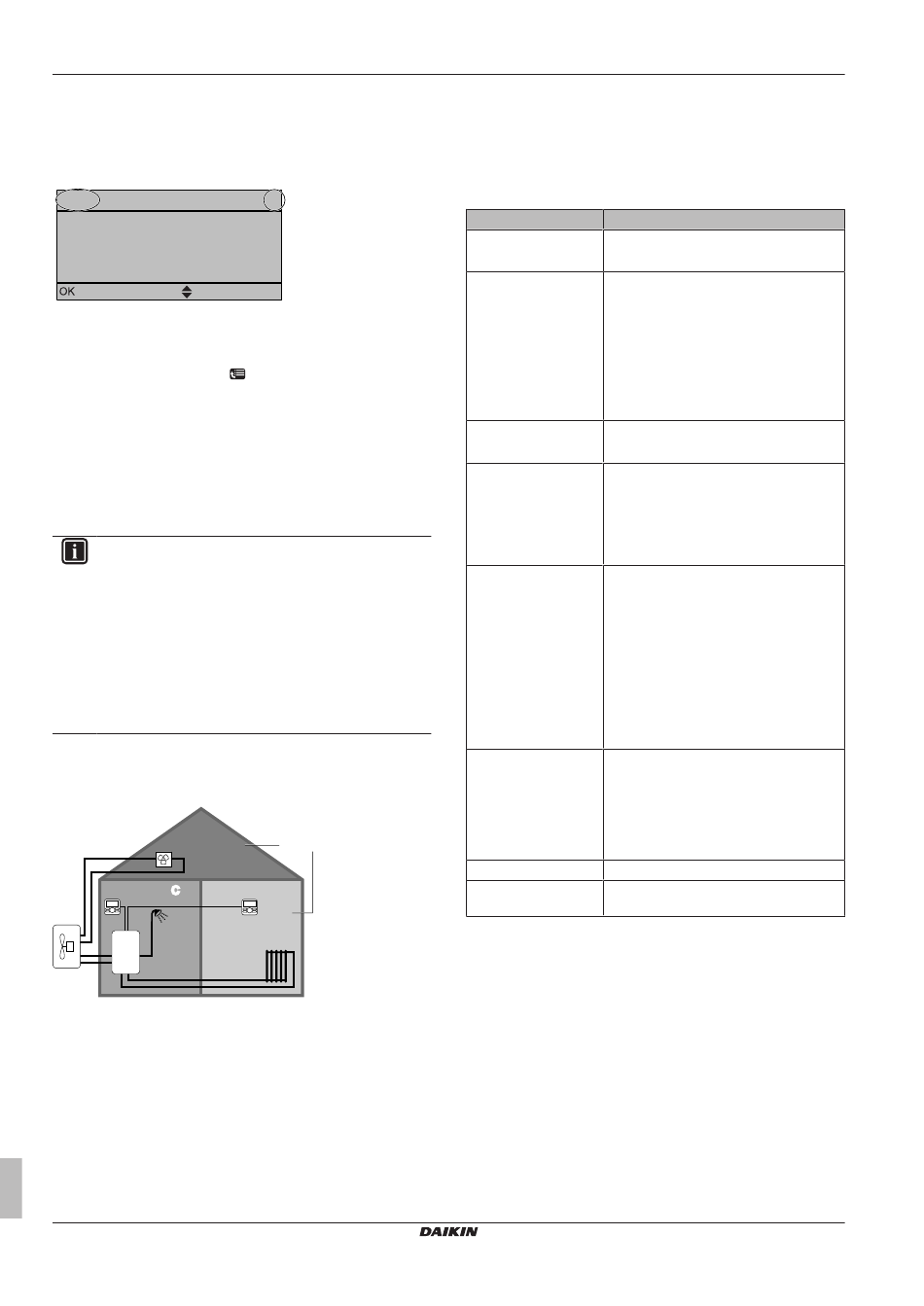

3.1 Composants dans une
configuration type du système
g
C
d
c
a b
A Zone principale. Exemple: Salle de séjour.
B Zone secondaire. Exemple: Chambre.
C Local technique. Exemple: Garage.
a Pompe à chaleur de l'unité extérieure
b Pompe à chaleur de l'unité intérieure
c Eau chaude sanitaire instantanée ou ballon d'eau chaude sanitaire
(ECS)
d Interface utilisateur au niveau de l'unité intérieure
e Interface utilisateur au niveau de la salle de séjour, utilisée comme
thermostat d'ambiance
f Radiateurs
g Unité intérieure à expansion directe
Guide de référence utilisateur
4
1
20.0°C >
18.0°C >
> Réglages utilisateur > Valeurs
B A
e
f
4

Fonctionnement

4.1

Vue d'ensemble: fonctionnement

Vous pouvez utiliser le système via l'interface utilisateur. Cette
section indique comment utiliser l'interface utilisateur:
Section
Vue d'ensemble ▪ Touches
▪ Icônes d'état
Utilisation de base Informations concernant:
▪ les pages d'accueil, où vous pouvez
découvrir
destinés à l'utilisation quotidienne,
▪ la structure de menus, où vous pouvez
découvrir et configurer les réglages
NON destinés à l'utilisation quotidienne,
▪ les contrôles MARCHE/ARRÊT.
Contrôle du chauffage Procédure de contrôle du chauffage:
▪ Contrôle de la température
Contrôle de l'eau Procédure de contrôle de l'eau chaude
chaude sanitaire sanitaire:
▪ Mode de réchauffage
▪ Mode programmé
▪ Mode programmé + de réchauffage
Utilisation avancée Informations concernant:
▪ Mode silencieux
▪ Mode vacances
▪ Lecture des informations
▪ La date, l'heure, les unités de mesure, le
contraste et le rétroéclairage
▪ Le profil utilisateur et les pages d'accueil
▪ Verrouillage
touches et des fonctions
Valeurs prédéfinies et ▪ Procédure
programmes prédéfinies
▪ Procédure de sélection et de définition
des programmes
▪ Vue
prédéfinis
Structure de menus Vue d'ensemble de la structure de menus
Tableau des réglages Vue d'ensemble des réglages installateur
installateur
Daikin hybride pour multi-pompe à chaleur
Description
et modifier les réglages
et déverrouillage des
d'utilisation des valeurs
d'ensemble des programmes
CHYHBH05+08AA + EHYKOMB33AA
4P471762-1 – 2016.12
