PIOX S502ID

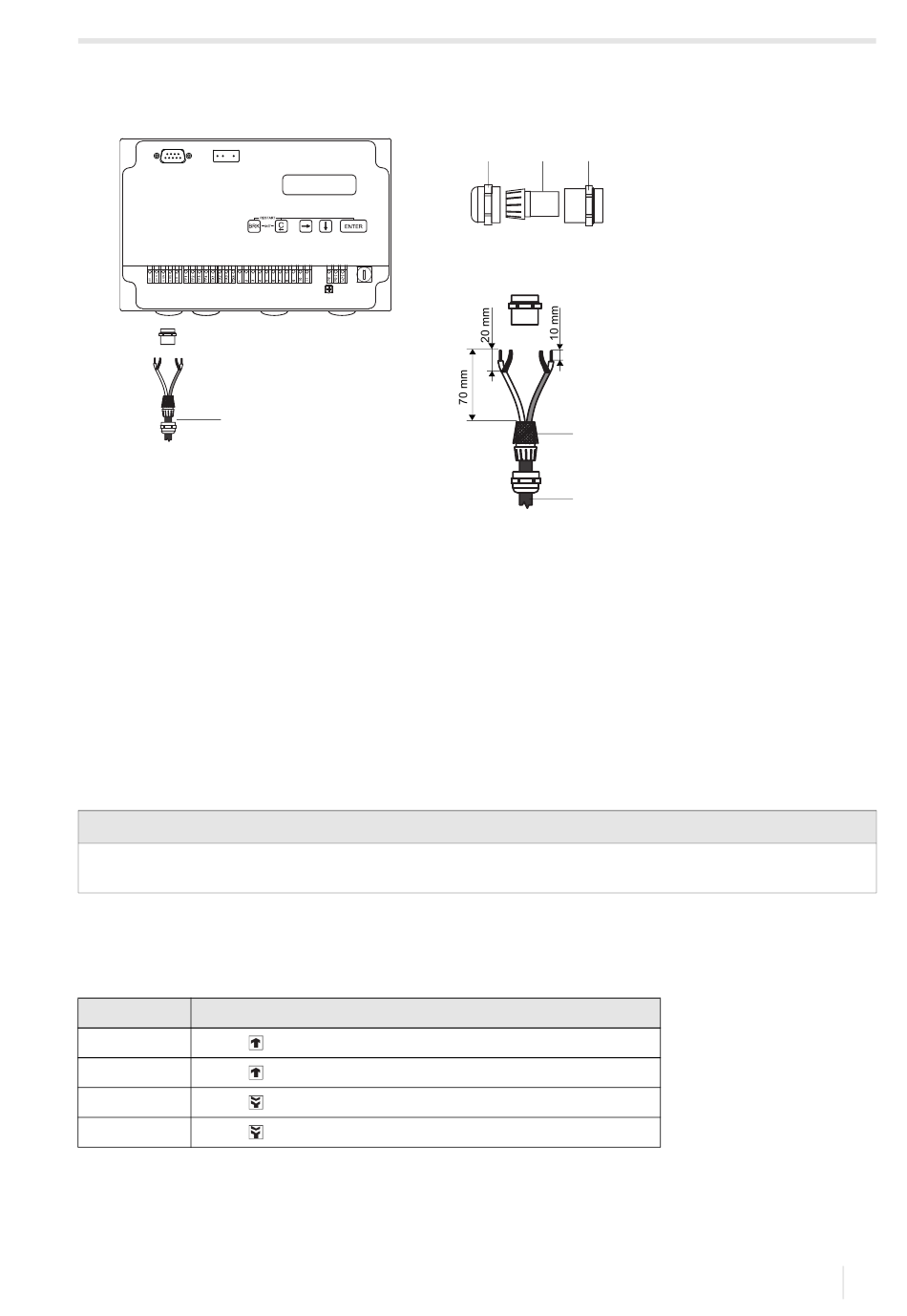

Fig. 7.4 :
Raccordement de la rallonge au transmetteur
5
1 – collerette
2 – pièce de compression
3 – corps
4 – blindage extérieur ramené
5 – rallonge
7.1.3
Raccordement du câble de capteurs au boîtier de jonction
• Retirez le bouchon pour le raccordement du câble de capteurs.
• Dévissez le presse-étoupe du câble de capteurs. La pièce de compression reste dans la collerette.
• Faites passer le câble de capteurs à travers la collerette et la pièce de compression.
• Préparez le câble de capteurs.
• Raccourcissez le blindage extérieur et ramenez-le sur la pièce de compression.
• Vissez le côté bague d'étanchéité du corps dans le boîtier de jonction.
• Faites passer le câble de capteurs dans le boîtier de jonction.
Avis !
Un bon contact électrique entre le blindage extérieur et la collerette (et donc le boîtier) est indispensable pour assurer
de bonnes caractéristiques CEM.
• Fixez le presse-étoupe en vissant la collerette sur le corps.
• Raccordez le câble de capteurs aux bornes du boîtier de jonction.
Tab. 7.3 :
Brochage
borne
raccordement
V
capteur
VS
capteur
RS
capteur
R
capteur
UMPIOX_S502IDV1-2FR, 2020-01-24
(âme)
(blindage intérieur)
(blindage intérieur)
(âme)
1
2
3
presse-étoupe
4
5
7 Raccordement
7.1 Capteurs
31
