PIOX S502ID
4
Description du produit
4.1
Système de mesure
Le système de mesure se compose du transmetteur, de la sonde de température, des capteurs ultrasonores et de la
conduite sur laquelle est effectuée la mesure.

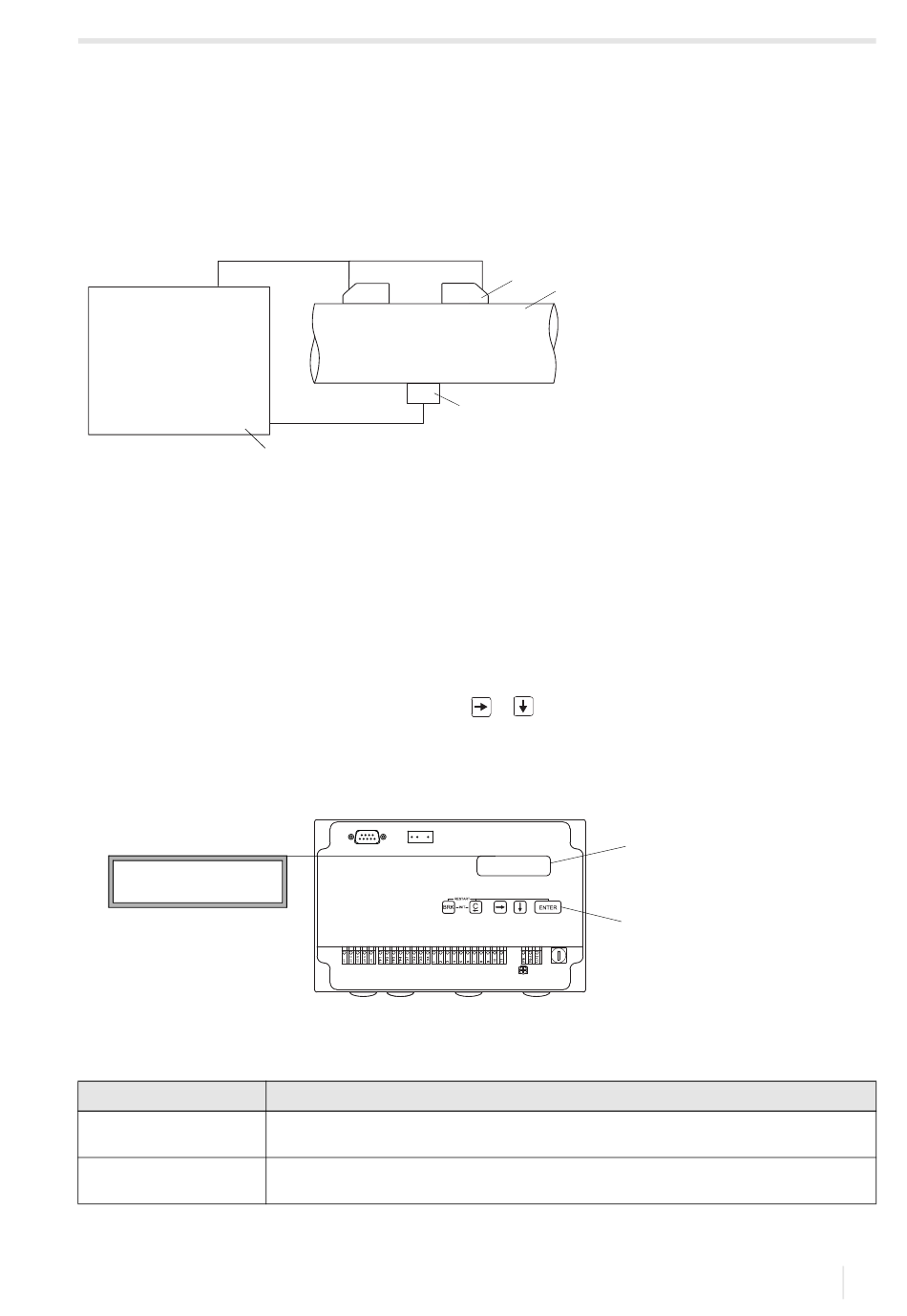

Fig. 4.1 :
Exemple de montage de mesure
1 – capteur
2 – sonde de température
3 – conduite
4 – transmetteur
Les capteurs sont fixés à l'extérieur de la conduite. Ils émettent et captent des signaux ultrasonores à travers le fluide.
Le transmetteur contrôle le cycle de mesure, élimine les signaux parasites et évalue les signaux utiles. Les valeurs
mesurées peuvent être affichées, utilisées pour des calculs et transmises à une sortie.
4.2
Concept d'utilisation
La branche du programme sélectionnée est affichée en lettres majuscules entre chevrons. La désignation complète de la
branche est affichée sur la ligne inférieure.
Sélectionnez une branche du programme avec les touches
• START (Setup + measure)
•SPECIALS (Special setups)
Fig. 4.2 :
Panneau de commande du transmetteur
>START< specials
Setup + measure
1 – écran
2 – clavier
Tab. 4.1 :
Description des branches du programme
branche du programme
START
SPECIALS
UMPIOX_S502IDV1-2FR, 2020-01-24
4
description
Avant qu'une mesure ne puisse être démarrée, les paramètres des capteurs, de la conduite et du
fluide doivent être saisis dans la branche du programme START.
Une sélection, p. ex. de la sonde de température et des sorties, peut être effectuée dans la branche
du programme SPECIALS.
1
3
2
et
. Appuyez sur ENTER.
1
2
4 Description du produit
4.1 Système de mesure
13
