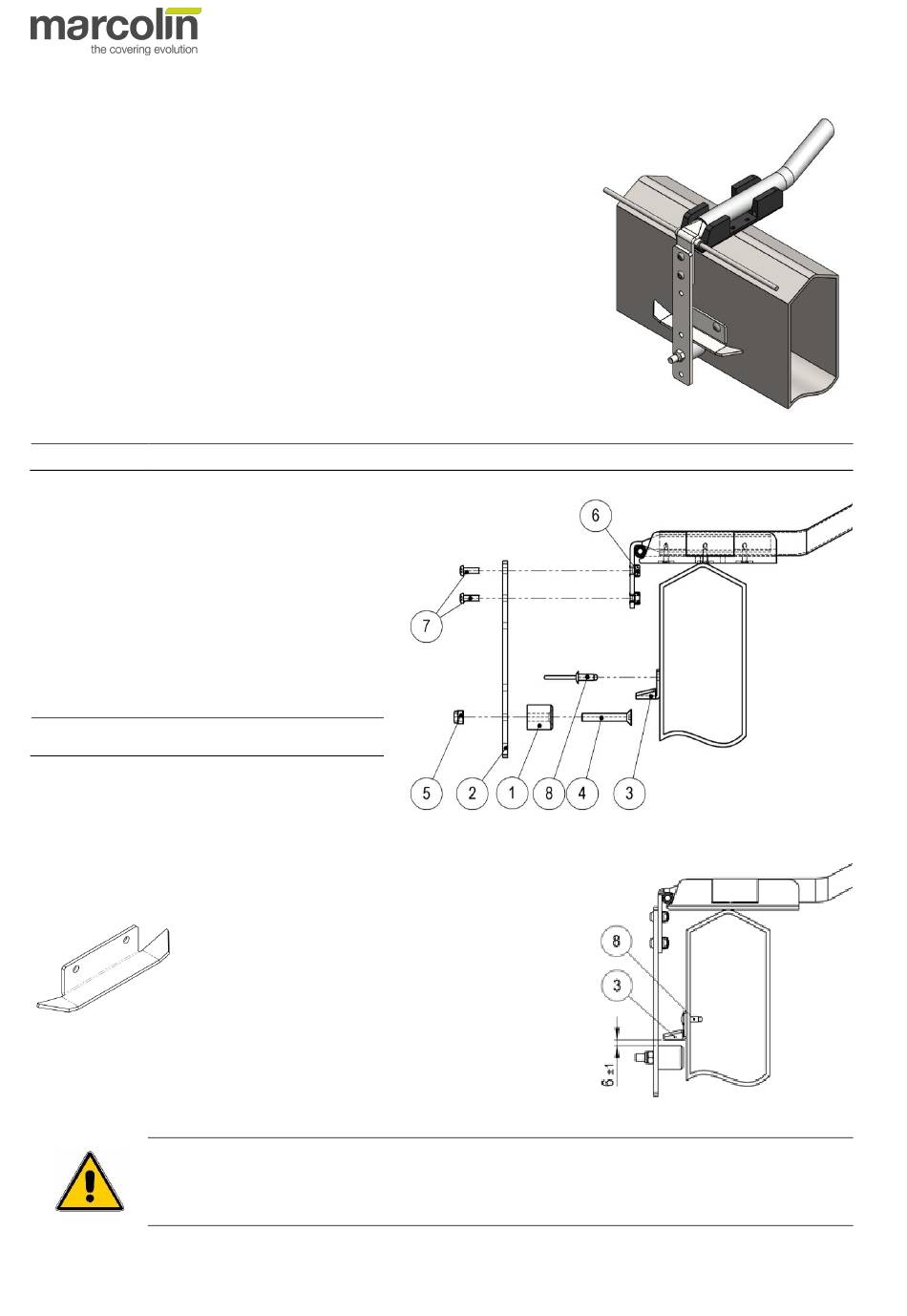

4.3 Fermeture avec accrochage automatique « à rouleau »
Avec ce type de fermeture latérale le bâchage est ancré de façon automatique aux
crochets respectifs placés sur le côté de la benne avec un couplage « à rouleau ».
À la fin de l'opération de bâchage de la benne, la bâche est bloquée
automatiquement et le véhicule est prêt à circuler sur la route.
Pour l'installation procéder comme suit :
1. Actionner le bâchage et bâcher complètement la benne.
2. Déterminer les positions où les supports doivent être fixés.
Pour fixer la bâche on prévoit, normalement, 2 ou 3 crochets à rouleau par côté
installés à la même hauteur, et distribués uniformément sur la longueur.
Le nombre des crochets n'est pas contraignant et peut varier selon la longueur de
la benne ou les exigences du client.
Le positionnement des crochets à rouleau est fondamental pour le bon fonctionnement du système d'ancrage.
Nota:
Fixer le rouleau (1) sur l'étrier du crochet (2)
3.
avec la vis (4) et l'écrou autobloquant (5) fournis.
Appuyer l'étrier du crochet à rouleau de
4.
verrouillage (2) à la partie latérale du pied de
support.
Verrouiller l'étrier du crochet (2) au pied, avec
5.
les vis (7) et les écrous (6) fournis.
Utiliser un frein-filet moyen Loxeal
Remarque :
54.03 pour les vis fournies.
Après avoir défini la hauteur du crochet, on peut fixer le
contre-support inférieur sur la benne :
6.
7.
Il est maintenant possible de procéder au positionnement des crochets restants.
À partir de ce moment, le positionnement avec un pas uniforme des crochets à rouleau et de leurs
44 - Manuel de l'installateur - Sigillo
Positionner le support inférieur (3) à 6 mm du
rouleau.
Percer la ridelle de la benne et fixer le support avec
les rivets fournis (8).
supports inferieurs est un facteur important pour le bon fonctionnement du bâchage.
®
ATTENTION !
