3.1.3 Installation de la plaque arrière en cas de « CÂBLES BAISSÉS »
3.2 Application du système d'entraînement
Le système d'entraînement du bâchage doit être positionné sur la partie avant de la benne, au niveau de la casquette.
Le système d'entraînement peut être manuel ou électrique ; le montage est, dans tous les cas, très semblable.
3.2.1 Un bâchage polyvalent
Pour satisfaire les différentes exigences du marché, notre bâchage a été conçu et construit pour être installé avec la partie
de commande sur n'importe quel côté de la casquette, gauche ou droit.
Pour les deux configurations du montage la procédure est la même. Il faut seulement faire attention lors du positionnement
de l'élément de commande, qui doit être adapté selon la procédure expliquée ci-après.
2. BOÎTE D'ENGRENAGE DROITE DE RENVOI
2. BOÎTE D'ENGRENAGE DROITE DE RENVOI
Normalement, l'installation du bâchage prévoit que l'élément de commande soit installé sur la partie gauche (par
Remarque :
rapport au sens de marche du véhicule) de la casquette ; en effet, il résulte plus accessible pour le chauffeur qui
descend du véhicule, surtout dans la version avec système d'entraînement manuel.
Le présent manuel se réfère au montage standard du bâchage.
Pour l'installation sur le côté opposé il suffira d'effectuer les opérations symétriquement sur l'autre côté.
12 - Manuel de l'installateur - Sigillo

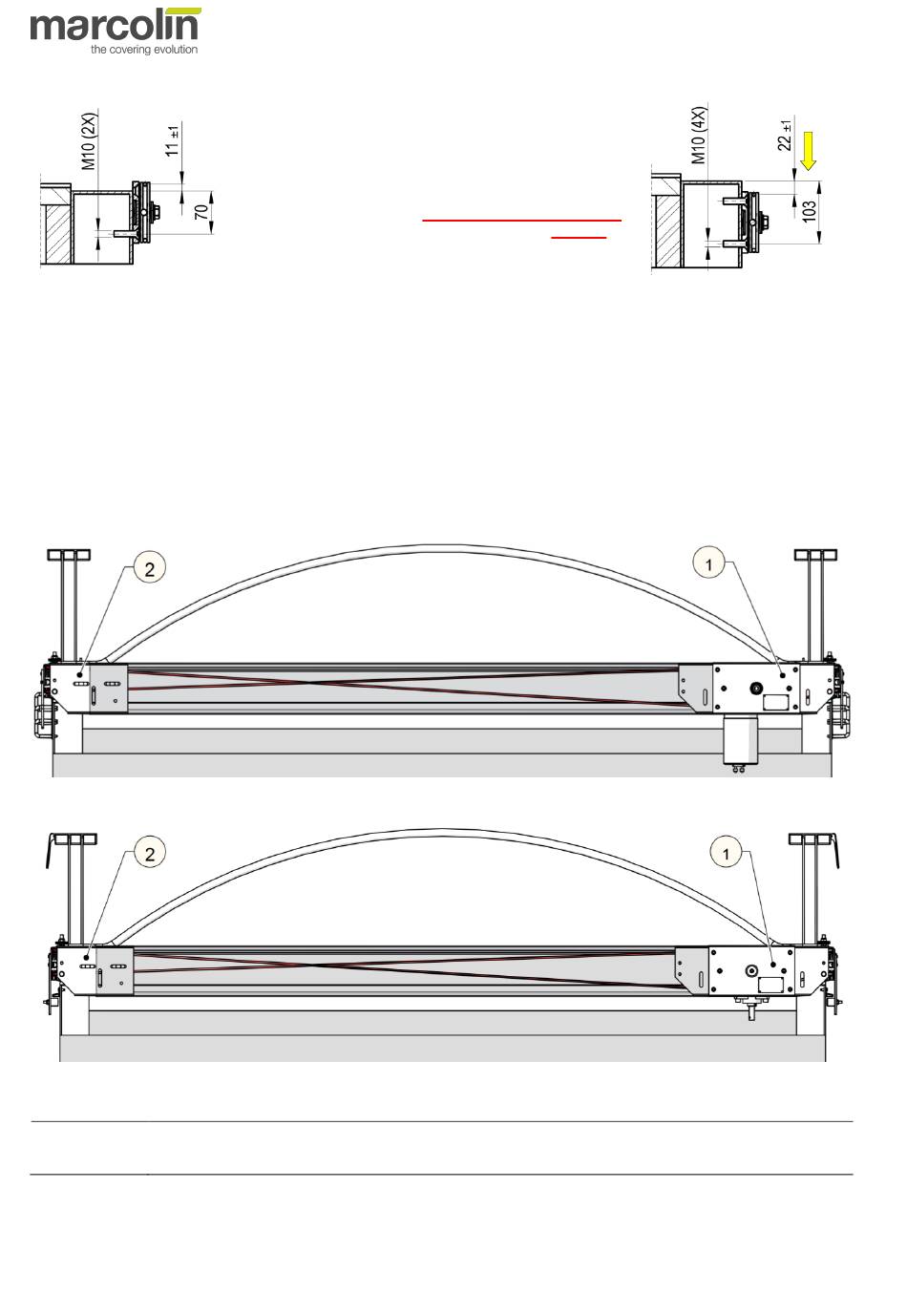

Pour le montage du bâchage avec CÂBLES BAISSÉS, il
faut ajouter la cote de 33 mm à la cote de montage avec
câbles standard de 70 mm.
La cote pour le montage avec câbles baissés devient
®
103 mm→
1. BOÎTE D'ENGRENAGE GAUCHE DE COMMANDE
1. BOÎTE D'ENGRENAGE GAUCHE DE COMMANDE
(version électrique)
(version manuelle)
