7.
La fenêtre principale

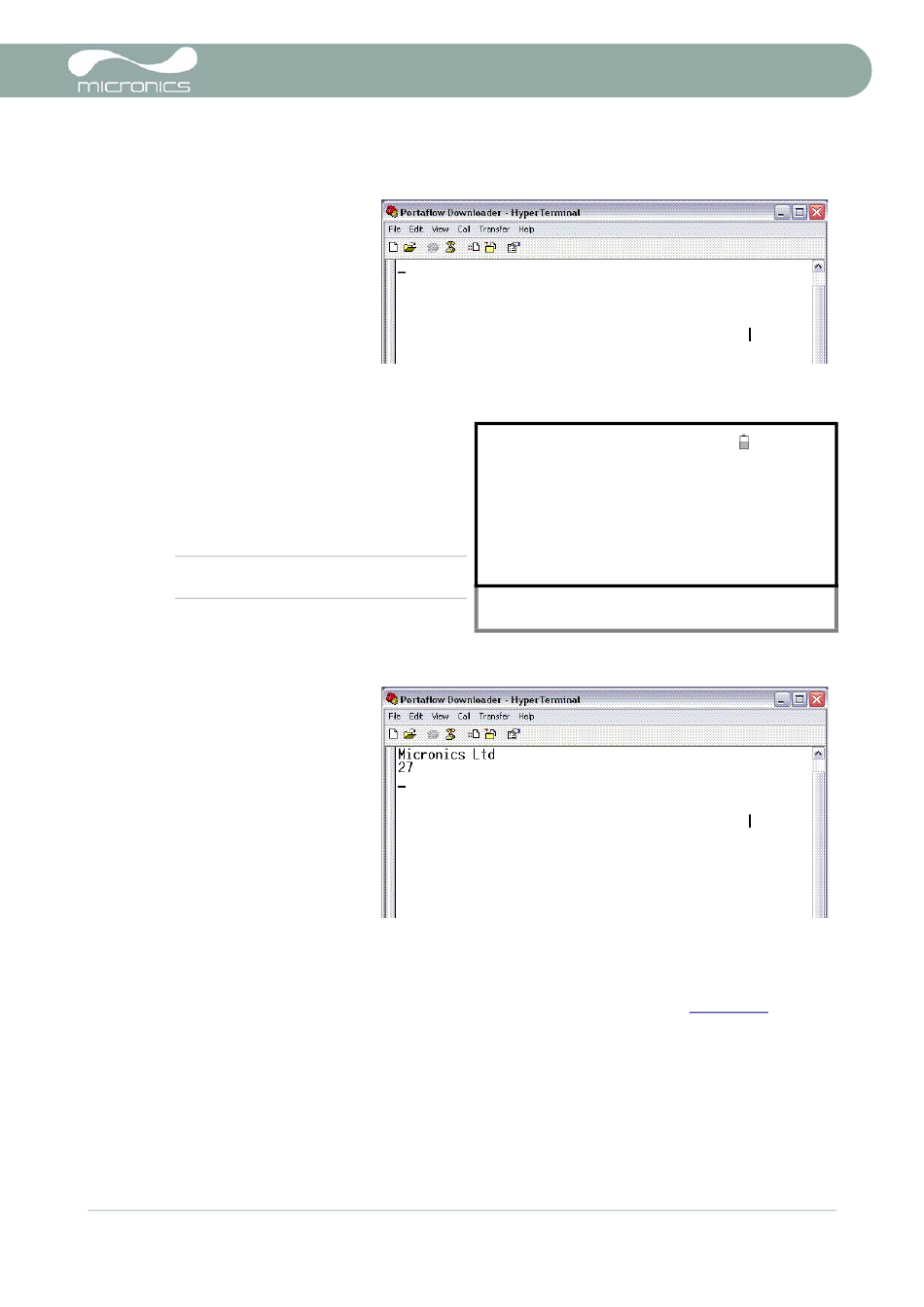

HyperTerminal est désormais
activée (noter le nom de
connexion que vous voyez
apparaître dans la barre de titre).
8.
Maintenir la fenêtre ouverte
pendant la configuration des
paramètres du port RS232 du
Portaflow 330.
Configuration de l'appareil du Portaflow 330
9.
Sélectionner Configurer ports RS232/USB, à partir du
MENU PRINCIPAL (MAIN MENU). Cette manipulation
vous donnera accès à l'écran CONFIGURER RS232/
USB (SETUP RS232/USB) ci-dessus.
10. Configurer les paramètres du port RS232 comme
indiqué ci-contre.
Remarque : Le Débit en bauds sélectionné doit aussi
être disponible sur le terminal de réception.
Test de la connexion RS232
11. S'assurer que le Portaflow 330
soit connecté au port de série du
PC, à l'aide du câble fourni.
12. Sur l'écran CONFIGURER
RS232/USB (SETUP RS232/
USB), sélectionner Test
imprimante (Printer test).
13. Le numéro de série du Portaflow
330 devrait apparaître dans la
fenêtre HyperTerminal.
Son affichage prouve que le lien
fonctionne.
3.7.2
Comment configurer une connexion USB
Afin d'utiliser une connexion USB, il faut d'abord installer le pilote USB spécifique comme indiqué dans
configurera un port virtuel à travers lequel le Portaflow 330 pourra communiquer.
Lorsque vous établissez la connexion avec l'ordinateur, veuillez suivre la technique décrite ci-dessus pour configurer une session de
communications RS232 à travers le programme HyperTerminal. Mais dans ce cas précis, lorsqu'il vous est demandé de sélectionner
un Port COM, choisissez la configuration du port virtuel choisie par le logiciel d'installation du pilote.
Une fois le port COM configuré, si les protocoles de communication du Portaflow et de l'ordinateur sont paramétrés selon des valeurs
identiques (Liaison, Bits de démarrage, Bits de stop, Parité, etc), les deux appareils doivent pouvoir communiquer de la même façon
qu'avec le RS232.
Guide d'Utilisation du Portaflow 330
(Version 3.3)
3: Procédures Opérationnelles
CONFIGURER PORTS RS232 / USB
Liaison
Débit en bauds
Bits de données
Bits d'arrêt
Parité
Nouvelle ligne d'entrée :
Test imprimante :
Quitter
J-M-A
HR:MN:SEC
Dim:mm
:
Aucune
:
38400
:
8
:
2
:
Aucune
CR+LF
Paragraphe
2.3. Le pilote
