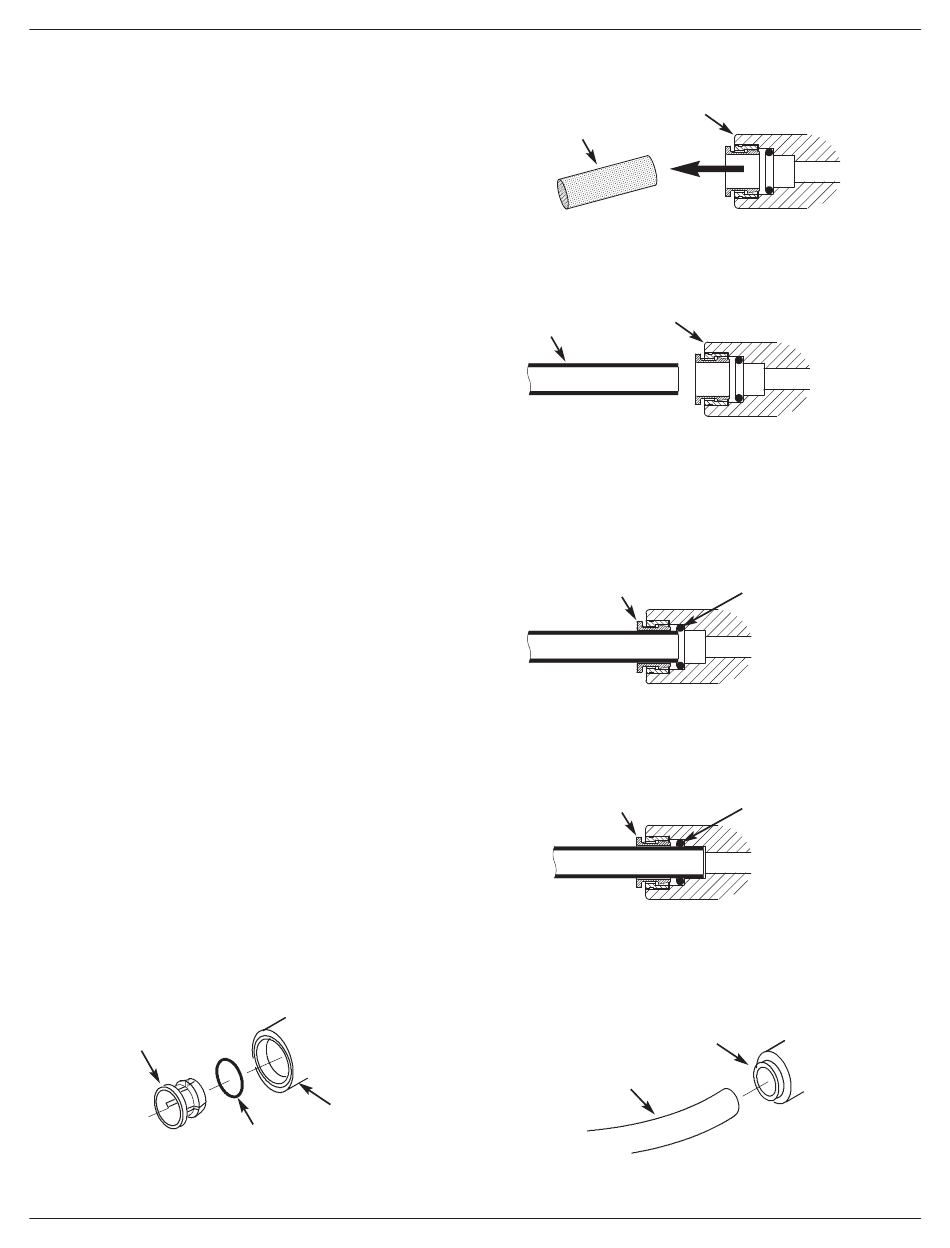

Étape F - Raccordement de la tuyauterie
COMMENT COUPER ET RACCORDER
LES TUYAUX
Votre système de filtration par osmose inversée comprend des
raccords-poussoirs qui permettent d'accoupler rapidement les
raccords de tuyauterie. Passez en revue les directives qui
suivent avant d'effectuer les raccordements de tuyaux décrits
à la prochaine étape. Négliger ces instructions risque d'en-
traîner des fuites.
Coupes de longueur de tuyaux
1. Utilisez un dispositif de coupe ou un couteau tranchant
pour couper l'extrémité du tuyau. Coupez toujours les
tuyaux à angle droit. Voir la figure 18.
2. Examinez l'extrémité du tuyau (sur une longueur d'environ
2,5 cm [1 po]) pour vous assurer de l'absence d'en-
coches, d'égratignures ou d'autres parties non lisses.
Coupez de nouveau le tuyau au besoin. Voir la figure 18.
REMARQUE : Les longueurs des tuyaux doivent per-
mettre de soulever système des rondelles de support
aux fins de réparation et d'entretien. Si les tuyaux
sont raccourcis par souci d'esthétisme, il pourra être
nécessaire de laisser le système en place sur les ron-
delles de support pour réaliser des travaux de répara-
tion et d'entretien.
Accouplement des tuyaux
REMARQUE : Enlevez les bouchons de mousse avant
d'effectuer les raccordements de tuyaux. (Voir la figure
17.) Jetez les bouchons de mousse.
1. Poussez le tuyau dans la douille, jusqu'à ce qu'il pénètre
dans le joint torique. Voir la figure 19. Continuez d'exercer
une pression jusqu'à ce que les bouts de tuyaux reposent
contre l'arrière du raccord. Voir la figure 20. Une erreur
courante consiste à cesser de pousser lorsque le tuyau
pénètre dans le joint torique. Failure to follow these
instructions may lead to future leaks. Lorsqu'un tuyau de
0,6 cm (1/4 po) est complètement emboîté, une longueur
de 1,7 cm (11/16 po) de tuyau a pénétré dans le raccord.
Lorsqu'un tuyau de 1 cm (3/8 po) est complètement
emboîté, une longueur de 1,9 cm (3/4 po) de tuyau a
pénétré dans le raccord. Marquez le tuyau avec du ruban
adhésif ou un crayon feutre. Voir les figures 19 et 20.
2. Si d'autres longueurs de tuyau sont requises, consultez la
liste des pièces à la fin de ce manuel.
Pour débrancher les tuyaux
1. Poussez complètement la douille à l'intérieur du bout des
doigts. Voir la figure 22.
2. Continuez à maintenir la douille à l'intérieur tout en
extrayant le tuyau. Voir la figure 22.
Douille
Douille et joint torique
Raccord
Joint torique
FIG. 21
Raccord-poussoir
Bouchon de
mousse
Enlevez et jetez les bouchons de mousse
Raccord-poussoir
Tuyau
Coupez le tuyau à angle droit en vous assurant
que les extrémités sont rondes, lisses,
sans entailles, encoches ni méplats.
Tuyau correctement coupé
Douille
Tube partiellement inséré
dans le raccord
Douille
Tube complètement inséré
dans le raccord
Douille (doit être enfoncée
pour retirer le tuyau)
Tuyauterie
Désaccouplement de la tuyauterie
13
FIG. 17
FIG. 18
Joint torique
FIG. 19
Joint torique
FIG. 20
FIG. 22
