CANALISATION

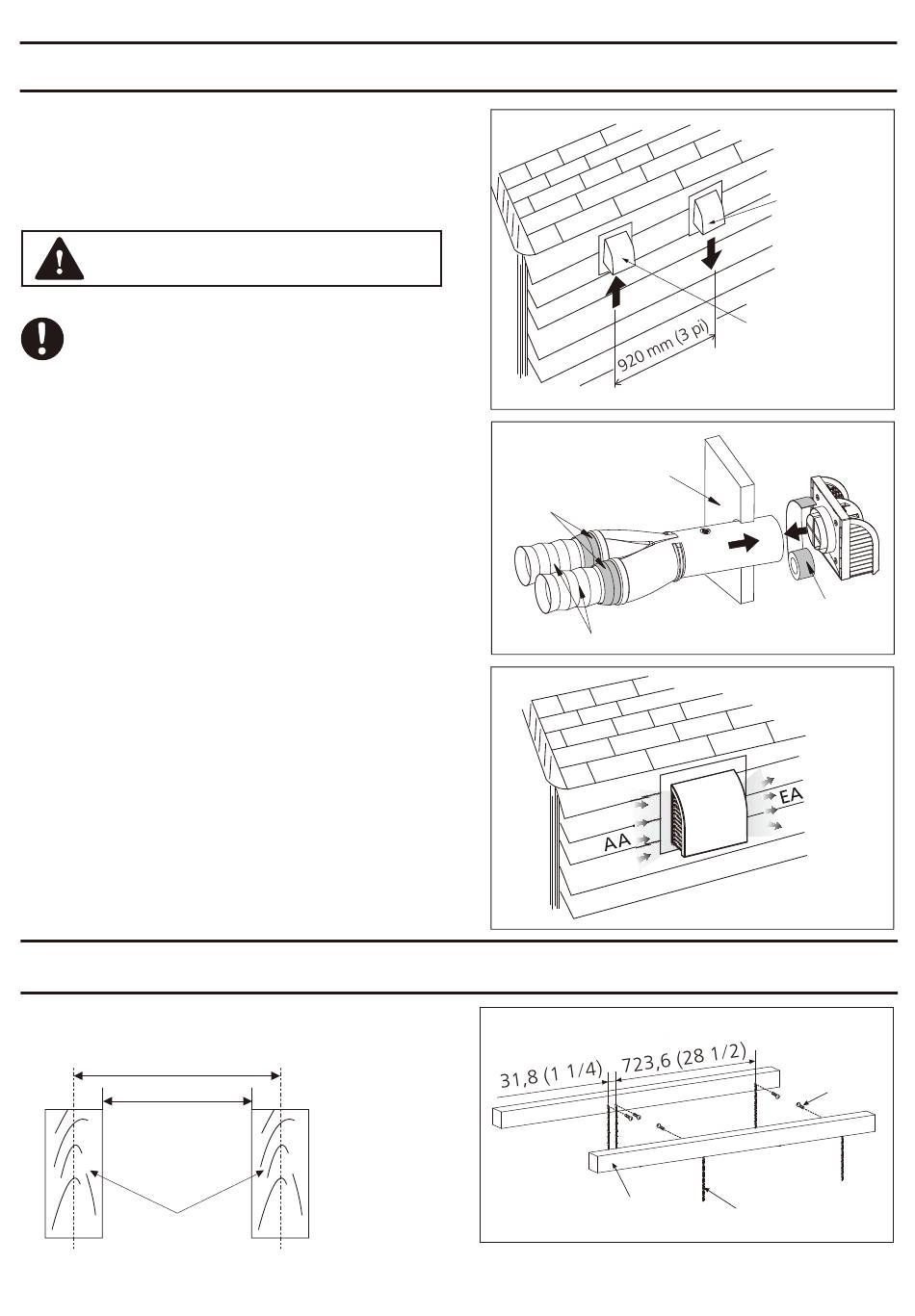

4.Installez le crochet extérieur et reliez-le
aux conduits isolés.
(1)Si des évents séparés sont utilisés, localisez-les
à au moins 920 mm (3 pi) l'un de l'autre.
(Fig.14-1)
ATTENTION
Le conduit latéral d'air doit être relié
à l'extérieur et à au moins 2 m (6 pi) de la
sortie des appareils comme la fournaise à
air, la sécheuse, les appareils à combustion
d'huile, etc.
(2)Vous pouvez également utiliser un évent
mural Panasonic (FV-WC04VE1) qui est facile
à installer sur une ouverture dans un mur et
qui garde les flux d'air séparés pour réduire
la contamination croisée. (Fig.14-2 ~ 3)
Pour plus de détails, veuillez lire les
INSTRUCTIONS D'INSTALLATION de l'évent
mural (FV-WC04VE1).
INSTALLATION Ⅰ Ⅰ (MONTAGE SUR CHAÎNE)
Cette méthode devrait être utilisée avec les
poutres à 24 po indiquées ci-dessous.
609,6 (24)
571,5 (22 1/2)
Poutre
1.Montez les chaînes sur les poutres avec des
longues vis (ST4,2X20). (Fig.15)
Unité : mm (po)
Unité : mm (po)
Intérieur
Mur
Ruban
Conduit isolé
Poutre
Évent de sortie
avec clapet
anti-
refoulement
Évent d'entrée
avec grille à
oiseaux
(pas de clapet
anti-refoulement)
Fig.14-1
Extérieur
Ruban
Fig.14-2
Fig.14-3
5-vis
longues
(ST4,2X20)
5-chaînes
Fig.15
13
