CANALISATION
1.Installez les conduits selon une de trois méthodes ci-dessous.

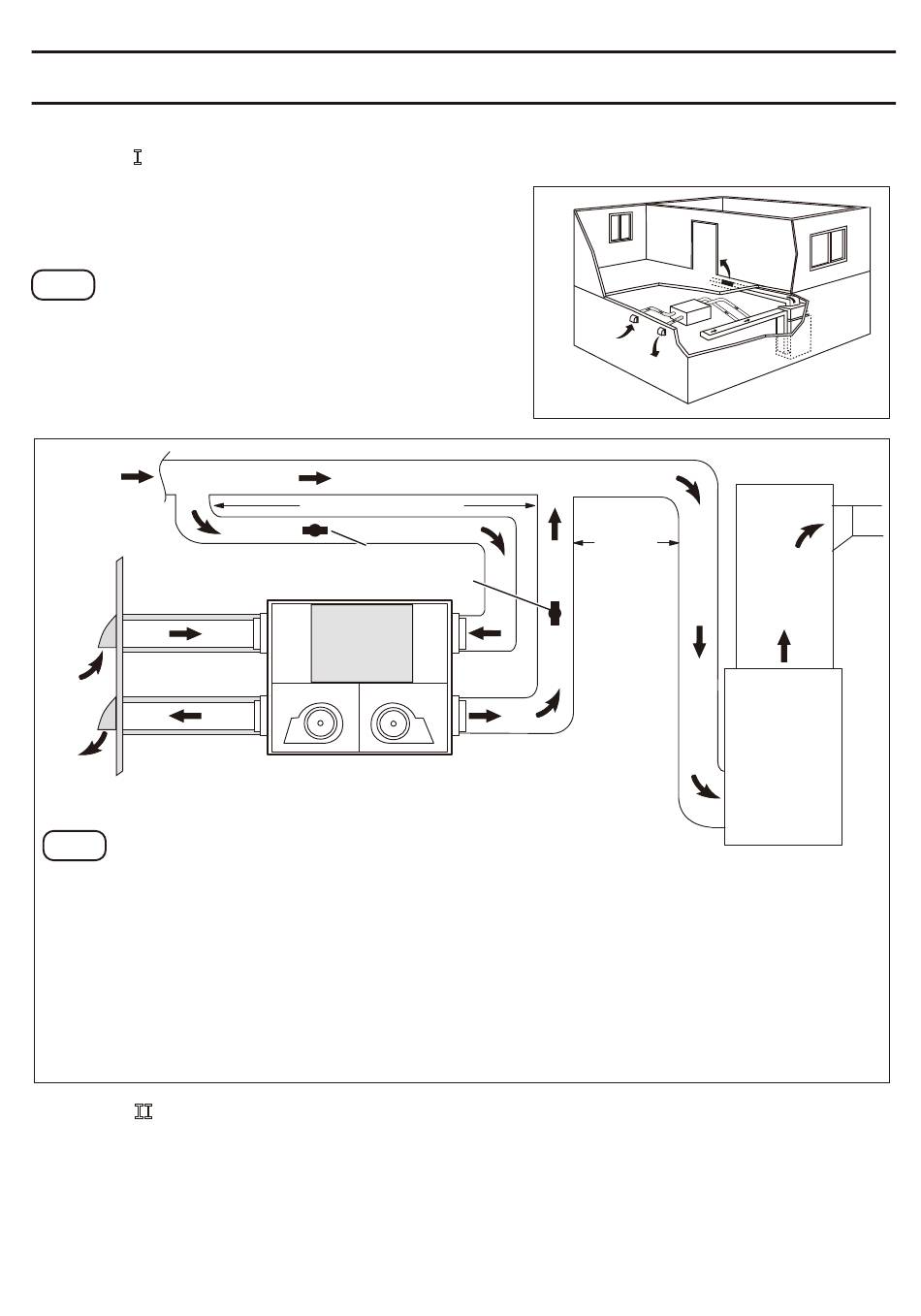

Méthode Ⅰ- Installation simplifiée (méthode de retour)
Cette méthode aspire l'air de retour du conduit d'air
de retour de la fournaise et fournit une quantité
égale d'air extérieur plus loin en aval dans le conduit
de retour. (Fig.7 et Fig.8)
Nota
(1)Le VRE doit être en équilibre.
(2)Le câble de signal CVCA/AHU doit
impérativement être connecté.
(3)Respectez les codes locaux et les lois en
vigueur.
Air de
retour
Extérieur
Nota
(1)L'unité est normalement équilibrée à haute vitesse avec le ventilateur en marche.
(2)Une séparation minimum de 1 m (40 po) est recommandée entre les deux
raccordements directs.
(3)La sortie d'air vicié doit être en amont de la connexion d'alimentation en air
pour éviter la perte d'air frais.
(4)Pour la distance entre les deux hottes extérieures, consultez P.13.
(5)Le flux d'air doit être confirmé sur site selon les procédures d'équilibrage
aux pages 14 ~ 15.
Méthode Ⅰ Ⅰ - Installation partiellement couplée
Cette méthode attire l'air de retour de points spécifiques dans la maison et fournit une
quantité égale d'air extérieur dans le conduit d'air de retour de la fournaise. (Fig.9 et Fig.10)
Les conduits d'air vicié doivent être installés dans les zones de la maison où il existe la plus
pauvre qualité d'air intérieur (salle de bain et cuisine).
Le ventilateur de la fournaise doit fonctionner lorsque le VRE est en marche pour distribuer
uniformément l'air frais dans la maison.
10
1 m (40 po) minimum
Registre
pour équilibrer
les flux d'air
AA
EA
Air de retour
914 mm
(36 po)
minimum
AR
AF
Fig.7
Fournaise
Fig.8
