6 BRIDGE MODE (MODE PONTÉ)
Le C 368 peut être configuré en mode monophonique (Mode Ponté)
pour obtenir une puissance de sortie plus que doublée. Le C 368 peut
donc être utilisé comme élément d'une chaîne stéréophonique haute
puissance ou d'une chaîne de Cinéma à Domicile ; il suffit de connecter
d'autres amplificateurs à la chaîne.
•
En Mode Ponté, le C 368 aura une puissance de sortie d' e nviron
160 W avec un haut-parleur de 8 ohms. Dans ce mode, les sections
d'amplificateur fonctionneront comme si l'impédance du haut-parleur
avait été divisée par deux. Pour cette raison, il est déconseillé d'utiliser des
haut-parleurs de faible impédance (moins de 8 ohms) en Mode Ponté, car
cela risquerait de provoquer le déclenchement du dispositif de coupure
thermique lorsque l'amplificateur fonctionne à puissance élevée.
•
Mettez le sélecteur de BRIDGE MODE (MODE PONTÉ) à la position
Ponté « ON » (MARCHE) et branchez le haut-parleur aux bornes re-
pérées « L+ » et « R- », en vous assurant que la borne « L+ » est reliée
à la borne « + » du haut-parleur et que la borne « R- » est reliée à la
borne « - » du haut-parleur.
7 SPEAKERS (HAUT-PARLEURS)
•
Le C 368 possède deux jeux de connexions SPEAKER qui fonction-
nent de la même façon (connexion parallèle).
•
Branchez les bornes de haut-parleur droit du C 368 marquées « R+ »
et « R- » aux bornes « + » et « – » de vos haut-parleurs droits. Répé-
tez l'opération pour les bornes de haut-parleur gauche du C 368 et
des haut-parleurs gauches correspondants.
•
Vérifiez soigneusement les connexions de vos haut-parleurs avant
de mettre le C 368 sous tension.
REMARQUES IMPORTANTES
•
Les bornes bleues ne doivent jamais être branchées à la terre.
•
Ne branchez jamais les bornes bleues entre elles ou à un appareil à mise
à la terre commune.
•
Ne branchez pas la sortie de cet amplificateur à un adaptateur de
casque d'écoute, à un commutateur de haut-parleur ou à tout dispositif
utilisant une mise à la terre commune pour les canaux gauche et droit.
REMARQUE
•
Utilisez un câble multibrins de calibre 16 (AWG) minimum. Les branche-
ments au C 368 peuvent être faits avec des fiches de type banane.
•
Il est également possible d'utiliser des fils dénudés ou des proches en
desserrant l' é crou en plastique de la borne, en établissant une connexion
nette et propre, puis en resserrant soigneusement l' é crou. Pour réduire au
minimum le risque de court-circuit, veillez à ce que la longueur dénudée du
câble ou de la broche utilisée pour le branchement ne soit pas supérieure à
12 mm et qu'il n'y a aucun brin libre.
8 POWER (ALIMENTATION)
•
Alimente le CA au C 368.
•
Lorsque l'interrupteur POWER (Alimentation) est à ON (Marche),
le C 368 se met en mode de veille comme l'indique l'indicateur
d'alimentation jaune sur le panneau avant.
•
Appuyez sur le bouton Standby de la face parlante ou sur le bouton
[ON] de la télécommande SR 9 pour mettre le C 368 en marche du
mode de veille.
•
Si vous prévoyez ne pas utiliser le 368 pour une période prolongée
(si vous allez en vacances, par exemple), coupez l'alimentation.
•
Il est impossible de mettre le C 368 à ON à l'aide du bouton
STANDBY ou le bouton [ON] de la télécommande si l'interrupteur
POWER du panneau arrière est à OFF.
IDENTIFICATION DES COMMANDES
9 PORTE-FUSIBLE
•
Seul du personnel d'entretien qualifié de NAD peut avoir accès à ce
porte-fusible. Ouvrir ce porte-fusible peut causer des dommages et
donc annuler la garantie de votre C 368.
10 ENTRÉE CÂBLE SECTEUR PRINCIPAL
•
Le C 368 est fourni avec deux cordons d'alimentation distincts.
Sélectionnez celui qui convient à votre région.
•
Avant de brancher le câble à une prise murale, assurez-vous qu'il est
raccordé fermement au port d'entrée de câble secteur principal du
C 368.
•
Débranchez toujours d'abord la fiche du câble secteur principal de
la prise murale avant de débrancher le câble de la prise d'entrée
secteur principal du C 368.
11 SERVICE
•
Utilisée à des fins d'entretien seulement. Pas pour l'utilisation par le
consommateur.
12 BORNE D'ANTENNE BLUETOOTH
•
Installez l'antenne Bluetooth fournie sur cette borne d'antenne
Bluetooth.
13 BORNE DE TERRE
•
Assurez-vous que le C 368 est branché à une prise murale CA mise à
la terre.
•
Au besoin, utilisez cette borne de mise à la terre pour mettre à la
terre la table tournante branchée à l'entrée PHONO.
•
Si une mise à la terre distincte est requise, utilisez cette borne pour
faire la mise à la terre de votre C 368. Un fil de mise à la terre ou
autre fil semblable peut être utilisé pour raccorder le C 368 à la terre
en utilisant cette borne. Une fois inséré, serrez la borne pour bien
immobiliser le fil.

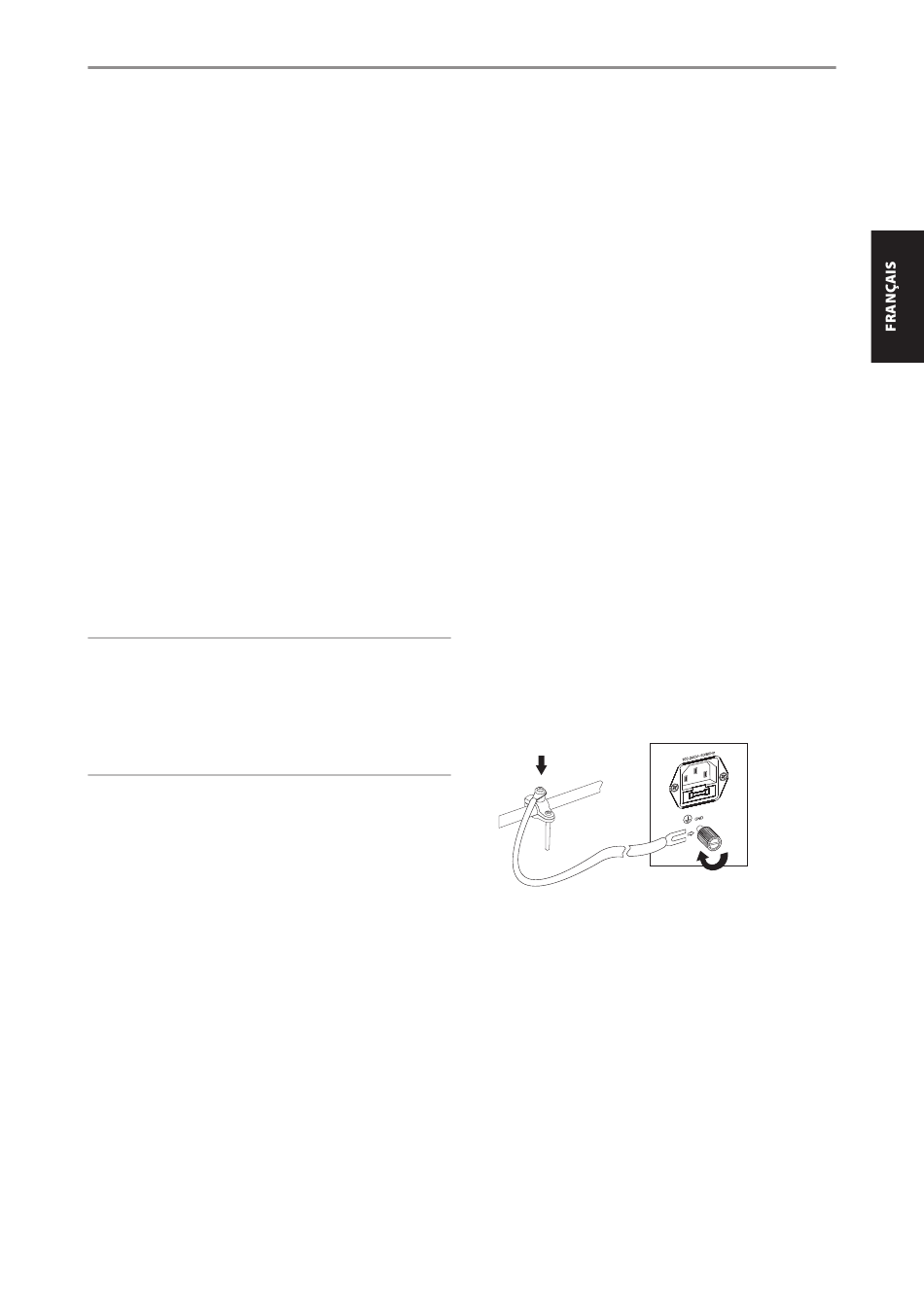

EXEMPLE DE MISE À LA TERRE DU C 368 EN UTILISANT LA BORNE
DE MISE À LA TERRE DU PANNEAU ARRIÈRE
14 RS 232
NAD est aussi un des partenaires certifiés d' A MX et de Crestron et ses pro-
duits supportent toutes les fonctions de ces appareils externes. Consulter
le site NAD pour connaître la compatibilité d' A MX et de Crestron avec NAD.
Consultez votre spécialiste audio NAD pour plus d'informations.
•
Branchez cette interface à l'aide d'un câble série RS-232 (non fourni)
à tout ordinateur compatible avec WindowsMD afin de permettre la
télécommande du C 368 à l'aide de commandes externes compatibles.
•
Consultez le site Web de NAD pour plus d'information sur les docu-
ments de protocole RS232 et le programme d'interface pour PC.
