Raccordement des éléments
Montage d'un TP20 sur une tête de palpage
1. Vissez manuellement le bout fileté du corps du capteur dans la douille M8 de la tête et resserrez pour bien l'assujettir.

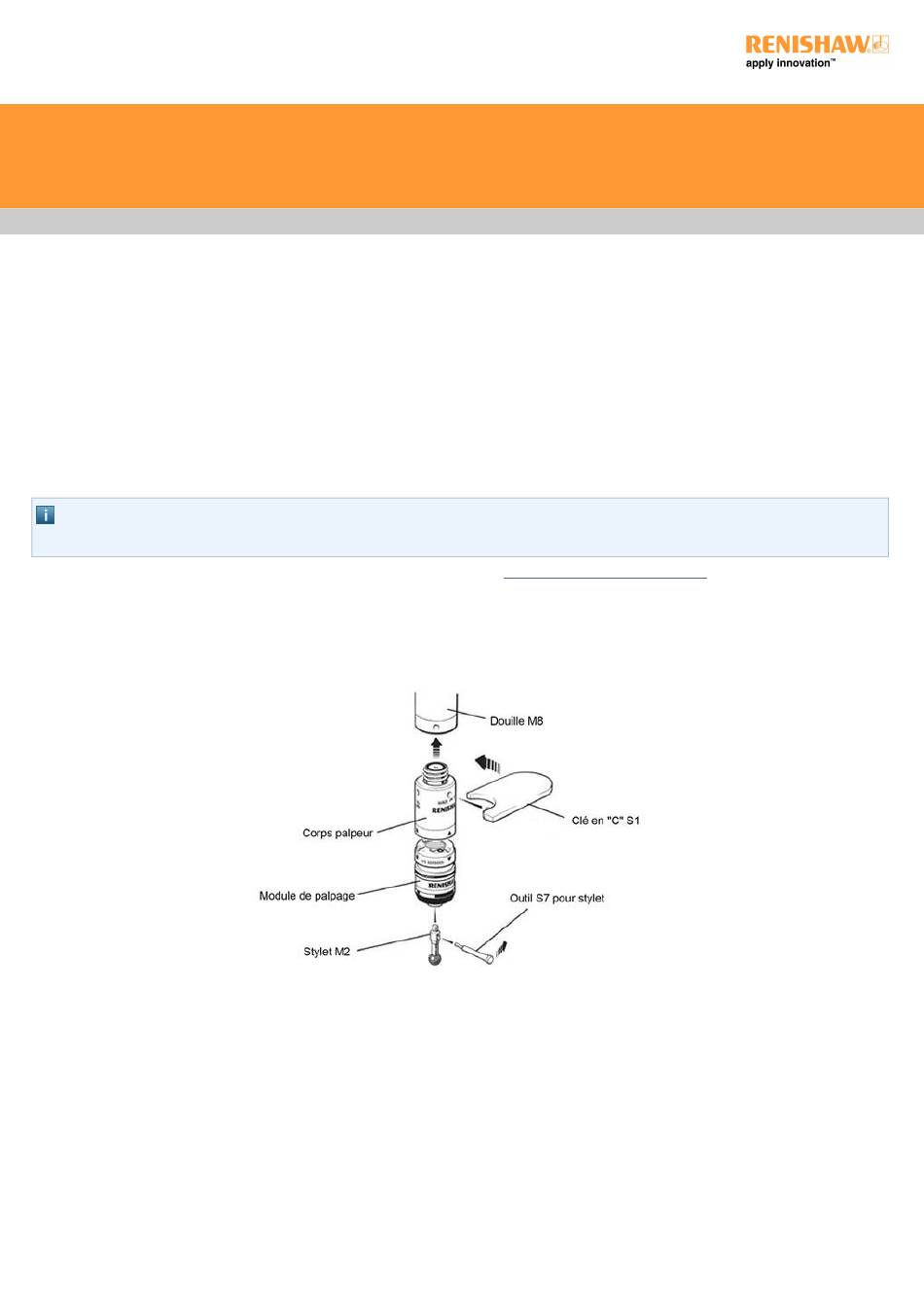

2. Mettez la clé en C S1 (fournie) sur le corps du palpeur, comme sur la Figure cidessous.
3. Avec la clé en C S1, resserrez à fond le corps du palpeur dans la douille M8 (force: 0,3 Nm – 0,5 Nm).
Montage d'un stylet sur un module
REMARQUE : Pour des conseils sur la sélection de stylet et de palpeur, voir le guide des applications plus avant dans le Manuel
d'applications.
1. Lorsque vous avez sélectionné le bon module pour votre application (voir Sélection du module de palpage), vissez l'embout fileté du
stylet choisi dans le taraudage pour stylet M2 du module et resserrez à la main pour bien l'assujettir.
2. Avec des outils pour stylet de type S7, ou de la clé de type S20 si le stylet appartient à la gamme Renishaw GF, resserrez à fond le
stylet dans le taraudage pour obtenir la force de serrage recommandée qui se situe entre 0,05 Nm et 0,15 Nm (maximum permis de
0,3 Nm).
Édition 11 2016
