8 . 5 Signifi cation des commandes
Les commandes de l'Unité dépendent du caractère opérationnel et fonctionnel de la machine.
Leur présence et leurs fonction sont décidées et déterminées par le Fabricant, qui choisit
aussi les symboles à utiliser.
Les dispositifs de commande décrits ci-dessous, lorsqu'ils sont présents, accomplissent les
fonctions suivantes (normalement leurs symboles sont illustrés).

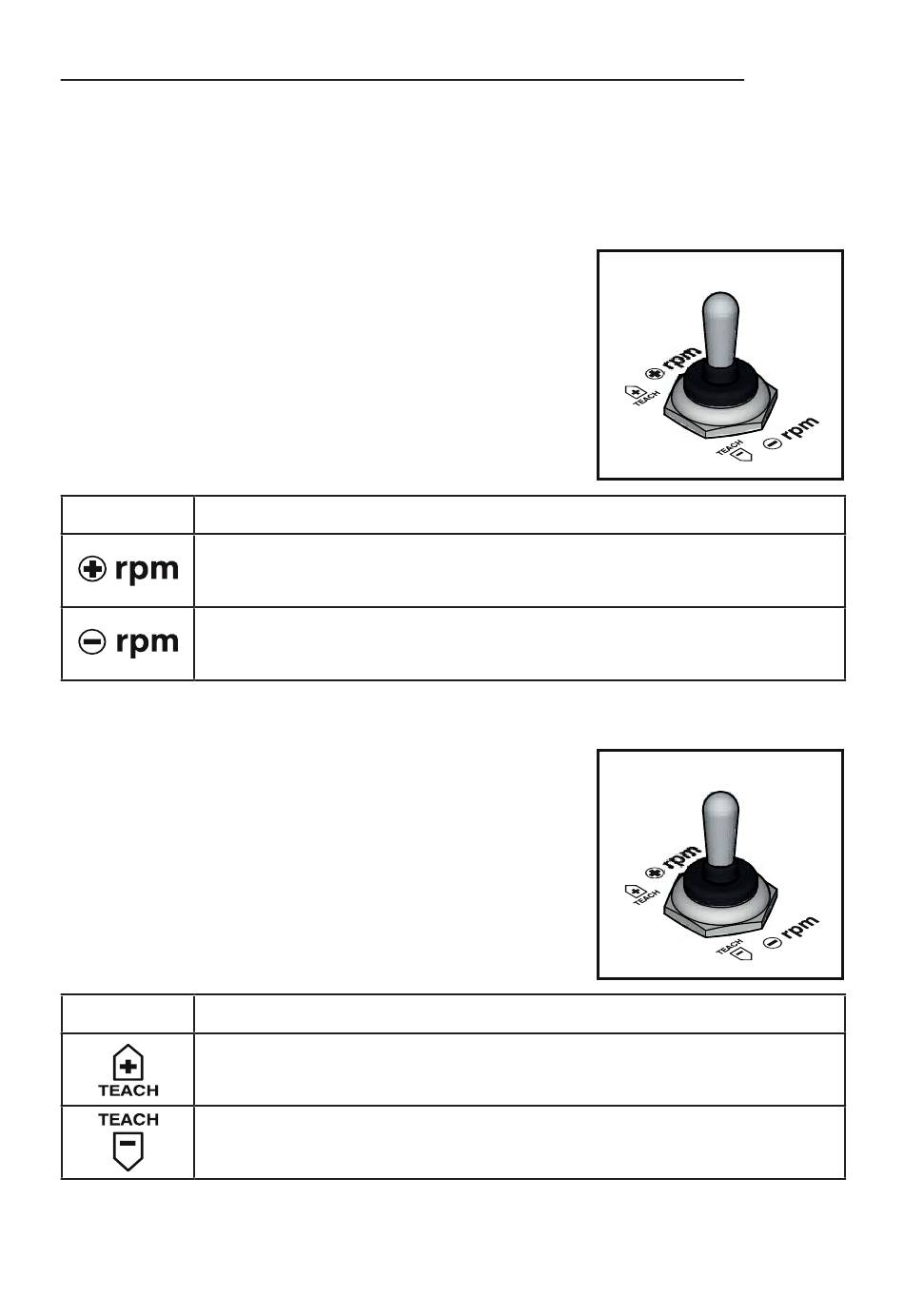

8 . 5 . 1 Sélecteur RPM+/- (lors du fonctionnement)
Ce sélecteur sert à augmenter (rpm+) ou à diminuer (rpm-)
le nombre de tours d'un moteur de la Machine.
Symbole
Ce symbole correspond à la commande d'augmentation du nombre de tours d'un
moteur de la Machine.
Ce symbole correspond à la commande de diminution du nombre de tours d'un
moteur de la Machine.
8 . 5 . 2 Sélecteur TEACH (lors de la procédure REMOTE SETUP)
Ce sélecteur sert à :
- régler les valeurs maximales et minimales des sorties
proportionnelles (voir la « Partie D » du Manuel
d'utilisation et d'entretien),
- régler les valeurs de la position de repos des sorties
proportionnelles (off set) (voir la « Partie D » du Manuel
d'utilisation et d'entretien),
- inverser la direction du mouvement de l'axe du
manipulateur (voir le Manuel d'Installation).
Symbole
Ce symbole correspond à la commande TEACH+.
Ce symbole correspond à la commande TEACH-.
