1. Sortez le déchiqueteur de son carton.
Retirez les agrafes, brisez la colle des rabats supérieurs
ou découpez la bande sur l'extrémité du carton et tirez
dessus le long du rabat supérieur pour ouvrir l'emballage.

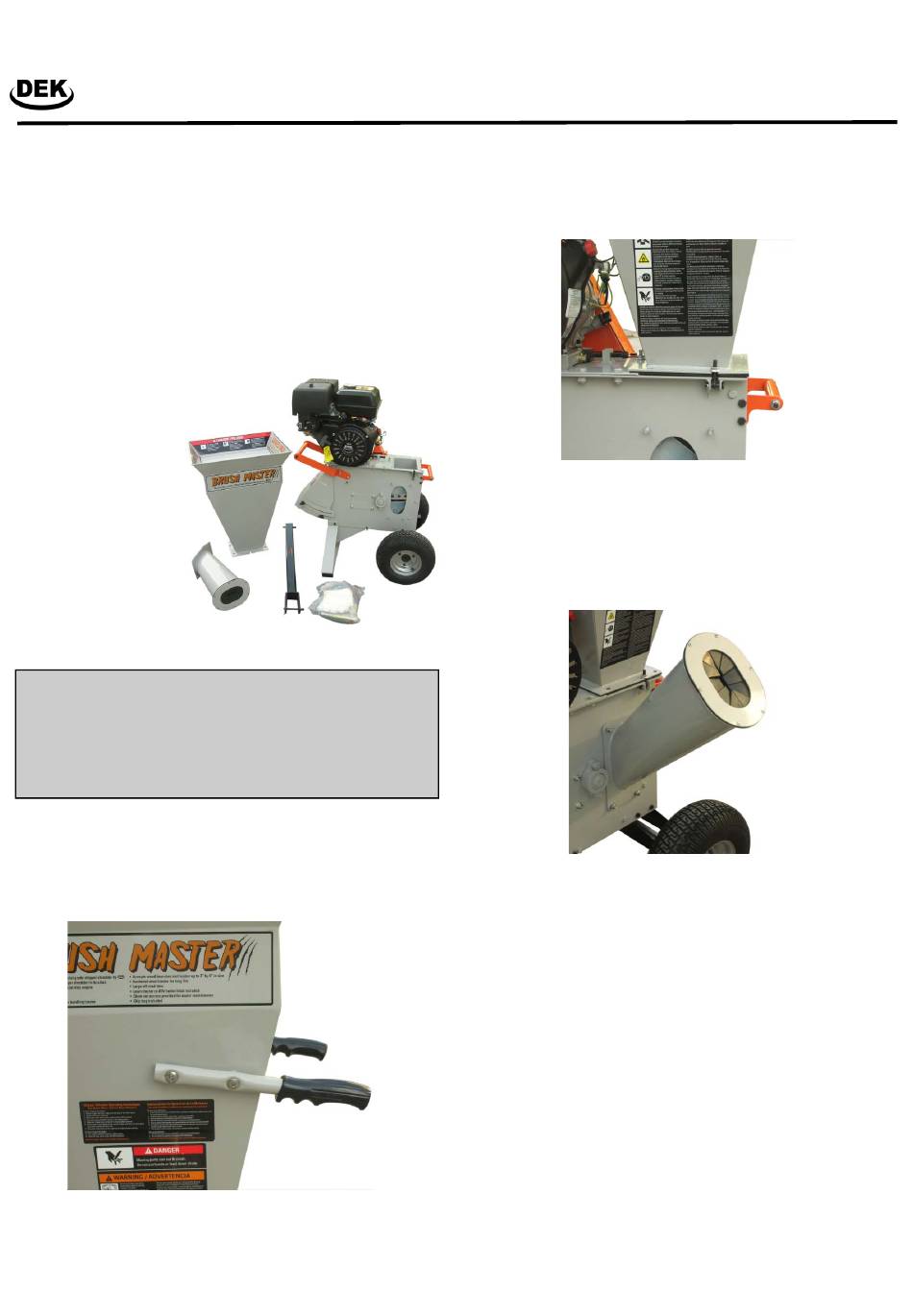

2. Vérifiez que toutes les pièces se
trouvent dans l'emballage du
déchiqueteur.
Entonnoir du
déchiqueteur
Moteur du
déchiqueteur et
boîtier
(préassemblés)
Goulotte
d'alimentation
Sac de
quincaillerie
Attelage pour
remorque et
poignées de
l'entonnoir emballés ensemble
3. Déconnectez le câble de la bougie.
Avant d'assembler votre déchiqueteur/broyeur,
déconnectez le câble de la bougie et mettez-le à la
masse sur le moteur afin d'éviter tout démarrage
intempestif. Cette étape fait partie des précautions
lorsque vous travaillez sur cette machine.
4. Attachez l'entonnoir du déchiqueteur
Attachez d'abord les deux poignées sur les côtés de
l'entonnoir en utilisant la clé fournie et un tournevis
Philips. Serrez les écrous.
Rév: 10/2015
Montage
Déchiqueteur/broyeur à double alimentation Brush Master™
Ensuite, positionnez l'entonnoir au-dessus de
l'ouverture du boîtier du déchiqueteur en vous assurant
que le joint en caoutchouc est correctement aligné. Fixez
l'entonnoir avec les deux boulons articulés ainsi que le
boulon fixe en utilisant la clé fournie. Serrez les écrous.
5. Attachez la goulotte latérale du
broyeur.
Positionnez la goulotte du broyeur sur les quatre boulons
dépassant de la partie latérale du boîtier du déchiqueteur
et serrez fortement les écrous en utilisant la clé fournie.
6. Attachez le sac de recueil des
copeaux.
Positionnez les passe-fils en métal du sac par-dessus les
boucles métalliques situées à la base du moteur.
Enveloppez avec le sac la partie inférieure de la goulotte
d'évacuation et tirez fortement sur le cordon pour
l'attacher.
7. Attachez l'attelage pour remorque.
Positionnez l'attelage pour remorque sur la douille à la
base du déchiqueteur au-dessus de l'essieu. Insérez la
broche et fixez-la avec la goupille fendue de verrouillage.
8. Reconnectez le câble de la bougie.
