Installation De L'appareil - Purex iFume Manuel D'utilisation

Positionnement de l'appareil
L'appareil doit être le plus près possible du procédé, mais il faut prévoir les accès suivants :
• Entretien des organes internes
• Tableau de commande, remplacement des filtres
• Air d'évacuation + air de refroidissement, branchements électriques, branchement du tuyau
Une fois que l'appareil est en position, bloquer les deux roulettes avant en appuyant sur les pédales.
Branchement du tuyau
Un mauvais branchement ou une mauvaise configuration du tuyau risque de gêner la circulation de l'air, et de
causer des obstructions et des accumulations dangereuses de fumées. Utiliser une longueur de tuyau
minimale et prévoir le minimum de coudes. Votre fournisseur peut vous indiquer quel diamètre et quelle
configuration de tuyau conviennent le mieux à votre application.
• Pour une efficacité optimale, utiliser le kit de connexion fourni.
• Éviter de réduire le diamètre des tuyaux ou flexibles avant de contacter votre fournisseur. Il faut éviter
d'utiliser des tuyaux ou buses de petit diamètre pour ne pas réduire l'efficacité du système d'aspiration
des fumées.
• Si vous avez besoin d'un kit de raccordement spécial ou d'une fixation spéciale, veuillez contacter
Purex ou votre agent local.
S'assurer que toutes les connexions sont bien étanches et que le tuyau n'est pas entortillé. Une fois que tout
est bien en position, raccorder le(s) tuyau(x) à l'entrée/aux entrées de l'appareil en emmanchant le tuyau sur
l'entrée ou en utilisant les raccords fournis.
Branchement électrique
Divers types de branchement sont disponibles sur commande. Avant de mettre sous tension,
s'assurer que la tension, la fréquence et la puissance correspondent à ce qui figure sur la plaque
signalétique apposée à l'arrière de l'armoire) (Note – il s'agit de valeurs MAX.) Il faut impérativement que
l'alimentation secteur soit protégée par un disjoncteur correctement dimensionné et utiliser un type de câblage
et de fiche de même capacité. S'assurer que la fiche est accessible et peut servir de dispositif de
déconnexion.
Prise murale d'interface
Quand elle n'est pas utilisée, la prise est protégée par un cache vissable.
Interfaces
Pour permettre l'interfaçage, dévissez le cache de la prise murale d'interface et branchez le câble d'interface,
ou l'interrupteur Marche/Arrêt à distance. Raccordez l'autre extrémité du câble d'interface ou de l'interrupteur
Marche/Arrêt à distance à l'appareil en question. Notez qu'il n'y a qu'une seule prise murale d'interface, vous
ne pouvez donc pas utiliser en même temps l'interrupteur Marche/Arrêt à distance et le câble d'interface.
Mise en garde
L'emploi de câbles ou de branchements d'interface non autorisés risquerait d'annuler votre garantie.

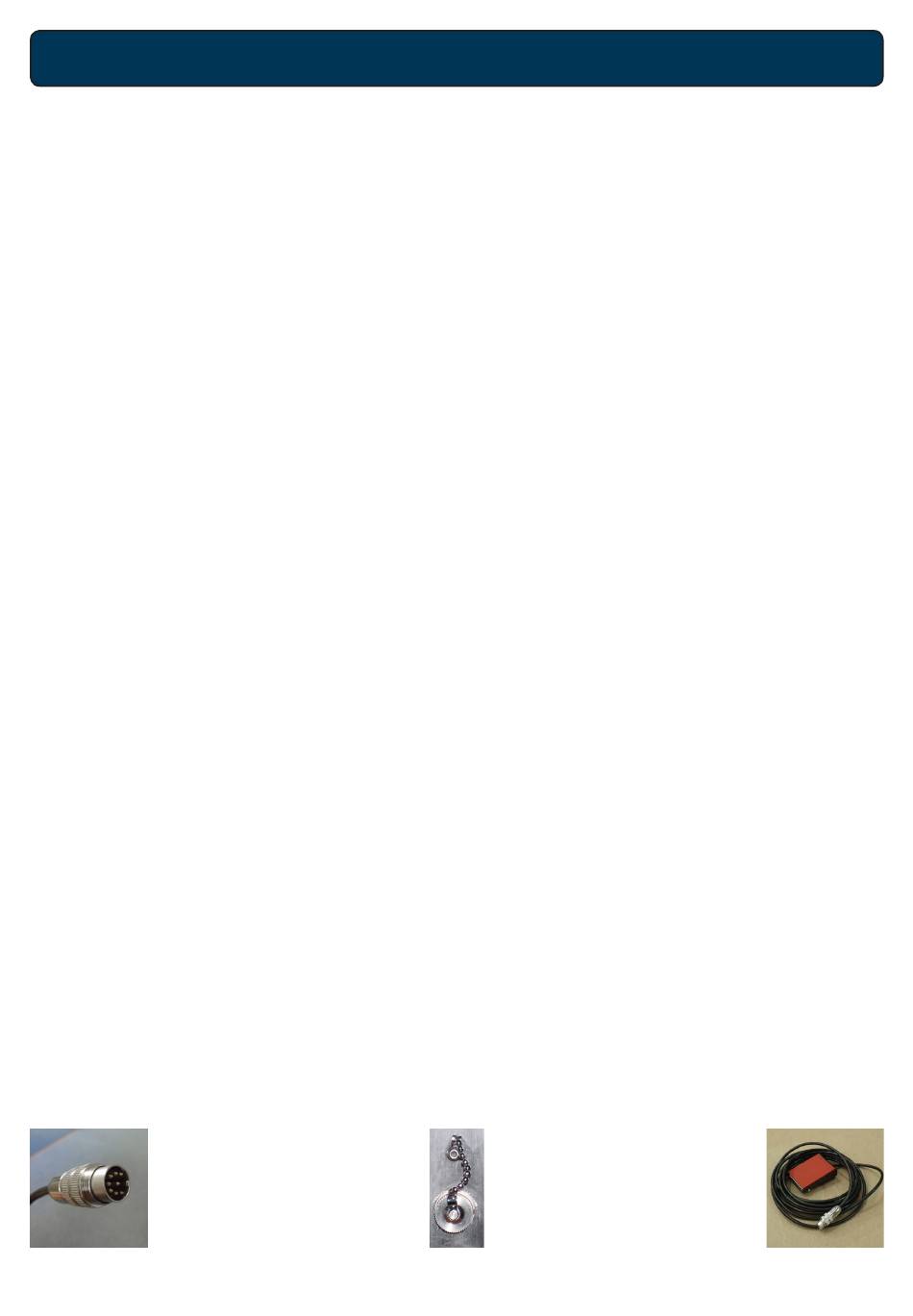

Un câble d'interface
www.purex.co.uk

INSTALLATION DE L'APPAREIL

La prise murale
d'interface
-6-
Interrupteur Marche/
Arrêt à distance (5m)
