FR-English F3K EXD User Guide_0044-073-01-EN:Layout 1 25/04/2016 14:55 Page 8

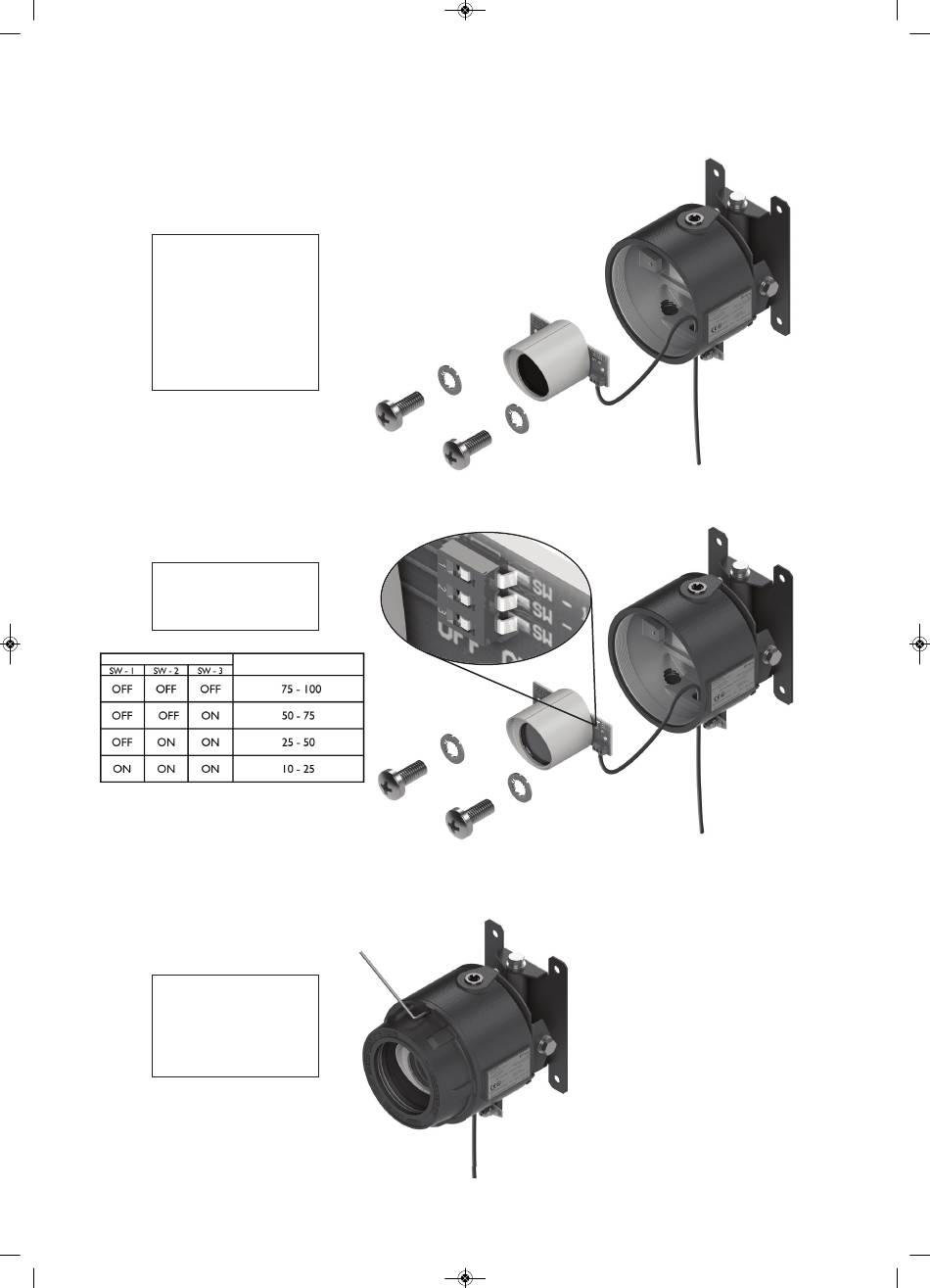

Étape 4: Câblage
RÉCEPTEUR :
IMPORTANT: Le presse-
étoupe DOIT être certifiée
ATEX et classée dans la
catégorie:
Ex db IIC Gb
Ex tb IIIC Db
ÉMETTEUR :
IMPORTANT:
sélectionner le réglage sur
DIP switch correct en
fonction de la distance
Commutateur (SW)
Étape 5: Fixation des couvercles
IMPORTANT : fixer les
couvercles sur l'émetteur
et le récepteur à l'aide
d'une vis de blocage
AVANT la mise sous
tension
II 2GD
IP66
Distance en mètres
Clé hexagonale de 3 mm (fournie)
8
-
+
VERS LA
« SORTIE
RÉCEPTEUR »
SUR LE
TABLEAU DU
CONTRÔLEUR
-
+
VERS
ALIMENTATION 12 À
36 V OU
« ALIMENTATION
ÉMETTEUR » SUR
LE TABLEAU DU
CONTRÔLEUR
