5. SORTIES
L'amplificateur est équipé de trois connecteurs 4 broches Speakon™ ou HPC™, un pour chaque canal et
un autre (séparé) pour le mode Bridge. Chaque canal est équipé d'une sortie pour les fréquences supéri-
eures à 150 Hz (19) et d'une autre (18) servant à la fonction «thru» (boucle) pour toute la bande passante
du signal ou seulement aux fréquences inférieures à 150 Hz si le filtre actif est activé.
6. Mise sous tension et utilisation de l'amplificateur
Avant de placer l'amplificateur sous tension : Vérifiez toutes les connexions, en particulier les sorties (qui
doivent être correctement «en phase») et réglez le gain (1) au minimum sur chaque canal.
Réglez le niveau de la source du signal à un niveau n'excédant pas le niveau d'entrée nominal de
l'amplificateur.
Utilisez l'interrupteur (6) pour placer l'amplificateur sous tension. Une fois celui-ci sous tension, un
délai de 3 secondes est nécessaire avant que l'appareil soit opérationnel. Ce dispositif réduit/élimine
les transitoires produites lors de la commutation et protège les enceintes. Les témoins Power (2) de
chacun des canaux s'allument. Si le système détecte un problème ou si le coupe circuit général se
déclenche (les fusibles «sautent») les deux témoins restent éteints. En mode Bridge, le témoin Power
du canal B reste éteint pour vous signaler que c'est précisément ce mode qui est actif.
Réglez les commandes de gain (1) de l'amplificateur au niveau sonore général souhaité.

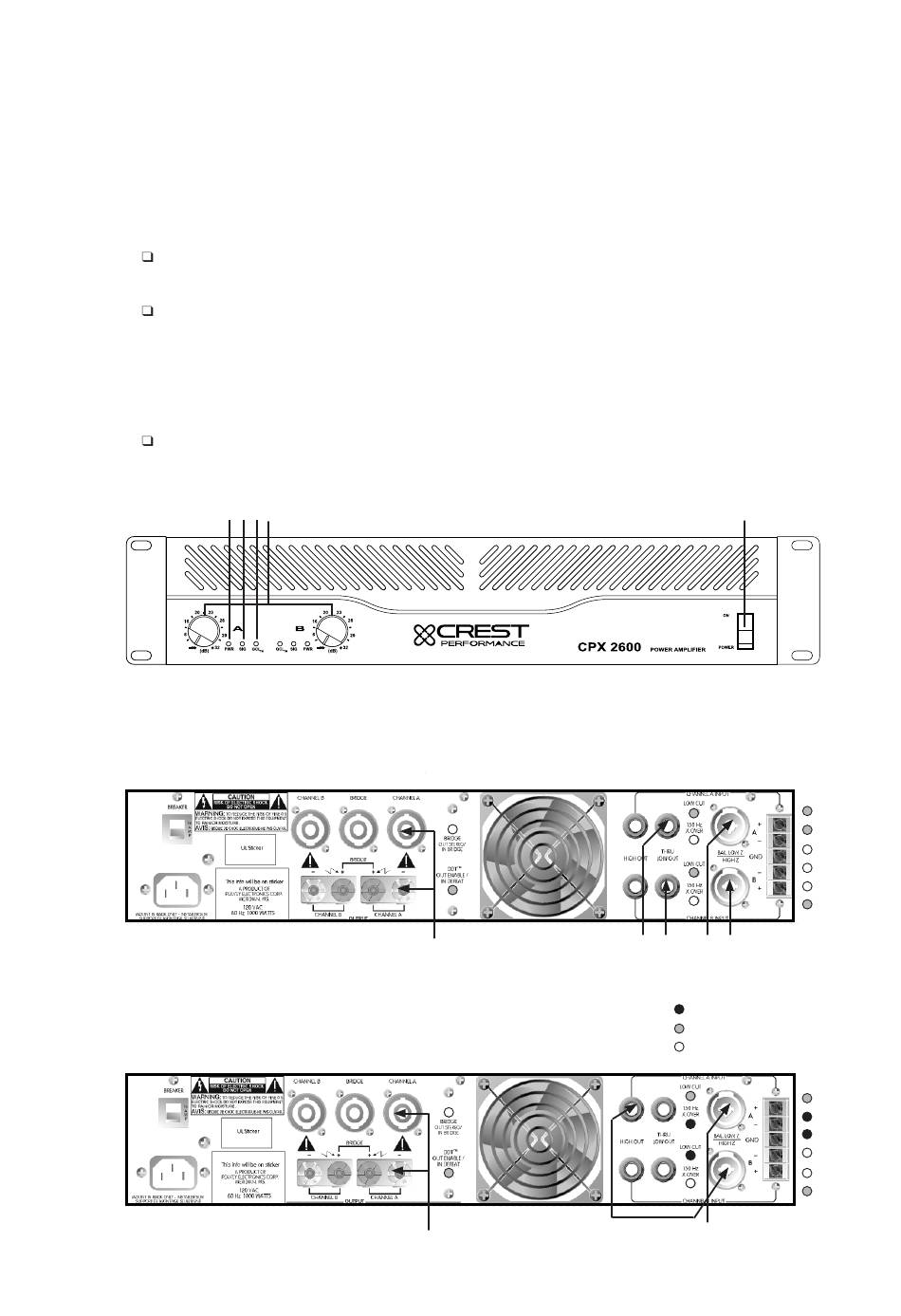

2 3 4
1
7. Configurations de l'amplificateur
Système stéréo large bande standard
Système bi-amplification mono
Enceintes large
bande
Large bande/
Caissons de
graves
Sorties
Entrées
Thru G/D
G/D
Enfoncé/ON
On ou Off
Non enfoncé/Off
Cordon Jack
Entrée
6,35 mm
Mono
6
Coupe bas A
Coupe bas B
Filtre actif A
Filtre actif B
Bridge
Limiteur
Filtre actif A
Filtre actif B
Filtre actif A
Filtre actif B
Bridge
Limiteur
