1. Déballage de l'appareil
Inspectez soigneusement l'amplificateur immédiatement après l'avoir sorti de son emballage. Si
l'appareil est endommagé, signalez-le au revendeur.
Assurez-vous que la tension du secteur corresponde à celle indiquée au dos de l'appareil.
Conservez l'emballage si celui-ci vous est livré en bon état. Vous pourrez utiliser cet emballage pour
protéger l'appareil lors de son transport.
2. Installation
Tous les amplificateurs de la série CPX peuvent être installés dans une baie 19 pouces ; ces appareils
occupent deux unités de haut. Il est vivement conseillé de fixer également les équerres en face arrière dans
les systèmes mobiles (tournées, etc.).
Les amplificateurs de la série CPX utilisent un système de refroidissement à air pulsé. L'air est aspiré par le
ventilateur en face arrière et évacué par les ouïes de ventilation en face avant. Le système régule automa-
tiquement la vitesse du ventilateur en fonction de la température à l'intérieur de l'appareil.
Veillez à ce que la circulation de l'air ne soit pas perturbée. N'installez pas l'appareil dans une baie
fermé.
3. Modes d'utilisation
Placez l'appareil hors tension avant de changer de mode.
a. Sélectionnez le mode à l'aide du commutateur (11) en face arrière.
Stereo: Les deux canaux sont réglables indépendamment. La charge minimale sur chaque canal est de
2 Ohms.
Bridge: Les deux canaux sont convertis en un seul canal spécifique avec une puissance égale à la somme
des puissances de chaque canal sous une charge minimum de 4 Ohms (soit le double d'un seul
canal).
b. Le commutateur GCL (12) (Gain Comparator Limiter - limiteur avec circuit comparateur de gain) évite que
l'amplificateur arrive à court de réserve dynamique (écrêtage). Ce dispositif réduit de manière signi
ficative les dommages potentiels dont pourraient avoir à souffrir les enceintes. Laissez de préférence la
fonction GCL activée (commutateur non enfocé).
c. Le commutateur Low-Cut (16) vous permet d'atténuer les fréquences les plus basses (<40 Hz) avec un
filtre à 12 dB par octave afin de protéger les enceintes. Un petit outil vous sera nécessaire pour
actionner ce commutateur de type poussoir.
d. Le commutateur Crossover (17) (filtre actif 150 Hz) permet d'affecter le signal au filtre actif. Les
fréquences du registre grave sont automatiquement transmises au canal correspondant. Dans le même
temps, les fréquences du registre aigu sont affectées au connecteur HIGH OUT (19) pour être ensuite
transmises à l'entrée d'un autre canal. Ce commutateur est également de type poussoir, munissez-vous
d'un petit outil pour l'actionner.
4. ENTRÉES
L'amplificateur est équipé de connecteurs combo (14) pour les deux canaux avec entrées symétriques sur
connecteurs femelles XLR et jack 6,35 mm. Le système est en outre équipé d'un connecteur Speakon™ ou
HPC™, un bornier à vis (15) avec bornes «+» et «-» sur chaque canal et une masse commune.

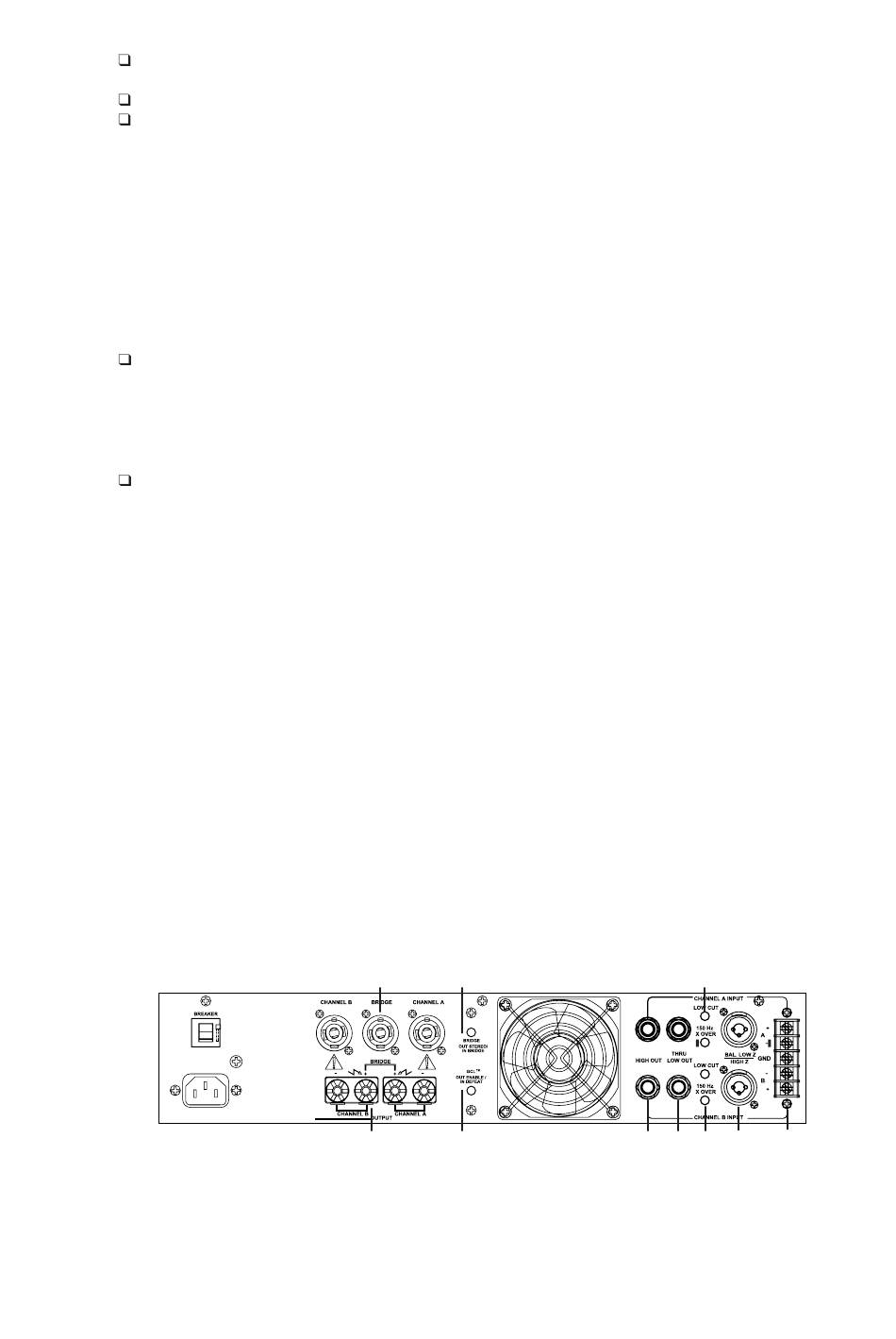

10
