ASSEMBLAGE ZI-HS5TN ET ZI-HS7TU

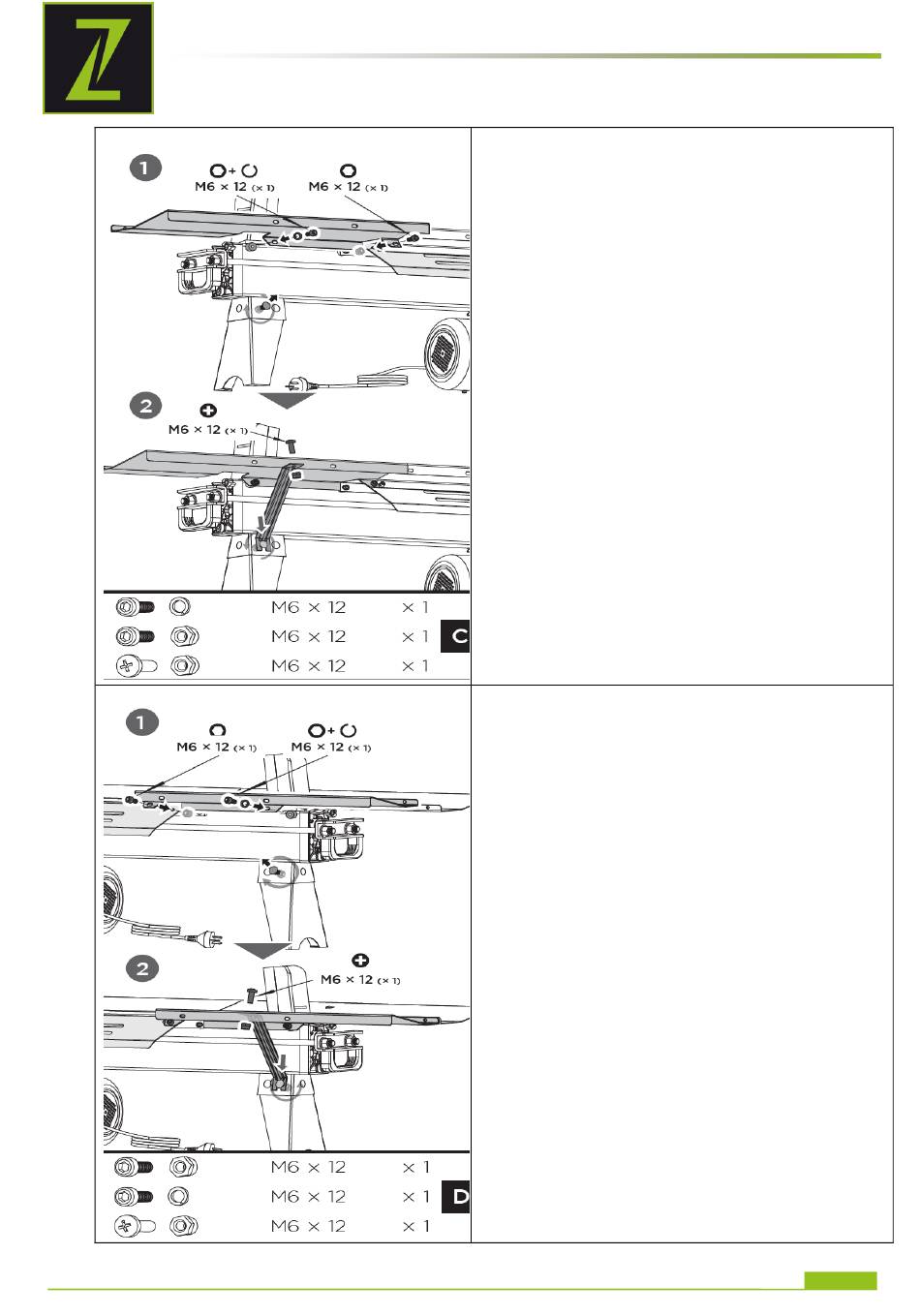

C. Montez l'étagère en bois à droite:
Alignez les deux trous de montage à droite
de l'étagère en bois avec les trous à
l'arrière de la fendeuse de bûches. Insérez
une vis Allen M6 × 12 et une rondelle
élastique 6 dans le trou de montage sur le
côté gauche, une autre vis Allen M6 × 12
et un contre-écrou M6 sur le côté droit et
serrez les deux vis (1).
Desserrez ensuite la vis à tête cylindrique
et l'écrou sur le côté gauche du pied avant,
placez l'extrémité ouverte du pied de
support 1 sur la vis et serrez l'écrou.
Connectez
l'extrémité
l'entretoise de support 1 à l'étagère en bois
1 à l'aide d'une vis cruciforme M6 × 12 et
d'un contre-écrou M6 et serrez la vis (2).
D. Montez l'étagère en bois à gauche:
Alignez les deux trous de montage à
gauche de l'étagère en bois avec les trous
à l'avant de la fendeuse de bûches. Insérez
une vis Allen M6 × 12 et une rondelle
élastique 6 dans le trou de montage sur le
côté droit, une autre vis Allen M6 × 12 et
un contre-écrou M6 sur le côté gauche et
serrez les deux vis.
Desserrez ensuite la vis à tête cylindrique
et l'écrou sur le côté droit du pied avant,
placez l'extrémité ouverte de la jambe de
force 1 sur la vis et serrez l'écrou.
Connectez
l'extrémité
l'entretoise de support 1 à l'étagère en bois
2 à l'aide d'une vis cruciforme M6 × 12 et
d'un contre-écrou M6 et serrez la vis (2).
