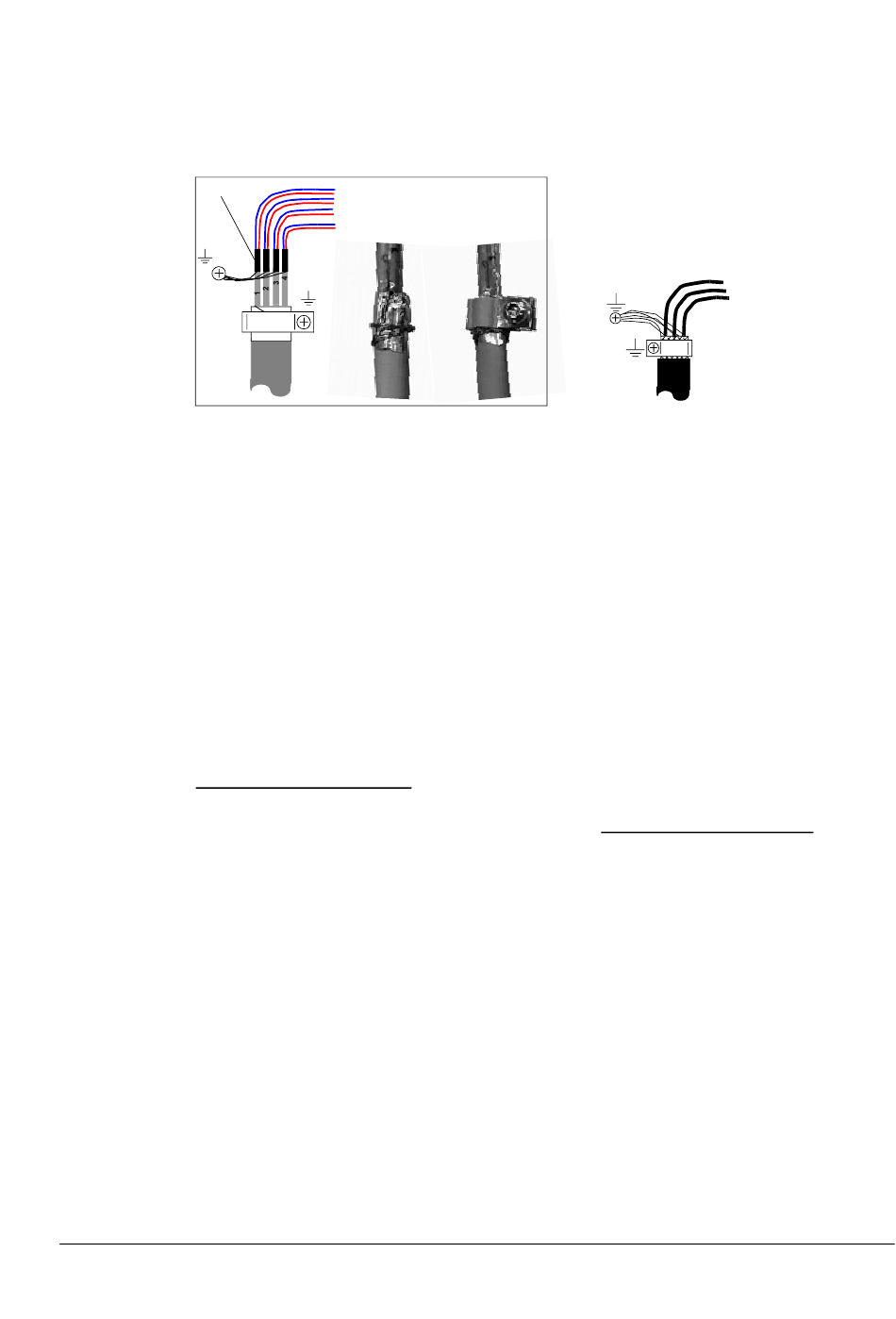

Reprise de masse sur 360°
Isolant
Câble à double blindage
Lorsque la surface externe du blindage est recouverte d'un matériau non-
conducteur :
• Dénudez le câble avec précaution (attention à ne pas couper le fil de terre ni le
blindage)
• Retournez le blindage pour faire apparaître la surface conductrice interne.
• Enroulez le fil de terre autour de la surface conductrice.
• Insérez un collier conducteur sur la partie conductrice.
• Vissez le collier sur la plaque de terre, le plus près possible des bornes sur
lesquelles les fils seront raccordés.

Raccordement des fils du blindage

Câbles à blindage unique torsadez ensemble les fils de terre du blindage externe et
raccordez-les sur une longueur aussi courte que possible au perçage de terre le
plus proche avec une cosse de câble et une vis. Câbles à double blindage :
raccordez chaque blindage double (fils de terre torsadés) à l'autre blindage double
de chaque câble au perçage de terre le plus proche avec une cosse de câble et une
vis.
Ne raccordez pas les blindages de différents câbles aux mêmes cosses de câble et
vis de terre.
L'autre extrémité du blindage doit être laissée non connectée ou être reliée à la terre
indirectement par le biais d'un condensateur haute fréquence de quelques
nanofarads (ex., 3,3 nF/630V). Les deux extrémités du blindage peuvent également
être directement mises à la terre si elles sont sur la même maille de terre avec des
extrémités équipotentielles.
Les paires de fils de signaux torsadées doivent être aussi proches que possible des
bornes. En torsadant le fil avec le fil retour, vous réduisez les perturbations
provoquées par couplage inductif.
Câble à blindage unique
